精密注塑模具型腔抽芯结构装配

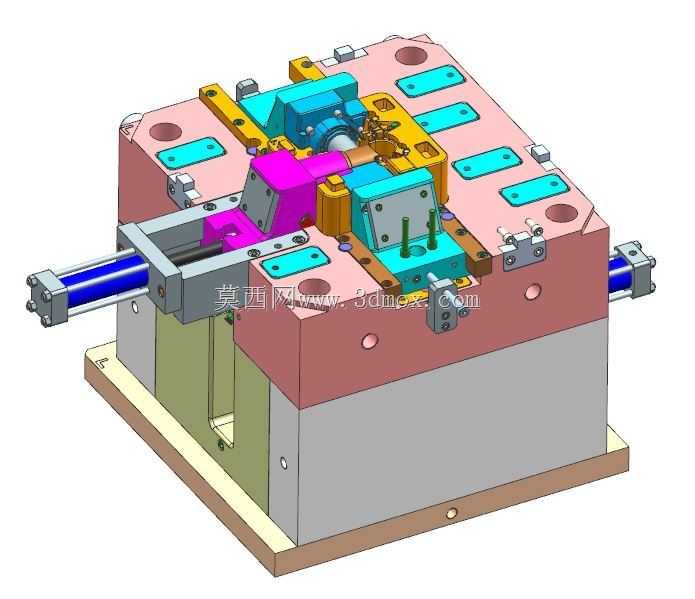

　　这套三维装配结构围绕塑料件注塑成型的型腔布局展开，核心呈现了多向抽芯与嵌件定位在模架上的协同关系。从现场建模视角看，彩色分件的处理方式并非为了视觉美观，而是将模架板、滑块、压紧块、导向件、成型镶件逐一剥离装配约束，便于在干涉检查时快速识别不同运动构件的行程边界。

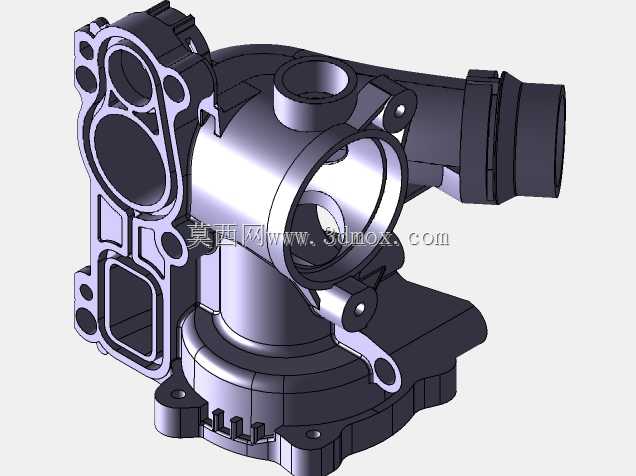

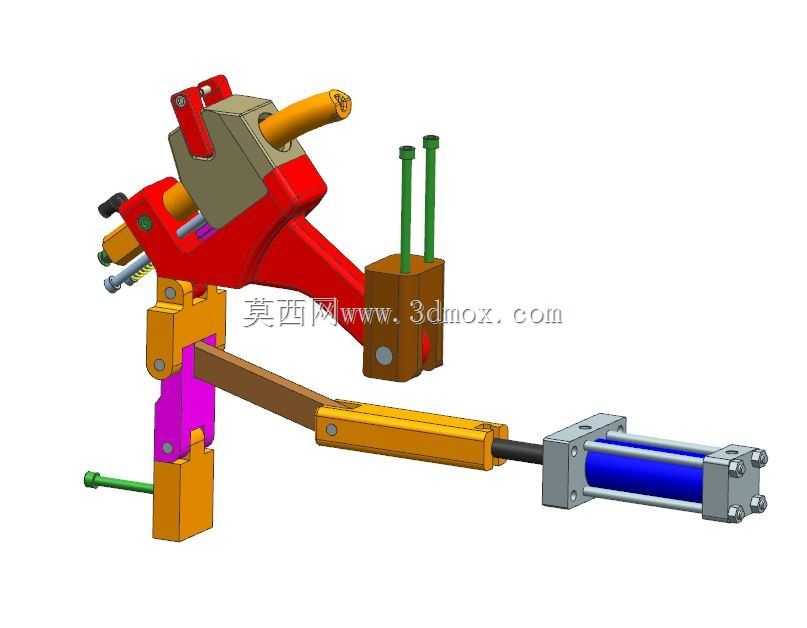

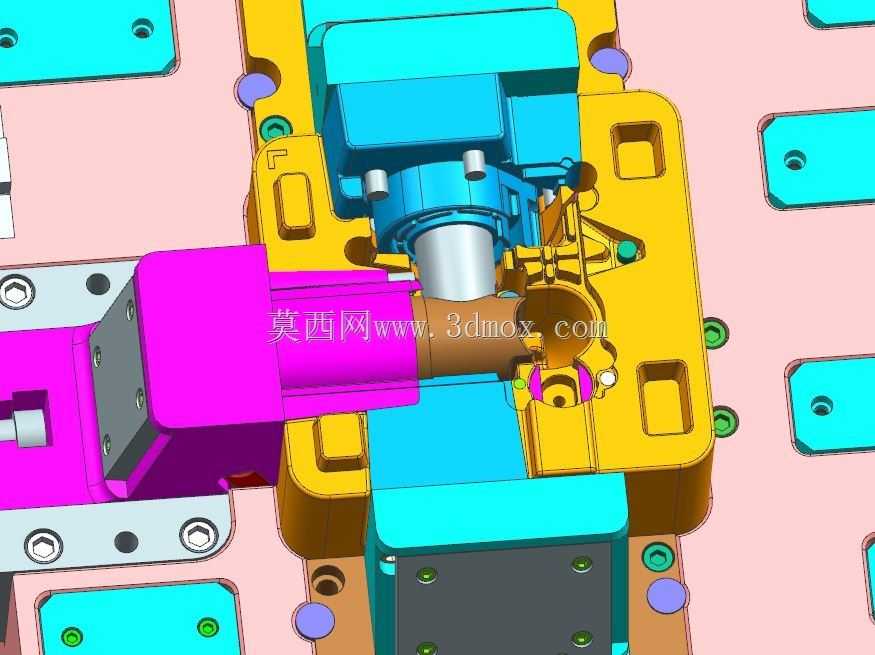

　　在实际注塑生产场景中，这类结构常用于带侧向孔、倒扣或局部金属嵌件的塑料壳体成型。熔融塑料经浇口进入型腔后，需要在开模瞬间先完成侧向抽芯，再由顶出机构将制件脱离型芯；若抽芯顺序与开模动作不同步，侧滑块极易拉伤制件表面，甚至在合模时与定模镶件发生硬碰撞。模型中洋红色与青色构件分别对应两组方向正交的侧抽芯组件，黄色主体为成型区域所在的动模侧安装基座，银色圆柱段则承担嵌件定位与型芯导向的双重作用。

　　设计思路上，优先锁定的是制件在分模面上的投影轮廓，再依据倒扣深度反推滑块行程。抽芯行程必须大于倒扣高度三到五毫米，预留安全余量避免回程不到位；斜导柱角度通常控制在十八到二十二度之间，角度过小会增大模板尺寸，角度过大则会使锁紧块承受过大侧向分力。模型中可见的圆形安装孔、定位销孔与沉台，均围绕滑块的往复运动精度布置：销孔负责淬火镶件的重复定位，螺栓过孔承担压紧紧固，而边缘的紫色、绿色小圆件多为耐磨板或限位缓冲元件，用于降低长期往复运动造成的基面磨损。

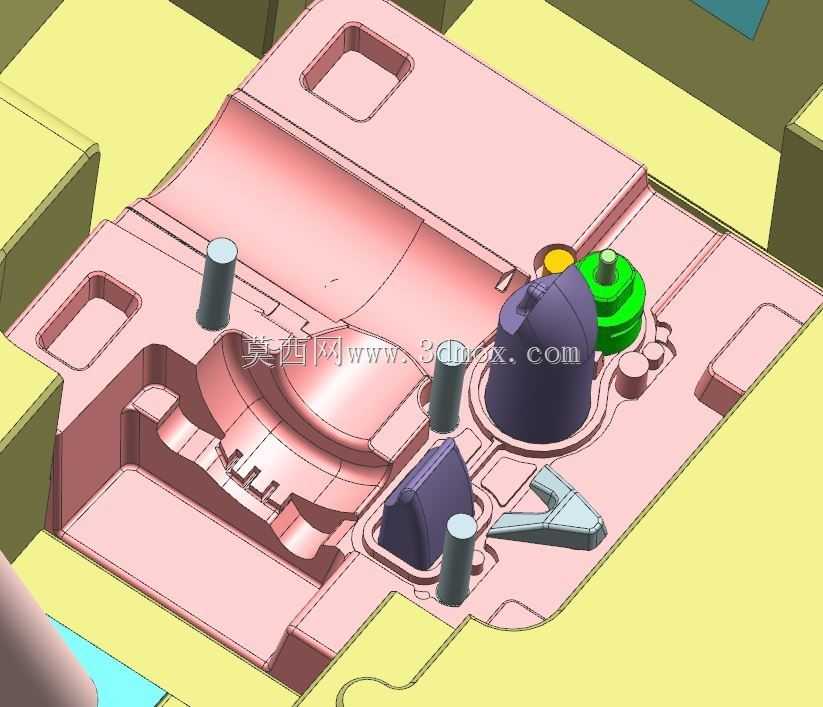

　　外形尺寸与安装边界方面，装配体需嵌入标准模架内部，所有突出构件的运动包络必须落在模架边框之内。侧向滑块的底部导轨要开设润滑槽，尾部需预留弹簧或限位螺钉的安装空间；压紧块的斜面与滑块斜面需保证研合接触，合模时承受注塑过程中产生的巨大侧推力。图中粉色底板可视为动模固定板或工装平台，其孔位阵列决定了整套模芯与注塑机拉杆、顶棍孔的对应关系，若孔位偏差超出范围，再精巧的型腔结构也无法装机使用。

　　从结构工程师的建模习惯判断，该装配在软件中应已完成静态干涉与运动行程模拟：各抽芯组件退至最终位置时，不能与顶出系统、冷却水路或密封圈发生交叉；冷却回路虽然在外观图中未直接显示，但围绕黄色成型区的深孔通常会在镶件内部迂回布置，水路距离型腔表面应保持均匀，以控制制件收缩变形。导向部件的配合长度也需经过核算，导柱进入导套的长度应先于型腔贴合，起到前置保护作用。

　　这类模型对模具设计从业者的价值，在于直观展示了多组件空间堆叠关系。真实加工中，各成型面需按塑料收缩率放大，尺寸链公差需在滑块封胶面、碰穿面与擦穿面之间合理分配；封胶面过宽会增大合模压力，过窄则容易产生飞边。金属嵌件的定位圆柱需与送料工装或人工放置姿态匹配，圆角与倒角处理既避免应力集中，也能减少合模时对嵌件的剪切风险。整体来看，该装配把注塑模中最容易出问题的抽芯、定位、紧固与安装边界集中呈现，可作为同类带倒扣塑料件模具方案构思时的参照。
