多腔精密塑料注塑模具装配结构

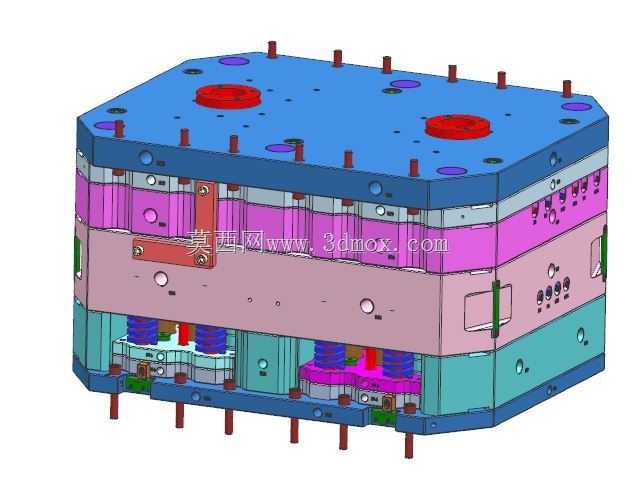

　　这套三维装配体呈现的是典型多板层叠式塑料注塑模具，整体采用近似矩形的八边形外轮廓，长宽方向预留了充足的导柱与安装空间，适合在中等吨位卧式注塑机上完成装夹。从结构分层看，定模侧、流道推板、动模侧、顶出机构与支撑部件依次叠加，各层之间通过周向布置的导柱进行导向，保证合模时型腔与型芯的重复定位精度。顶部两块红色圆形区域对应主流道与定位环配合位置，熔融塑料经主流道进入分流道后，可同时分配至多个型腔，从而在一次成型周期内获得多个塑件，提升批量生产效率。

　　在实际应用中，这类模具多用于小型塑料壳体、功能件或传感器相关结构件的注射成型。模具设计时需要重点考虑浇注系统平衡、冷却均匀性以及顶出稳定性。图中不同颜色区分了模板、镶件、弹性元件和紧固元件，便于在三维环境中检查各零件的空间关系。紫色与粉色层板之间可见多组细小孔位，这些位置通常对应顶针、回程杆或冷却水道接口；底部蓝色区域布置了弹簧与支撑柱，用于合模过程中的复位、缓冲以及承受注射压力，避免模板受力后产生过量变形。

　　从安装边界判断，模具周向伸出的圆柱件为导柱或拉杆，其端部位置决定了吊装、码模和开模行程所需的最小空间。上下方向的总厚度需要与注塑机的最小模厚、最大开模行程相匹配；侧向可见的槽口和圆孔则用于水路、气路或紧固件布置。设计阶段若忽略这些边界，现场容易出现机床无法闭合、顶出行程不足或水管接头干涉等问题。

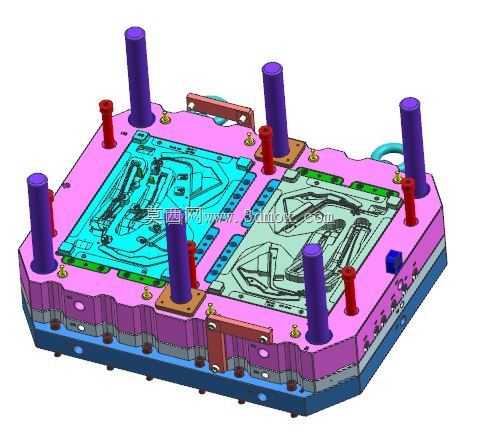

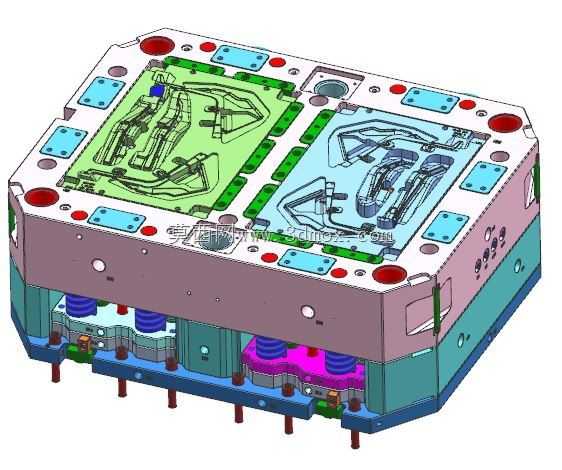

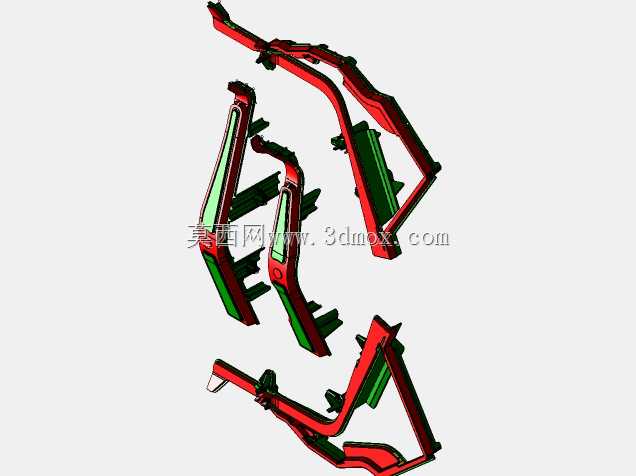

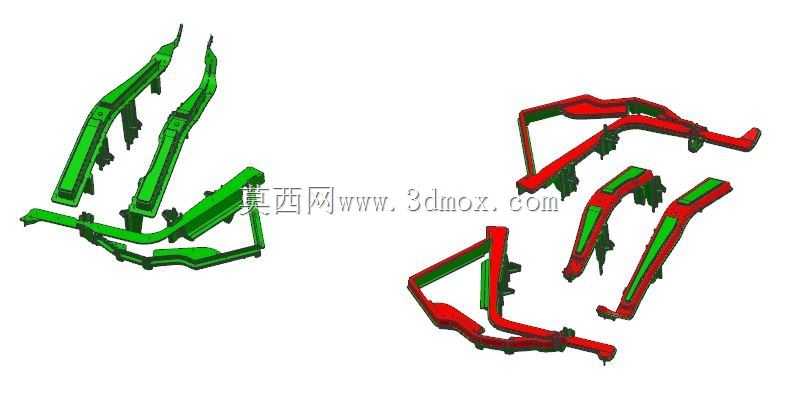

　　型腔区域采用镶拼式思路，有利于加工、抛光和维修。多腔布局虽然提高了产量，但对流动平衡要求更高，因此分流道截面、浇口尺寸和冷料井位置需要结合塑件重量与材料流动特性反复校核。冷却系统应尽量贴近成型表面，并在各型腔之间保持相近的热交换条件，否则会导致塑件收缩不一致、翘曲或尺寸超差。顶出系统则需保证作用力均匀，避免薄壁件顶白、变形。

　　三维建模时，装配关系不能只停留在外观贴合，还要体现导套与导柱的配合长度、螺钉沉头深度、弹簧预压量以及顶出行程。通过剖切和运动检查，可以提前发现开模顺序错误、顶针与冷却孔交叉、分型面封胶不足等隐患。对于结构工程师而言，这类模型的价值不仅在于展示模具外观，更在于把成型工艺、机床接口、零件加工和装配维护统一到同一个空间框架中，使后续出图、BOM整理和加工编程都有可靠依据。
