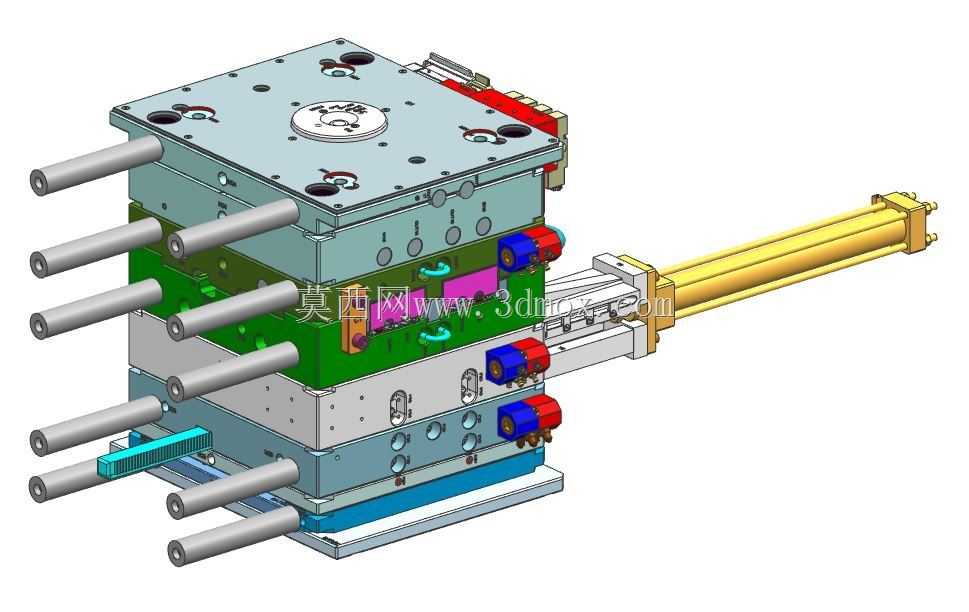

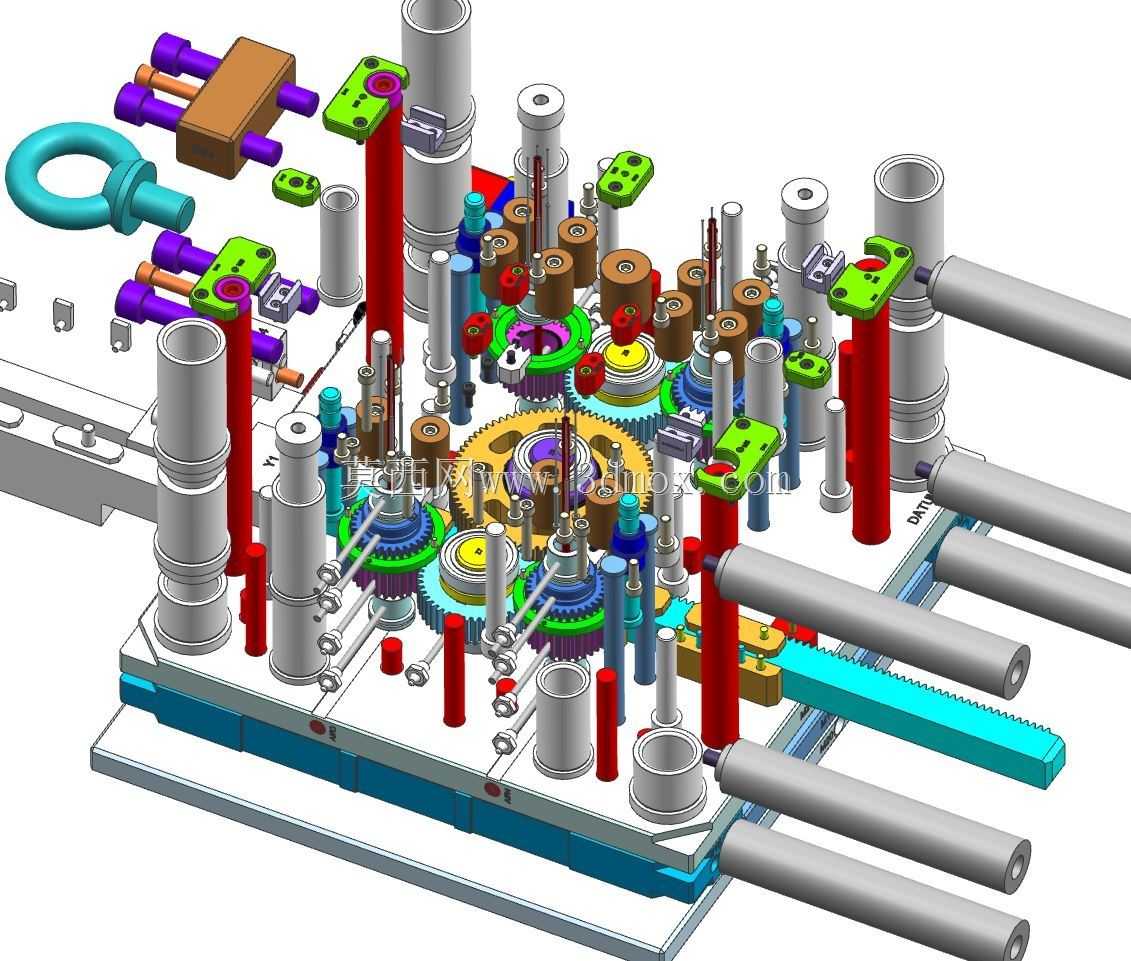

这套模具的整体布局围绕多板分层结构展开,从定模侧到动模侧依次布置定位圈、热流道或浇口套安装板、定模板、型腔板、推板、动模板以及支撑垫块,各层板件通过导柱导套实现开合模过程中的精准导向,避免长期往复运动出现偏磨。导柱沿模架四角及受力集中区域分布,长度覆盖合模全行程,在合模初期即可先行导入,保证型腔与型芯的同轴度,控制塑件飞边与壁厚偏差。

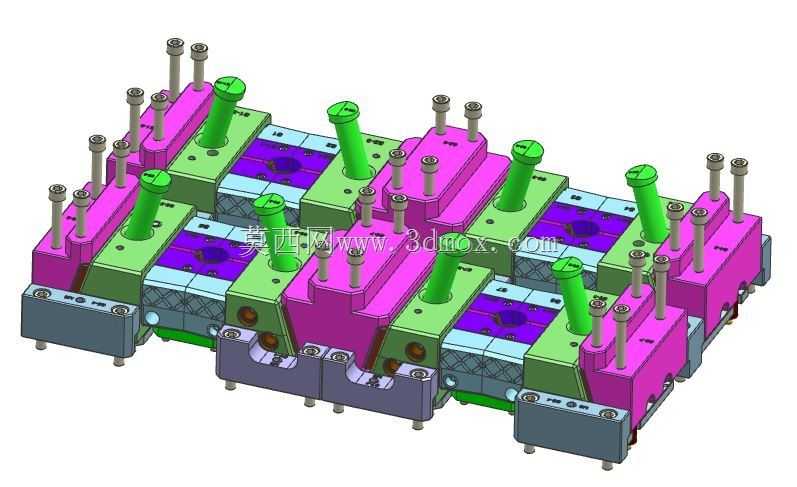

侧向抽芯是这套结构的核心特征之一。模具侧面布置了多组油缸驱动的抽芯组件,缸体通过支架固定在模架外侧,活塞杆与滑块连接,滑块内部集成成型型芯。开模前,油缸先带动滑块退出塑件侧凹或侧孔区域,避免开模时拉伤塑件表面;合模时滑块靠锁紧块压紧,承受注塑过程中型腔内的熔体压力,防止滑块受反压后退。滑块与模板之间采用耐磨导向条,配合斜面锁紧,既保证运动顺滑,也控制长期生产后的配合间隙。

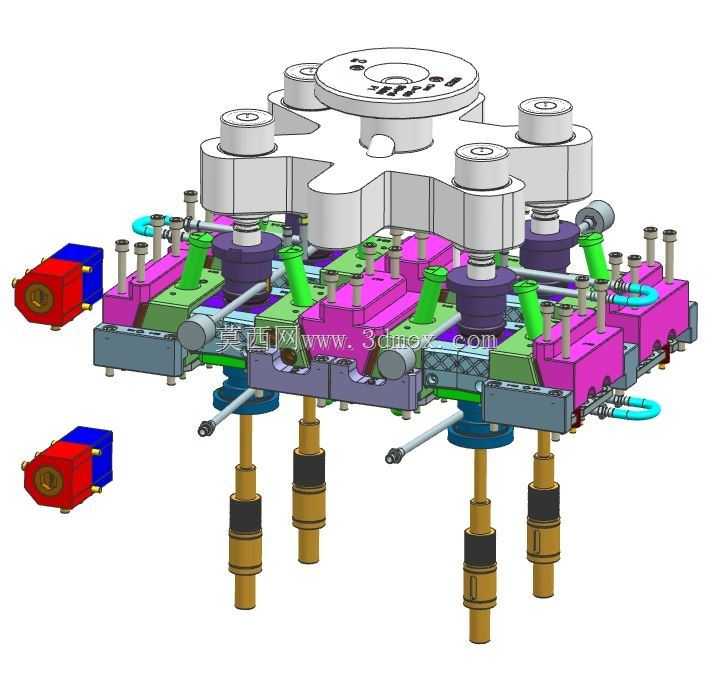

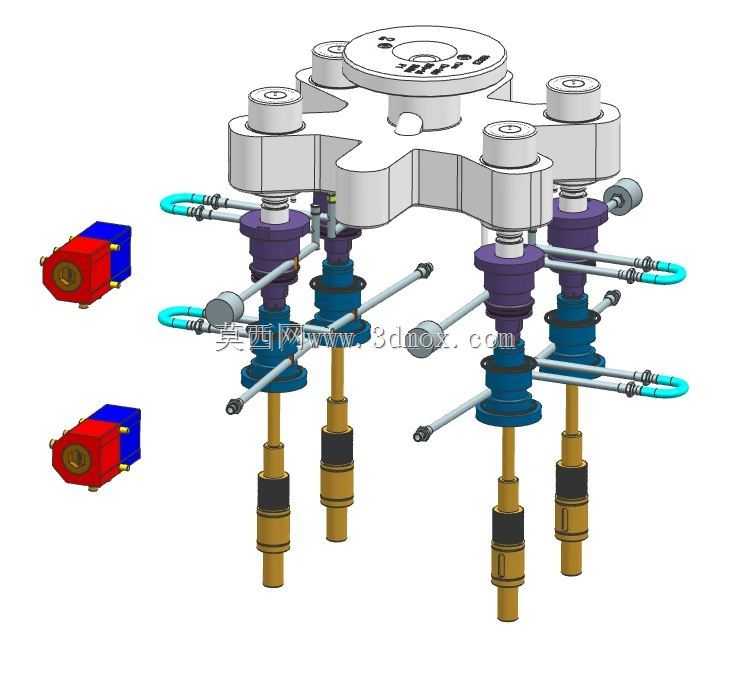

浇注系统布置在模具定模中心区域,顶部圆形接口用于对接注塑机喷嘴,主流道向下进入型腔。多板结构有利于在开模过程中完成流道与塑件的分离,或者为点浇口、潜伏式浇口提供足够的拉出空间。冷却回路在各模板和成型镶件中分区布置,通过不同颜色的堵头、接头区分进出水路线,使型腔表面温度均匀,缩短成型周期,减少塑件因冷却不均产生的翘曲变形。
顶出系统位于动模侧,推板与回程杆、复位杆配合,在开模到位后将塑件从型芯上平稳推出,合模时再由复位杆带动顶出板回到初始位置。支撑柱在动模侧承受注塑压力,降低模板弯曲变形;限位钉、垃圾钉等细小结构用于控制顶出行程并保持推板区域清洁。模具外侧还设置了行程检测与限位元件,可与注塑机信号联动,确认抽芯、顶出、回位等动作到位后再进入下一循环。
从安装边界看,该模具需要匹配注塑机的拉杆间距、最小模厚、开模行程和顶杆孔位。顶部定位圈用于与注塑机定模板中心孔对中,侧面油缸和管路会占用设备外侧空间,布局时必须预留抽芯行程与维护空间。整体长度方向因油缸外伸而明显增加,上下方向则由多层模板叠加形成较大闭合厚度,选型时不能只看模架本体尺寸,还要核算喷嘴对接距离、顶出空间以及冷却油管、液压接头的操作空间。

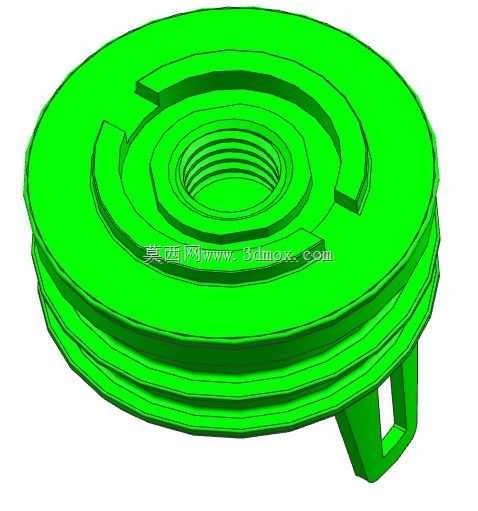

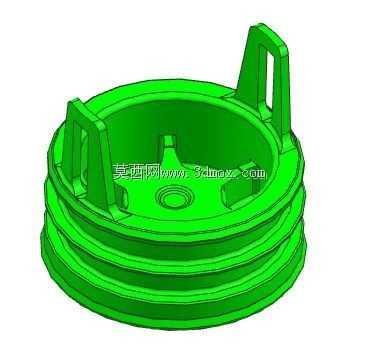

这类结构适用于带有侧向孔、卡扣、凹槽或复杂内外轮廓的热塑性塑料件生产,常见于家电外壳、汽车内饰件、仪器仪表壳体、连接器外壳等批量成型场景。设计时需要先根据塑件结构确定分型面,再判断哪些特征必须通过抽芯完成,随后安排浇注、冷却、顶出和排气系统。三维建模过程中,各板件、滑块、导柱、油缸、紧固件和冷却通道都要按实际装配关系建立,尤其要检查开合模状态下的干涉:滑块退出是否与塑件、顶杆、导柱冲突,油缸行程是否足够,顶出距离是否能让塑件自然脱落。
模型对模具工程师的价值在于直观呈现多板模与液压抽芯的空间关系。通过剖切和运动模拟,可以检查锁紧面角度、滑块导向长度、抽芯安全距离以及顶杆布置是否平衡;对加工与装配人员而言,分层结构也便于理解各板件的定位基准、螺钉锁附顺序和冷却回路走向。实际制造时,成型零件通常需要进行淬火或表面处理,滑块配合面要留研磨余量,冷却水道需做耐压测试,油缸行程与感应开关位置则要在试模前反复确认,以保证连续生产中的稳定性和安全性。
