外螺纹六角端盖注塑成型模具

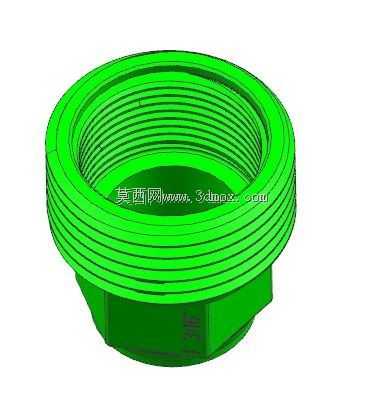

　　这套三维结构围绕带外螺纹的六角端盖类塑件展开，核心成型对象下部为连续外螺纹段，中部设置六角受力台，上部为带中心孔的阶梯圆柱，整体属于流体管路、小型压力容器或传感接头常用的密封端接件。在实际注塑生产中，这类塑件多用于气动回路、水处理装置、仪表外壳的端口封堵与连接，螺纹段承担旋合紧固与轴向密封作用，六角台为扳手提供夹持受力面，上部阶梯圆柱则用于容纳密封件或对接配套接头。

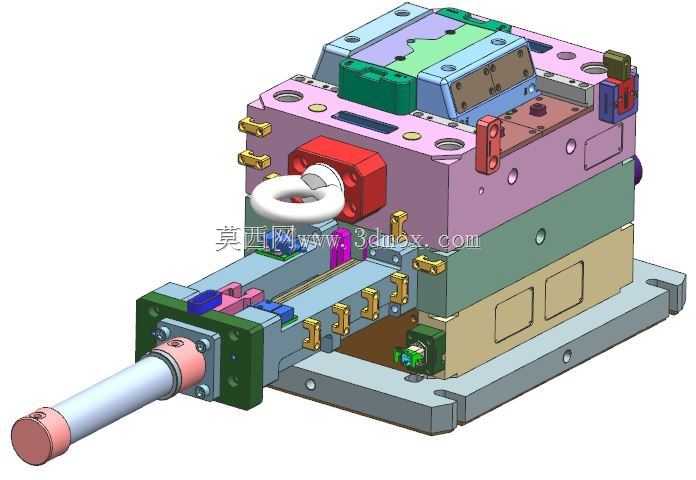

　　从模具结构思路看，塑件下部的外螺纹无法通过常规轴向开模直接脱出，必须设置旋转脱螺纹机构或侧向分型的螺纹哈夫结构。若采用哈夫结构，两块滑块需精确包络螺纹牙型，合模时由楔紧块承受注塑压力，避免螺纹段产生飞边或涨模；若采用电机驱动旋退，则型芯需按螺距做同步回转与轴向位移，保证塑件在脱离过程中不被拉伤。六角台的六个平面可直接在型腔中成型，其边角处需预留合理圆角，既降低塑件应力集中，也避免模具棱边在长期交变载荷下崩裂。

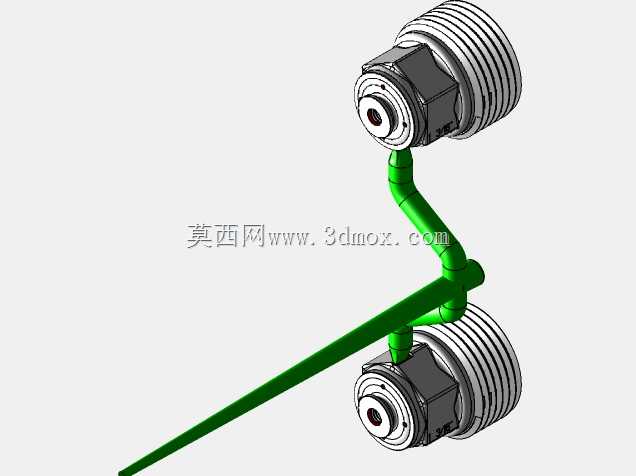

　　上部中心孔与外圆存在同轴度要求，设计时需将对应型芯与型腔的定位基准统一到模具主分型面，减少装配累积误差。端面薄壁区域要控制浇口位置，避免熔接痕落在密封配合面上；若采用点浇口，可将进料点设在非外观的内端面，使熔体沿周向均匀填充螺纹段，降低局部缺胶和气泡风险。冷却回路需围绕螺纹成型区布置，因为螺纹牙型较深、散热面积大，冷却不均会导致塑件收缩不一致，直接影响螺纹旋合手感与密封性能。

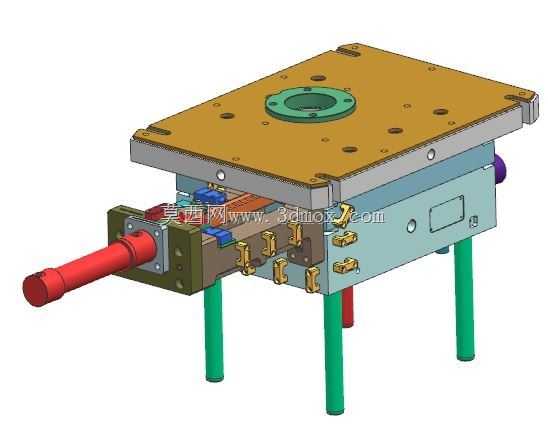

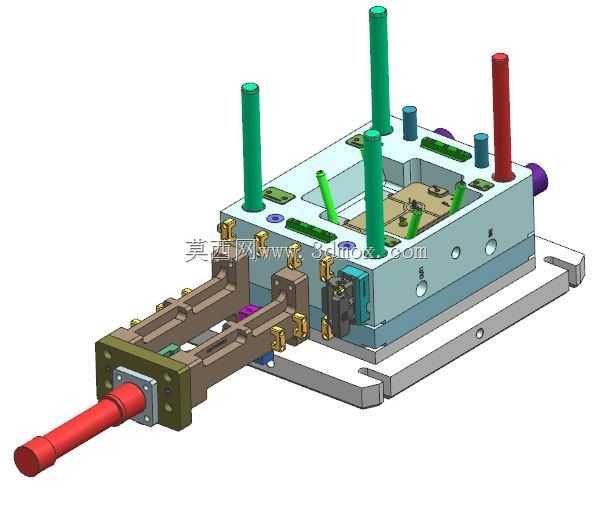

　　安装边界方面，模具上下模板需匹配注塑机拉杆间距与哥林柱行程，顶出空间要满足螺纹型芯或哈夫滑块的退出距离。六角台对应的滑块导向段长度应覆盖开合模行程，斜导柱角度通常控制在合理范围，兼顾抽芯距离与机构受力。模具总厚度、定位环直径、浇口套球面半径均需与设备接口对齐，避免装机时出现喷嘴漏胶或中心偏移。

　　在结构细节处理上，外螺纹牙底应设置微小圆角，防止塑料填充时形成应力尖角；螺纹收尾段要做不完整牙过渡，避免旋退时卡滞。六角台与螺纹段之间的台阶面是装配贴合面，模具此处需提高抛光等级并控制平面度，防止成型后出现翘曲导致密封失效。排气槽应开设在熔体最后填充的螺纹末端和六角边角处，深度按塑料流动性控制，既要排出型腔气体，又不能产生明显飞边。

　　顶出系统不能直接作用在薄壁螺纹牙上，通常采用顶板或推管作用于六角台下端面，使受力均匀分布。若塑件带有内密封槽，还需在对应位置设置小直径型芯，并校核其刚度，避免高速注塑时发生弯曲偏移。导向件与回针要保证上下模重复定位精度，特别是螺纹哈夫块的合模位置必须稳定，否则会在塑件表面留下错型痕迹。

　　从建模逻辑看，先完成塑件实体并预留材料收缩率，再依据分模线拆分型腔、型芯与滑块；螺纹区域可通过螺旋扫掠生成牙型，随后按脱模方向做必要的拔模处理。装配阶段需检查所有运动件的干涉情况，尤其是旋退型芯与顶出板之间的时序关系：螺纹未完全退出前，顶出机构不得提前动作，否则会顶伤塑件。冷却水道与螺丝孔、顶针孔之间要保留安全壁厚，防止加工时击穿或长期使用后漏水。

　　这套结构对从事注塑模设计的人员具有较强参考价值，它同时覆盖了外螺纹脱模、六角成型、密封面控制和设备适配等常见问题。建模时不仅要关注外观形状，更要把成型工艺、装配关系和现场安装边界纳入考量，这样输出的三维结构才能直接服务于后续加工、试模与批量生产。
