塑料壳体注塑成型模具结构设计

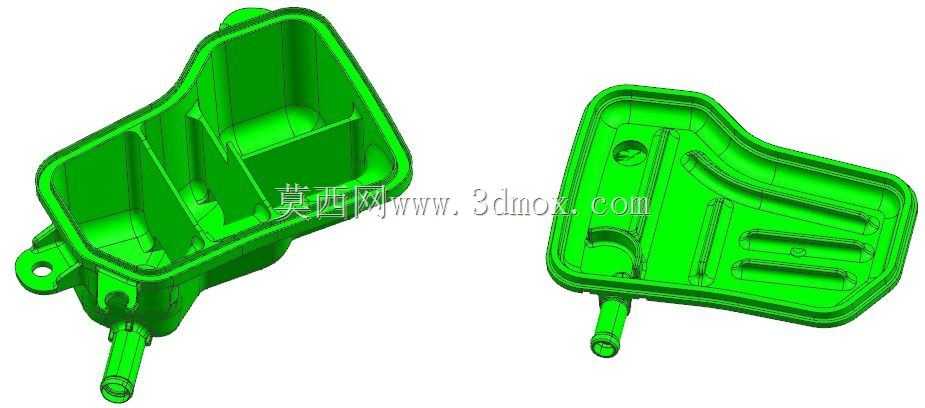

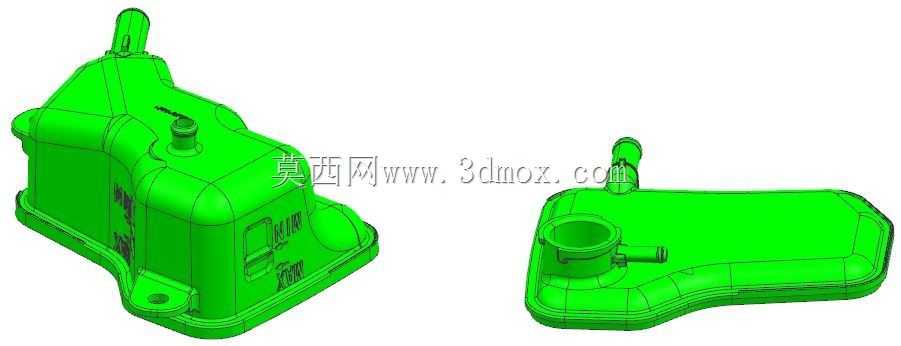

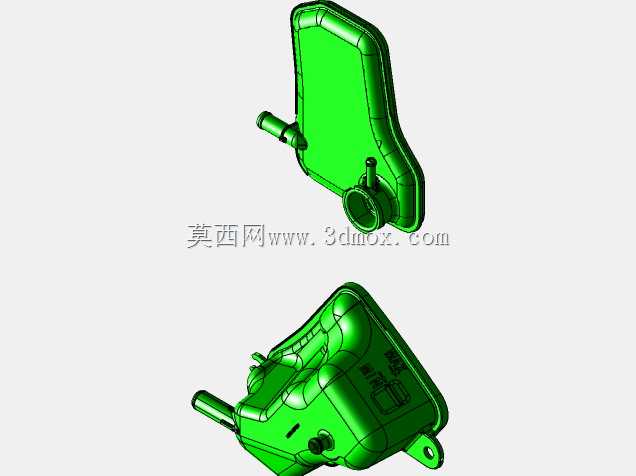

　　这套结构围绕一款异形塑料壳体的注塑成型展开，零件本体带有明显的高低落差与侧向凸台，分型面不能简单取平面，需要沿壳体外轮廓的最大投影线逐段拟合，以避免倒扣区域强行拉伤外观面。从三维形态看，制件一侧竖立较高的筒状接口，另一侧则延展为较薄的盒状底座，壁厚在主体区域基本保持均匀，仅在柱位与安装耳处做局部加厚，这种布局对熔体充填时的流动平衡提出了较高要求。

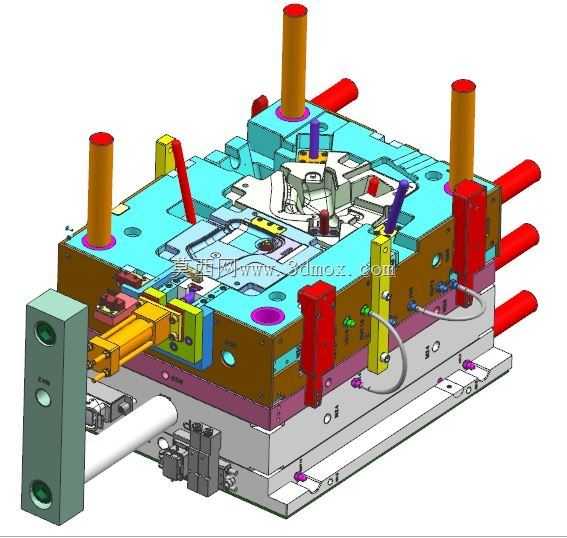

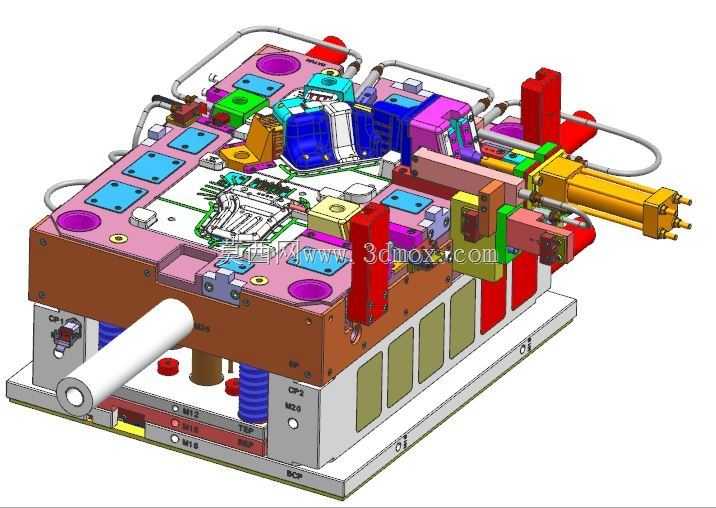

　　在实际模具开发中，这类壳体常见于车用流体系统或小型传感装置的外罩，内部需要容纳阀片、接插头或小型功能组件，因此外观面不允许有明显熔接痕与飞边，底部安装耳还要承担装配定位作用。设计时优先把主分型面设在壳体轮廓转折最清晰的位置，让较高的筒形结构留在动模一侧，利用开模动作将包紧力集中在主型芯上；侧向伸出的小管嘴则通过滑块抽芯来成型，滑块的导轨方向需与管嘴轴线严格一致，斜导柱角度一般控制在合理范围内，保证合模时锁紧面能承受注塑压力而不产生退让。

　　浇注系统的布置不能只看最短流程。由于制件存在薄壁底座与较高立壁，若从单一厚壁处直冲，容易在远端形成迟滞痕或短射。较稳妥的方式是让熔体从壳体底部较厚实的区域进入，顺着主壁向高位筒状结构推进，再通过合理的冷料井储存前锋冷料。排气则需沿分型面最后充填的边缘开设，尤其在立壁顶端和滑块贴合处，气体若无法及时排出，会在绿色外观面上形成焦痕或充填不足。

　　冷却系统直接影响成型周期与翘曲控制。主体型芯随形布置水路，尽量贴近制件内壁，但必须与顶针、螺钉、斜顶机构保持安全距离；较高筒位内部可考虑隔水片式冷却，减少局部热量积聚；底座较薄区域的冷却则要避免过快导致表面缩痕。顶出布局需贴合制件刚性分布，在安装耳、筒壁根部和加强筋交汇处布置顶杆，顶板受力要均衡，防止顶白或顶穿。

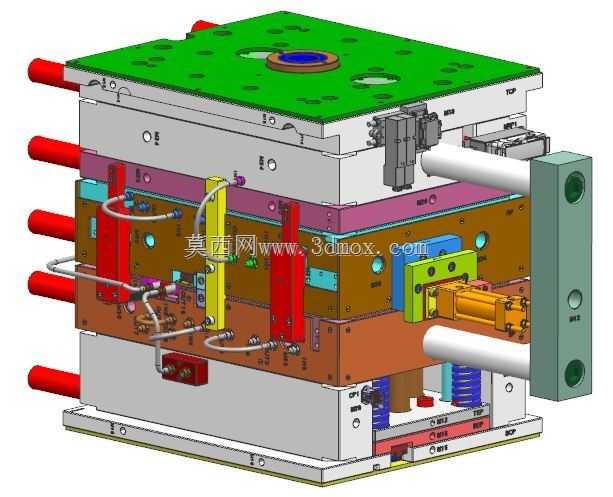

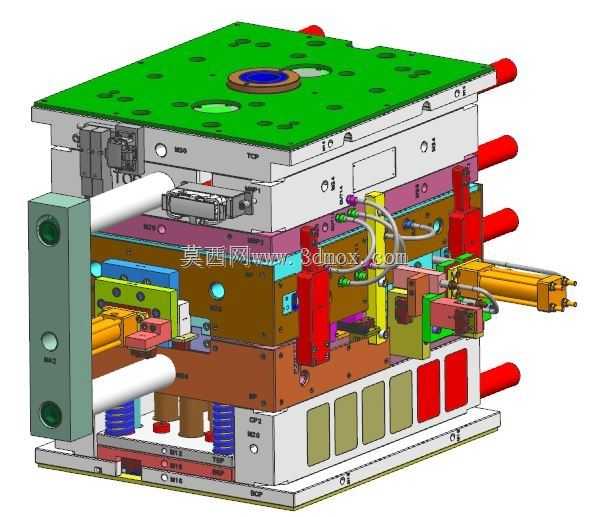

　　从安装边界看，模具外形需匹配注塑机拉杆间距与容模量，定位环、浇口套尺寸要与设备射嘴中心对应；滑块行程必须大于侧向管嘴的脱模距离，并在极限位置保留机械安全余量。导向系统除常规导柱导套外，在滑块与锁紧块之间还需设置耐磨板，方便长期生产后补偿磨损。三维建模阶段就要把分模线、拔模斜度、圆角过渡和避空位逐项核对，尤其是壳体内部筋条交汇处，若拔模不足，试模时会出现拉伤、粘模等问题。整体结构并非追求复杂，而是在满足成型可靠性的前提下，让充填、冷却、抽芯和顶出相互协调，从而保证塑料壳体批量生产时的尺寸稳定性与外观一致性。
