精密多型腔注塑模具装配结构设计

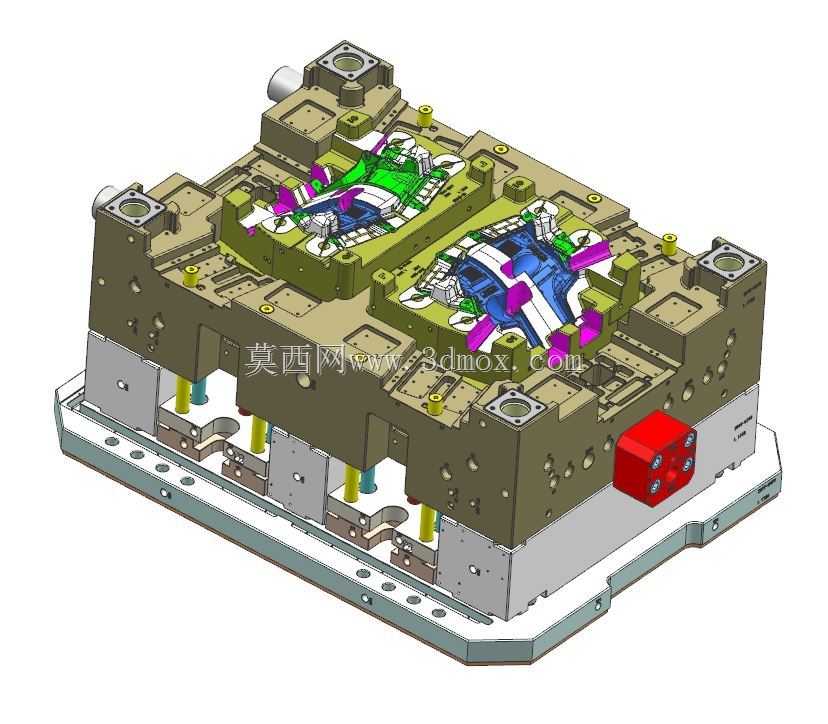

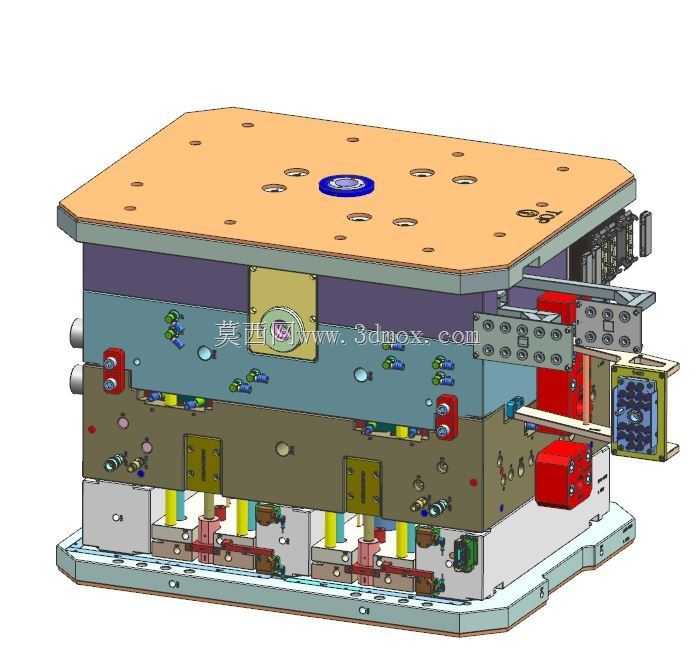

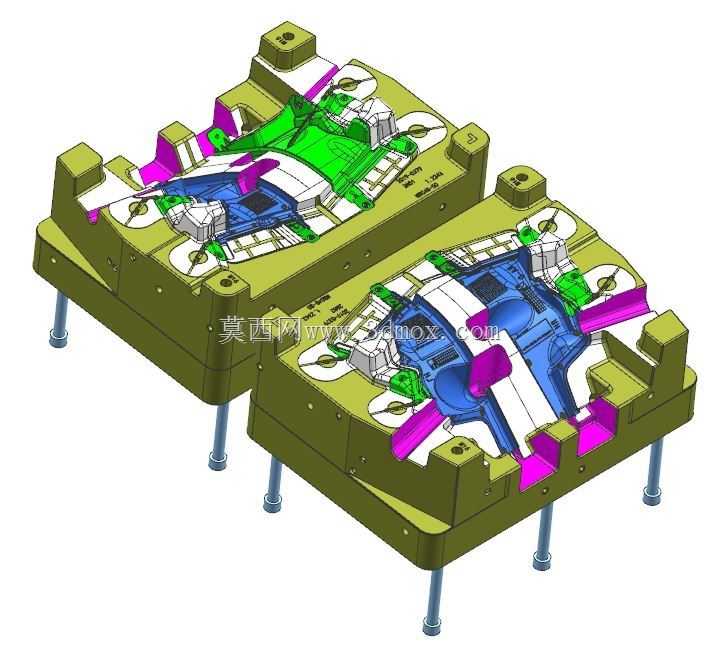

　　这套模具的结构布局围绕中小型复杂塑胶件的批量注塑生产展开，从现场使用角度看，它适配卧式注塑机的装夹逻辑，上下模座的长宽边界预留了充足的压板锁附空间，四周均匀分布的U型槽直接对应机台T型槽的常规间距，上机时无需额外加装转接垫块，能大幅缩短换模调校的辅助时长。模架主体采用标准非标定制的三板式结构，分型面的开合行程经过严格校核，保证流道凝料能在开模过程中自动脱落，不需要人工伸入合模区域取件，既降低操作安全风险，也能匹配高速注塑周期的节拍要求。

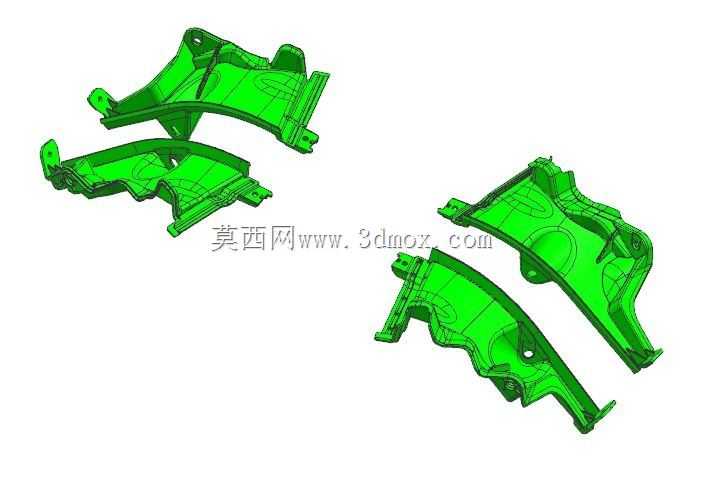

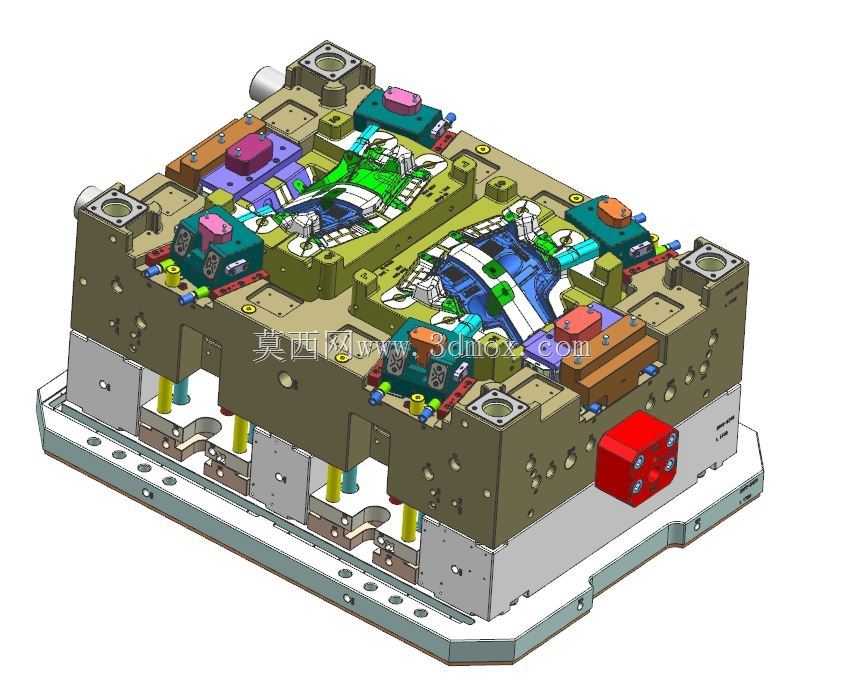

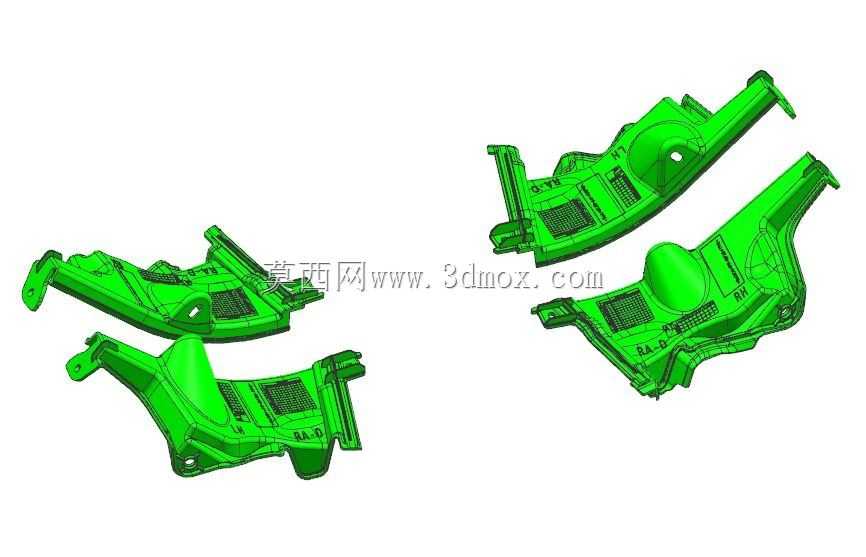

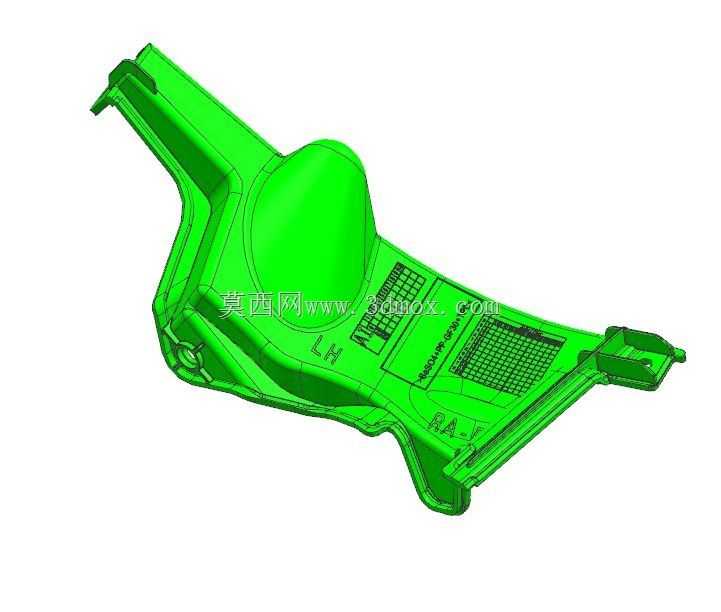

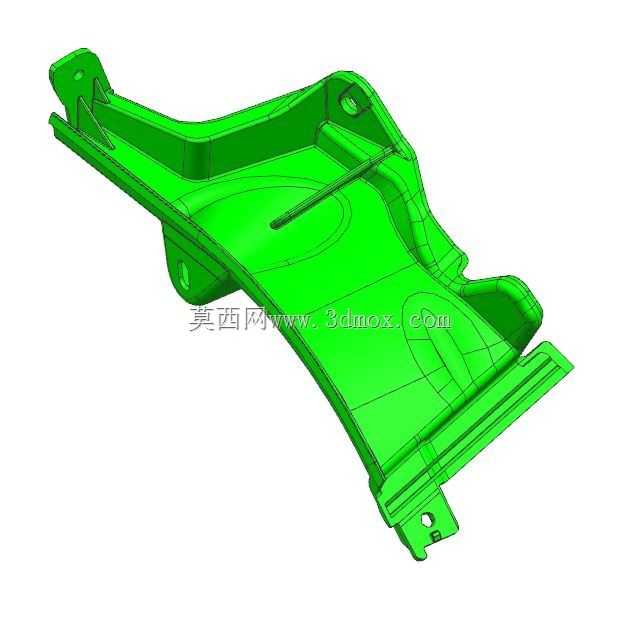

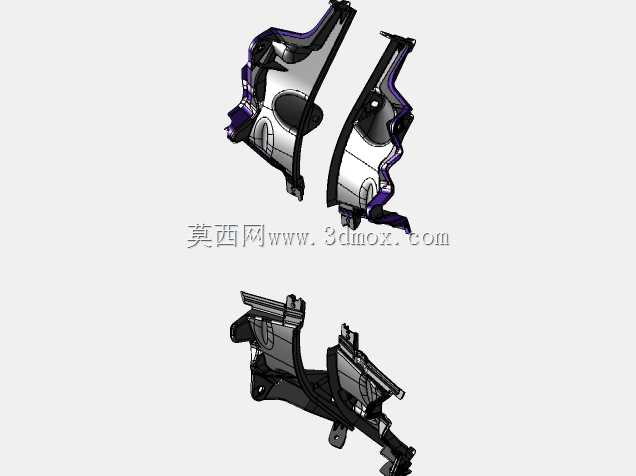

　　从成型功能来看，模腔内布置的两组独立成型区域对应同一款产品的左右对称变体，型腔镶件采用分体式加工思路，所有复杂曲面的成型部位都单独拆分，使用预硬钢材进行高速铣削与镜面抛光，后续量产中若出现局部磨损或飞边，只需更换对应镶件即可快速恢复生产，不需要将整套模架拆下返修，能有效降低长期维护成本。浇注系统采用热流道转冷流道的搭接方式，热流道喷嘴直接对接分型面上的分流道，将熔融塑胶的压力损失控制在较低区间，同时在每个型腔近点设置潜伏式浇口，开模时浇口能自动与产品分离，后续不需要人工修剪浇口痕迹，保证产品外观面的一致性。

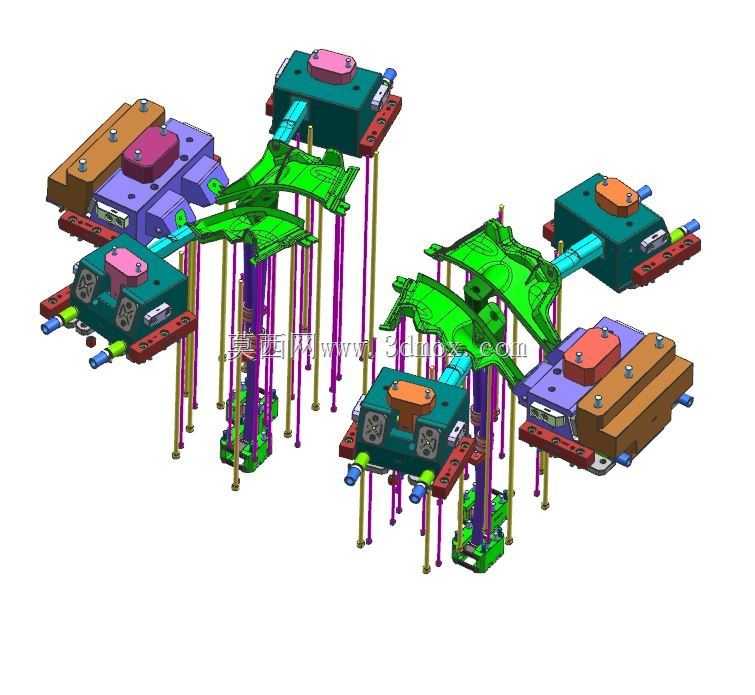

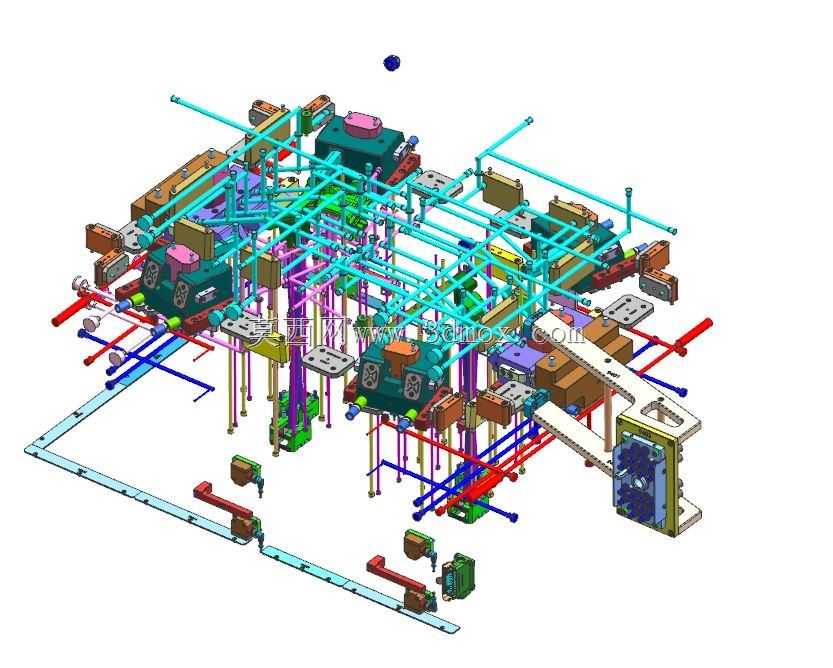

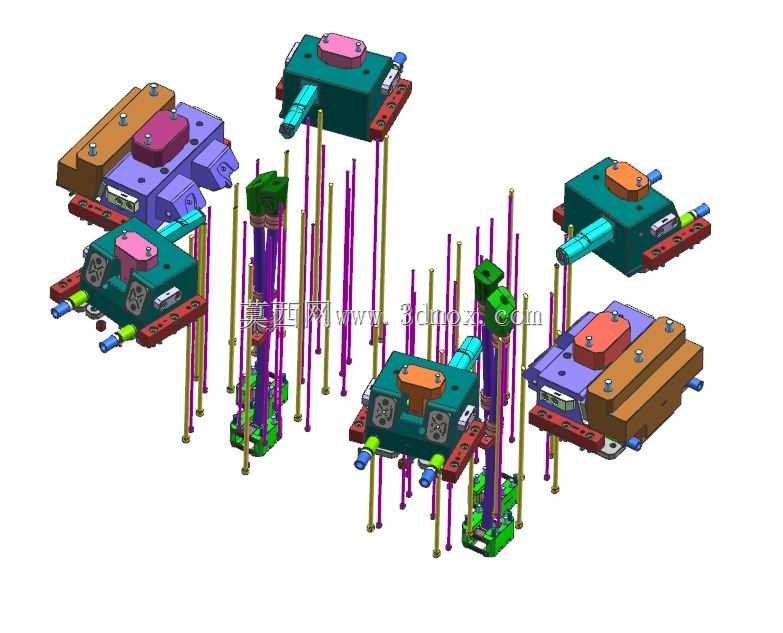

　　冷却回路的排布完全贴合型腔的曲面轮廓，在产品厚壁区域加密设置了随形水路，进出水接头集中布置在模架后侧的非操作面，管路走向避开顶出与导向零件的运动空间，生产时不会因管路干涉影响机械手取件。顶出系统采用直顶与斜顶组合的方式，针对产品内侧的倒扣结构，斜顶的倾斜角度经过运动仿真校核，顶出过程中不会与产品内部筋位发生剐蹭，直顶块均匀分布在产品的受力平面，保证顶出力均匀分散，避免薄壁区域出现顶白、变形缺陷。模架四周的导柱导套采用偏心布置，能防止上下模在装模时发生反向错装，所有滑动配合面都开设了润滑油槽，日常保养时只需在指定注油点加注润滑脂即可保证长期运行顺畅。

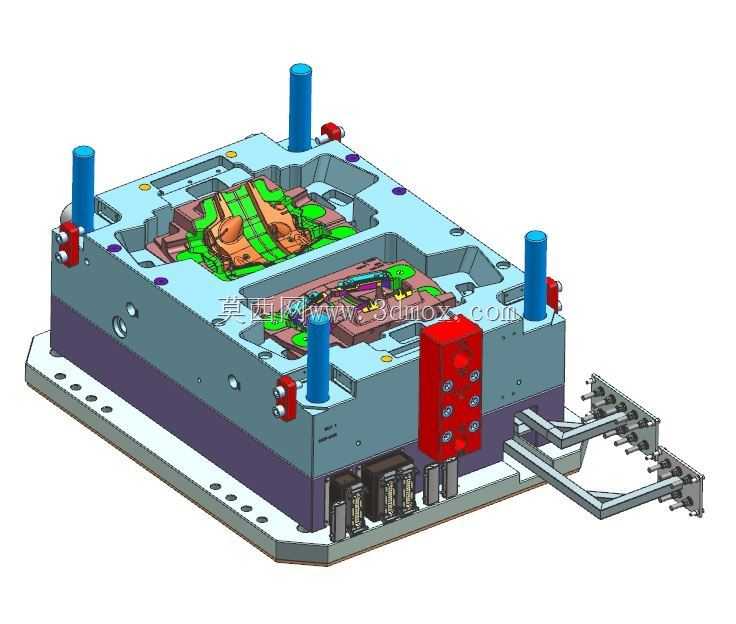

　　导向定位系统除了常规的四组导柱外，在分型面的四角额外增加了精定位锁块，合模时的重复定位精度可以控制在0.02毫米以内，即使长期承受注塑机的锁模压力与射胶冲击力，也不会出现型腔偏移的问题，能稳定控制产品的壁厚均匀性。模具顶部与侧面设置的多组吊环孔符合起重安全规范，现场吊装时可以根据机台的开门方向选择对应的吊装点位，翻转与就位过程都能保持模体平衡。整套结构的设计逻辑完全围绕量产稳定性展开，所有易损件都预留了标准化的更换空间，适配电子外壳、小型结构件等多类塑胶产品的大批量生产场景，在保证成型精度的前提下，尽可能压缩了生产辅助环节的耗时。
