汽车外饰件弧形注塑模具装配结构

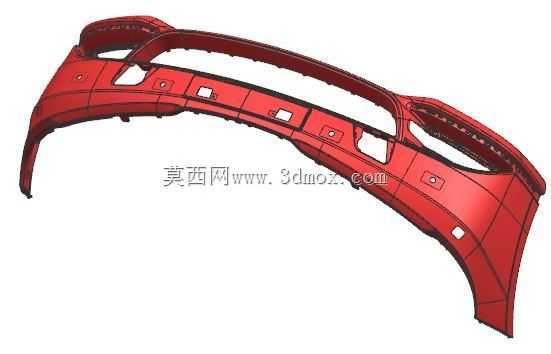

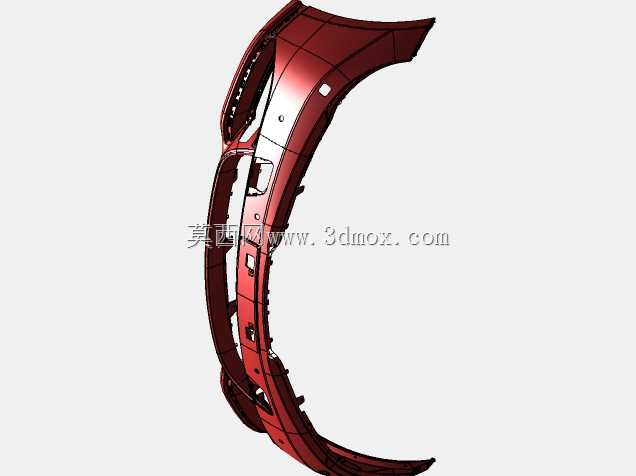

　　这套弧形塑件注射成型工装面向大尺寸外覆盖件的批量生产场景，常见于车辆翼子板饰板、轮眉护板、保险杠侧段或仪表台装饰条等具有连续曲面和局部镂空特征的塑料件。制品表面带有明显弧面走向，内部又分布格栅、孔位、卡扣座和加强筋，因此模具不能只按简单平板分型处理，而要在曲面贴合、侧向抽芯、冷却均衡和顶出同步之间反复权衡。

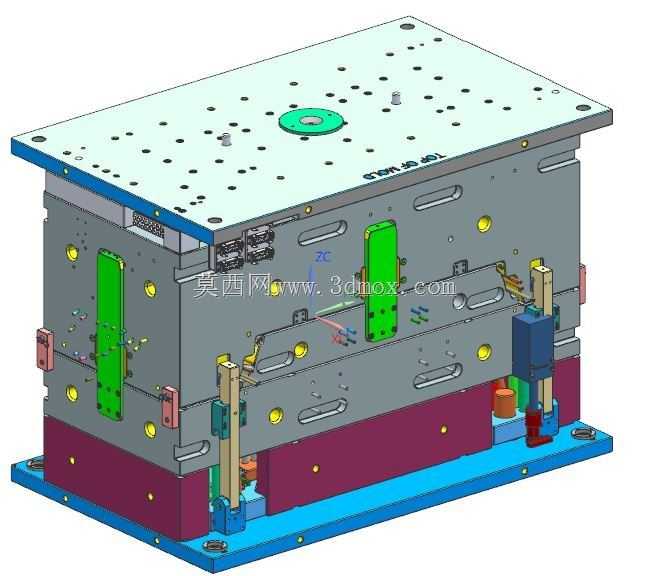

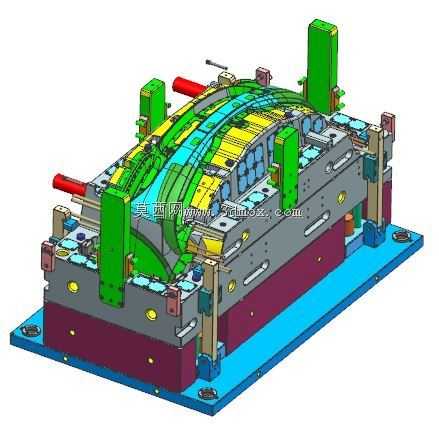

　　从装配关系看，模架以蓝色底板作为安装基准，下部紫红色模块承担承托与定位，灰色主体区域构成型腔、型芯及导向体系。多组绿色立式结构分布在制品轮廓外侧，对应长行程斜顶或直顶块，用于处理倒扣、侧壁凸台以及脱模时容易拉伤的部位；红色横向油缸布置在模具两侧，为侧抽芯提供直线动力，适合在开模过程中先退出侧向成型件，再让主分型面打开。这样的顺序控制能避免塑件被侧向型芯勾住，尤其对弧长较大、刚性一般的外观件十分关键。

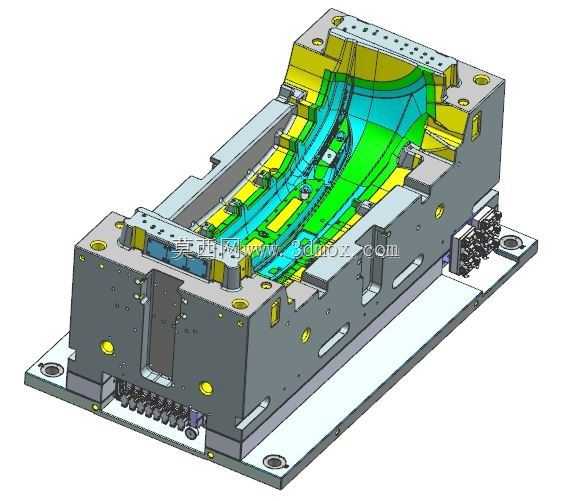

　　设计思路上，首先要锁定的是塑件主分型线。由于制品呈拱形，分型面不能做成单一平面，而应沿曲面边界顺滑延展，并在封胶段保留足够压紧面积，防止飞边。型腔侧需重点保证外观纹理和曲面连续性，型芯侧则要容纳密集的筋位、柱位与安装结构。图中彩色分区直观体现了不同功能块：绿色件多为活动成型或导向耐磨组件，黄色区域对应复杂镶件，蓝色底板承担机床定位，灰色主体负责整体刚性。将复杂区域拆成镶件，不仅有利于加工和抛光，也能在局部磨损后单独更换，降低长期维护成本。

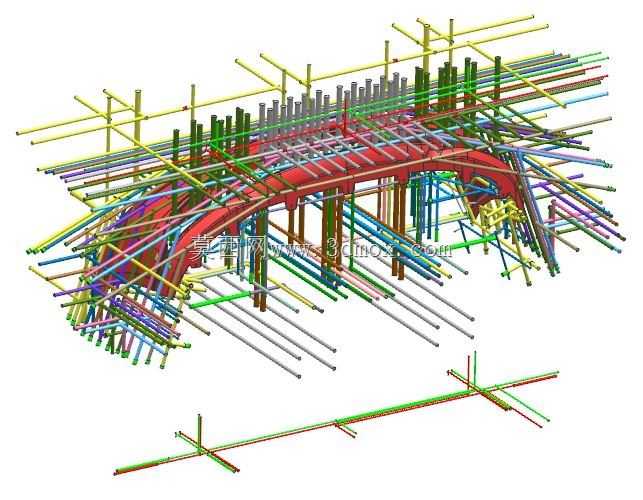

　　浇注系统需要结合弧形制品的熔料流动距离来布置。若采用单点进胶，熔料容易在远端形成迟滞、熔接痕或短射；多点进胶则要控制汇合位置，尽量让熔接痕避开外观面和受力卡扣。冷却回路同样不能照搬直线形模板，应随制品弧面在型腔、型芯内分层绕行，缩短热量到冷却水道的传导距离。对深筋和厚壁区域，要单独设置铍铜镶件或加强冷却，否则缩痕和周期延长会直接影响量产稳定性。

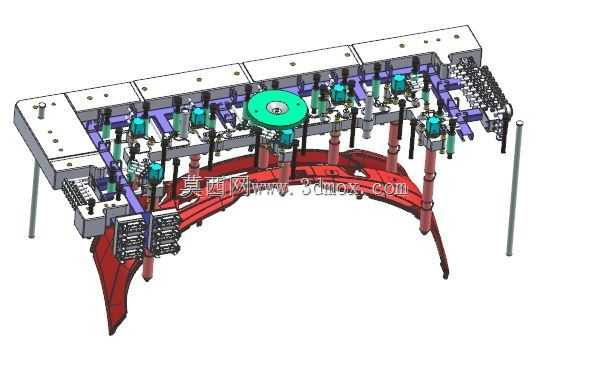

　　顶出布局必须与弧形脱模方向匹配。由于塑件包紧力沿曲面分布不均，顶针、斜顶和推块不能只集中在中心，而应沿轮廓、筋位和柱脚分散布置，保证推出时受力连续。斜顶除成型倒扣外，还兼具辅助顶出作用，但其角度、行程和回程干涉必须在三维装配中逐段检查。侧向油缸的安装座、接头位置和行程终点也要预留操作空间，避免与机床拉杆、水管或机械手取件路径冲突。

　　安装边界方面，底板上的定位结构和紧固孔决定了模具在注塑机工作台面上的适配方式；整体长宽需落在设备拉杆间距内，闭合高度要满足机床最小模厚要求，开模行程则要保证塑件加浇注凝料能够顺利取出。模具四周还需预留冷却水、油缸油路、行程开关和维护扳手的空间。若用于自动化生产，顶部取件方向不能被斜顶、导向柱或油管遮挡，侧面抽芯退出后的净空也要满足机械手夹取轨迹。

　　在结构校核中，导向系统承担开闭合时的对中任务，复位机构保证顶出板在合模前准确回位，支撑柱则减少型芯底板在注射压力下的挠度。弧形制品投影面积较大，锁模力计算不能只看名义重量，还要按投影面积、材料充模压力和流长比综合评估。通过三维装配模型，可以提前发现斜顶与顶针、油缸与模板、冷却水道与螺钉孔之间的干涉，把现场试模中常见的卡滞、拉伤、飞边和顶白问题前移到设计阶段解决。

　　整体而言，这不是单件零件模型，而是一套包含成型、抽芯、导向、顶出和安装接口的完整注射工装。它的价值在于把复杂弧面塑件从图纸转化为可重复制造的工艺装备：型腔决定制品外观，抽芯解决倒扣成型，冷却控制周期与变形，顶出保证顺利脱模，底板和模架则把所有功能组件约束在统一的机床边界内。对结构设计人员来说，模型中各组件的相对位置、运动行程和安装空间，正是模具方案评审和细化设计时最需要反复核对的工程重点。
