多型腔精密注塑模具装配结构

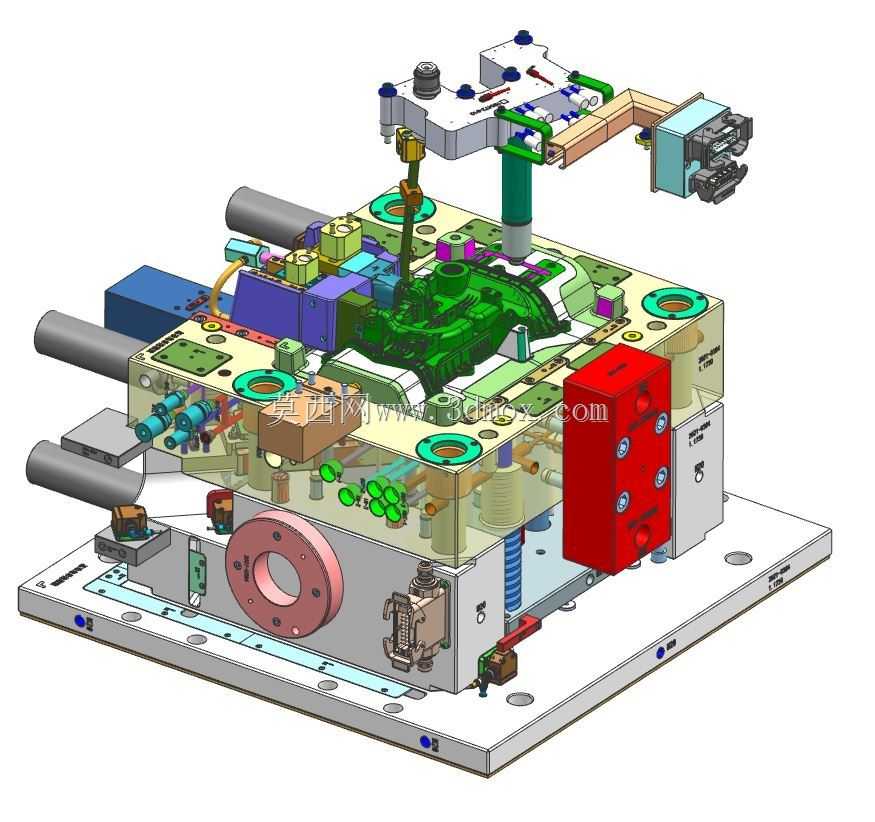

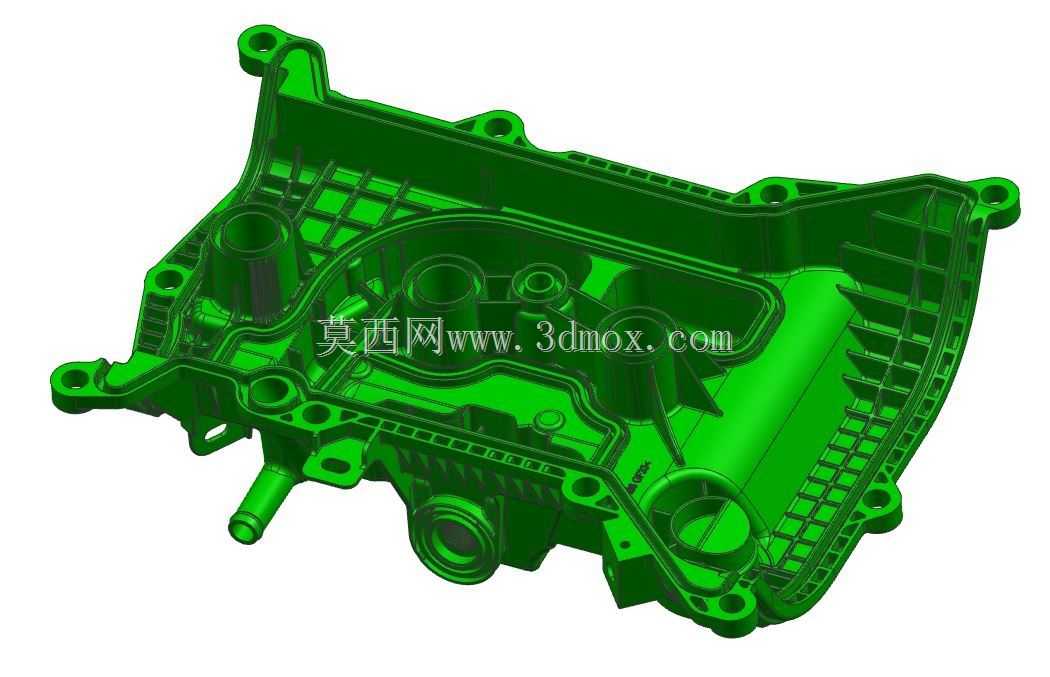

　　这套三维装配体呈现的是一套面向小型塑料件批量成型的注塑模具内部结构，重点不在外壳包覆，而在把成型区、侧向抽芯、顶出和导向支撑关系完整暴露出来，便于结构设计人员核对运动干涉、封胶边界和取件路径。从画面可见，模具中央布置成型零件，周围多组立式导向与限位构件围绕型腔分布，黄色、绿色、紫色、蓝色等不同颜色区分了功能块，使装配关系在评审时更容易识别。

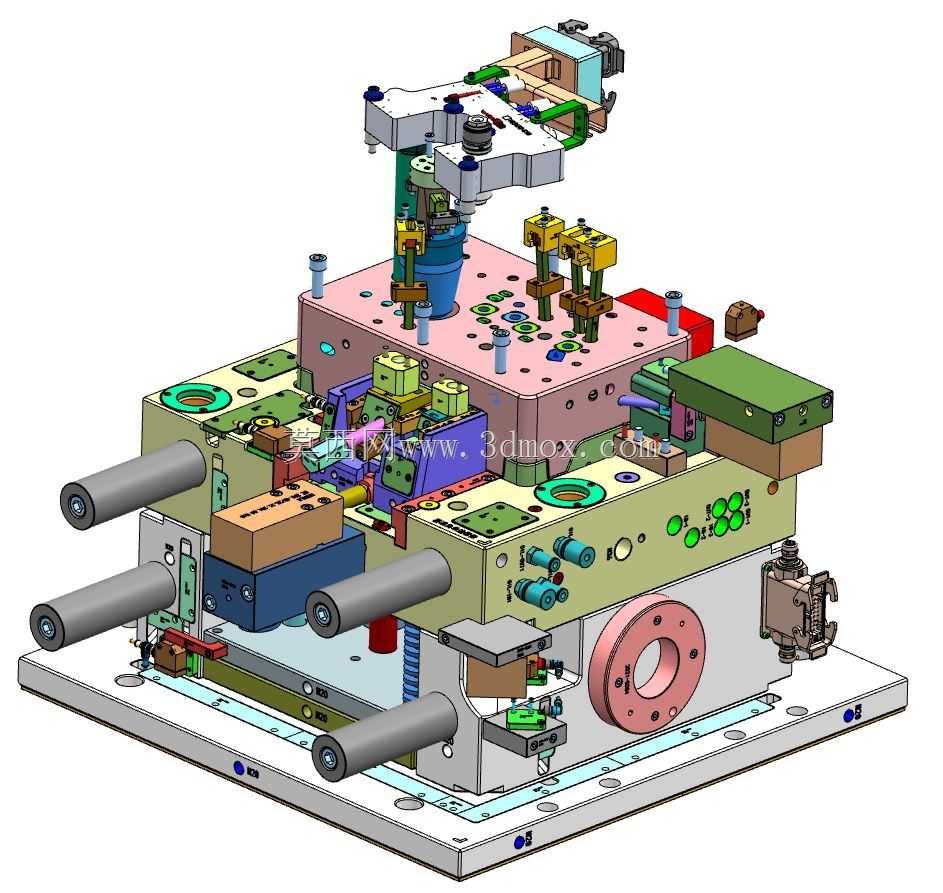

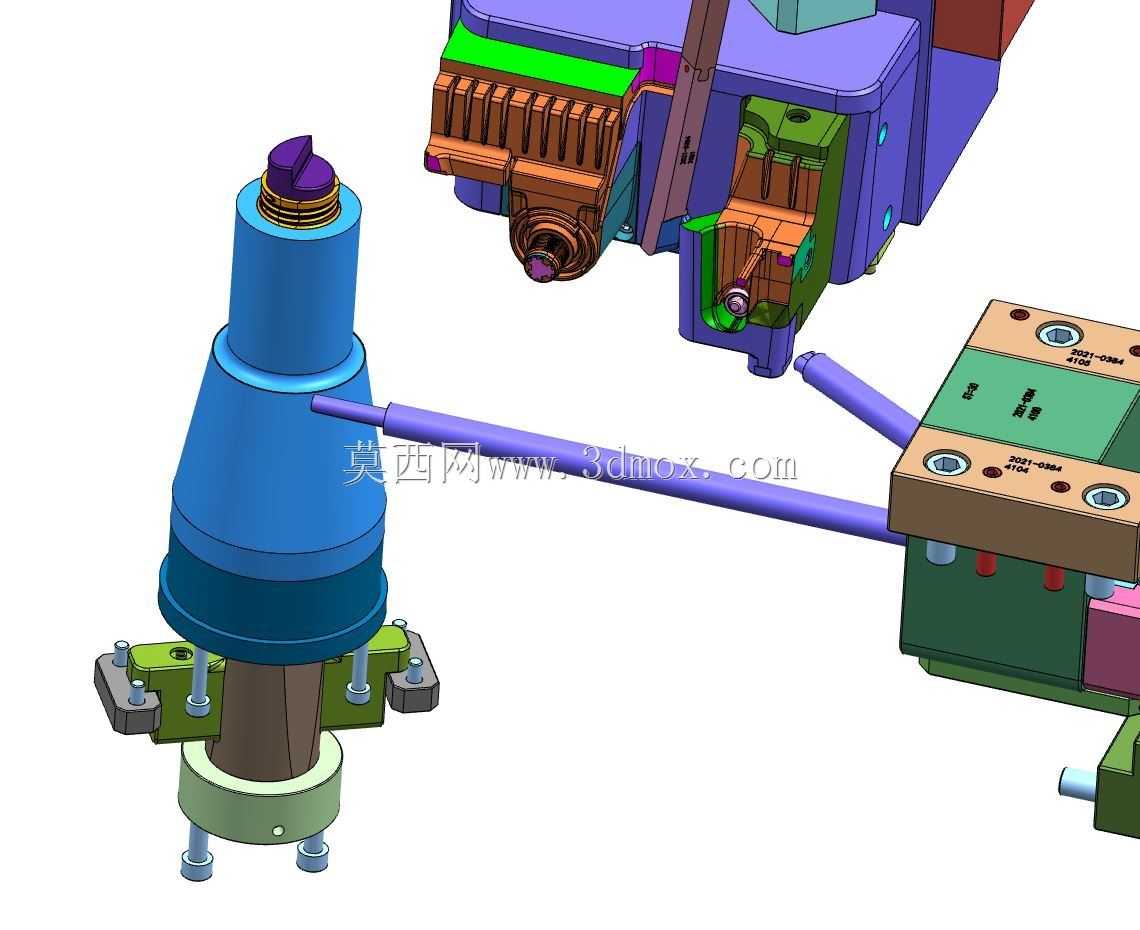

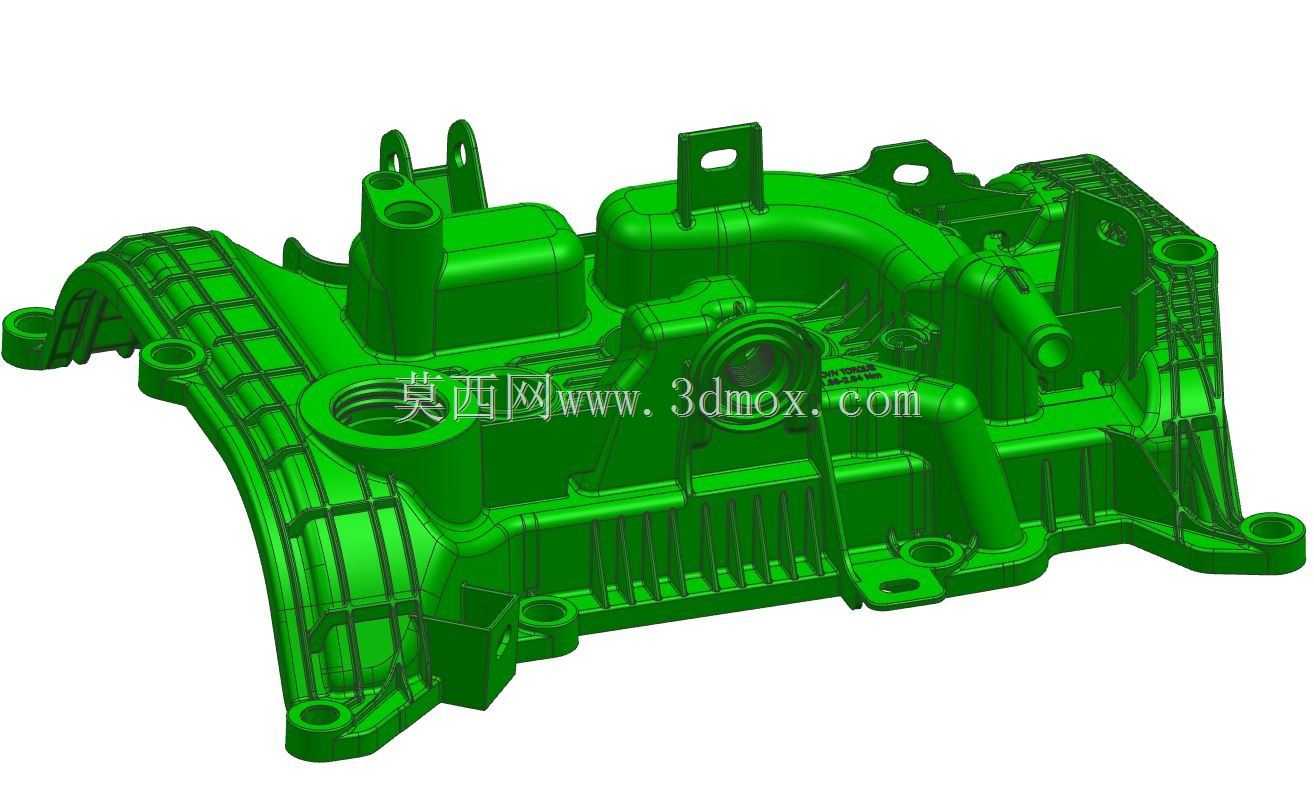

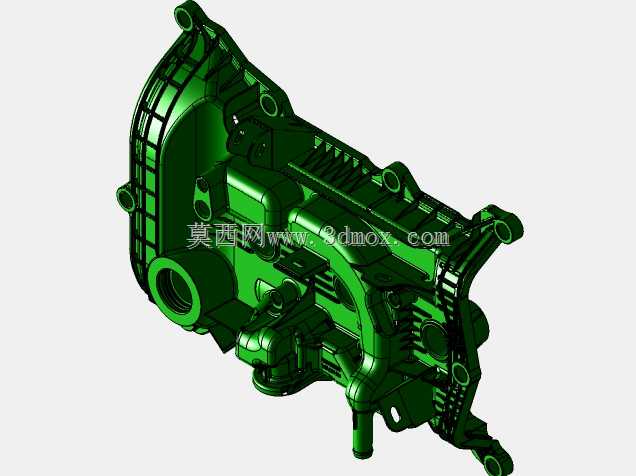

　　实际应用中，这类结构常见于尺寸较小但形状带有侧凹、卡扣或柱位的塑料件生产。熔融塑料经浇注系统进入型腔后，需要由多个成型面共同约束外轮廓；开模时，若制品侧面存在无法沿主开模方向直接脱出的特征，就必须依靠滑块、斜顶或侧向抽芯机构先完成让位，再由顶出系统把制品从型芯侧平稳推出。图中两侧较高的柱状组件承担导向、支撑和行程控制作用，中部低矮的块状零件则直接参与局部成型或锁紧，这种高低错落的布置说明模具在有限模板面积内压缩了结构占用。

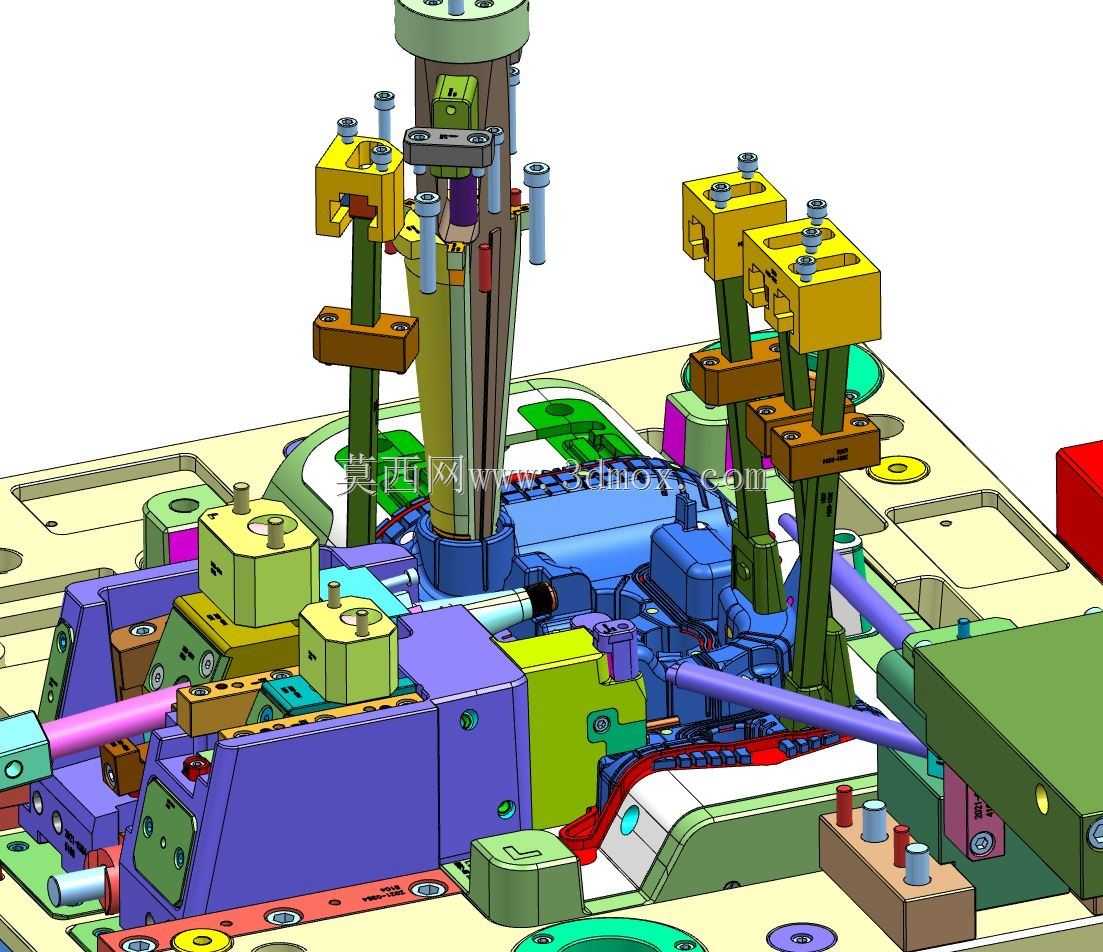

　　从设计思路看，该模型强调的是机构协同而非单纯外观。导向件需要保证动定模合模时重复定位准确，减少型腔错位；滑块类零件则要在承受注塑压力的同时保持运动顺畅，因此其底部导向面、背部锁紧面和端部行程限位都必须在三维阶段连续检查。若侧向机构刚度不足，注射阶段容易产生披锋；若让位行程不足，制品顶出时又会拉伤侧壁。图中多组螺钉、压块和耐磨板的布置，正是为了把这些受力件固定在可靠位置，并在后期维护时便于拆装更换。

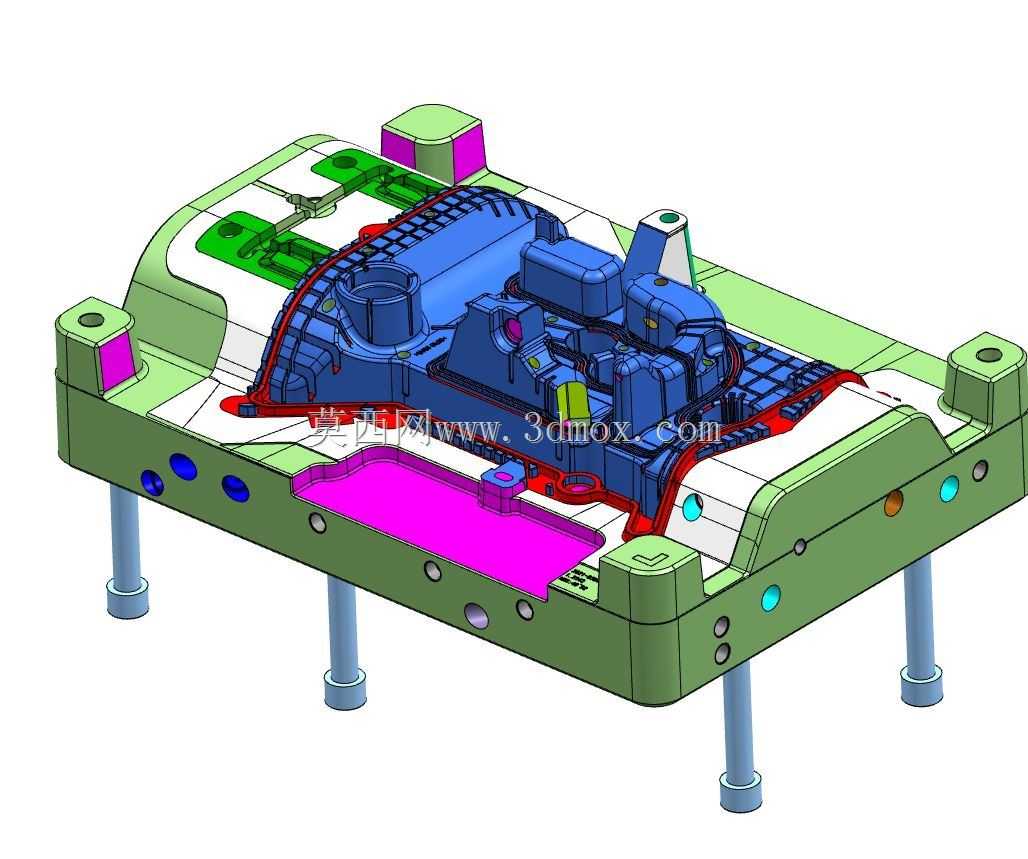

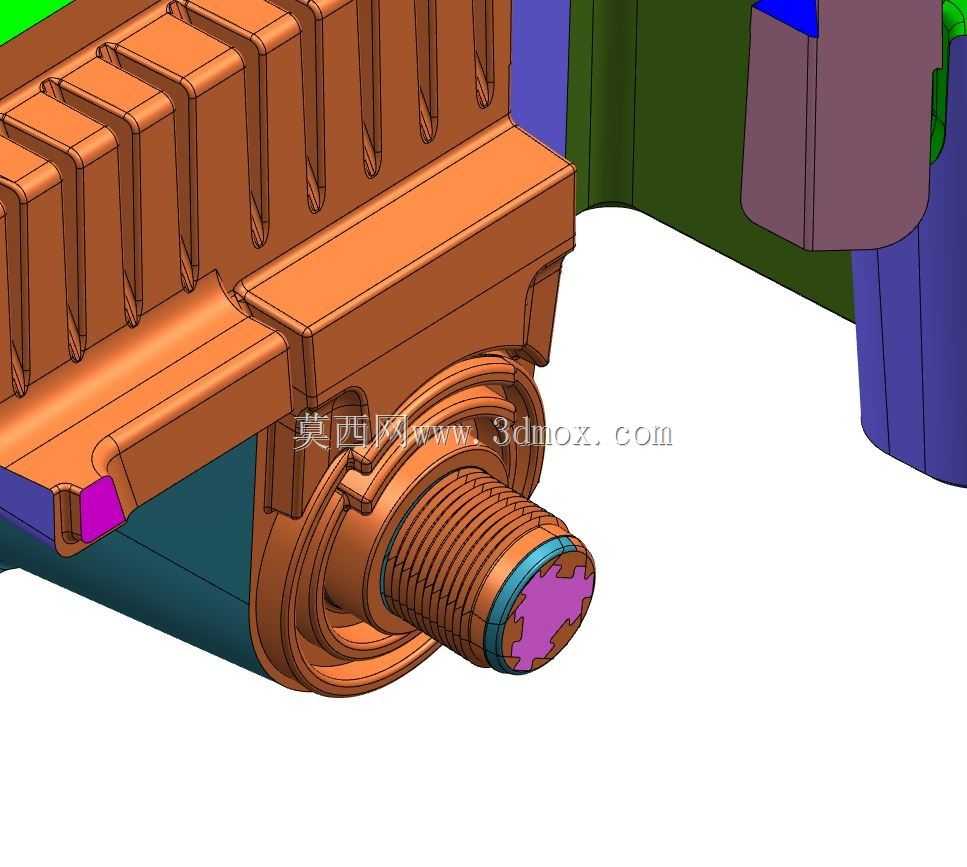

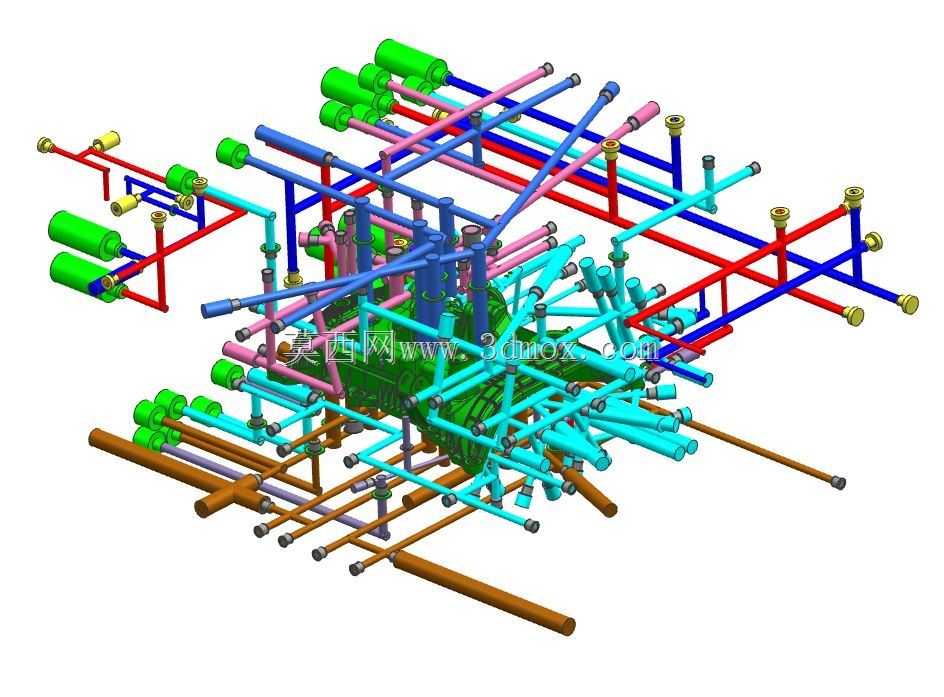

　　成型区周边可以看到不同颜色的镶件结构。把复杂局部做成镶件，一方面有利于加工深槽、尖角和冷却通道，另一方面可在易磨损部位单独更换，降低整体修模成本。对于批量生产而言，冷却回路的位置会直接影响成型周期和制品变形，但在这类装配模型中，冷却水道通常需要结合剖视图或零件隐藏进一步确认；仅从外部结构判断，设计人员应重点复核镶件拼接处是否避开熔体高压区，以及密封边界是否具有足够封胶宽度。

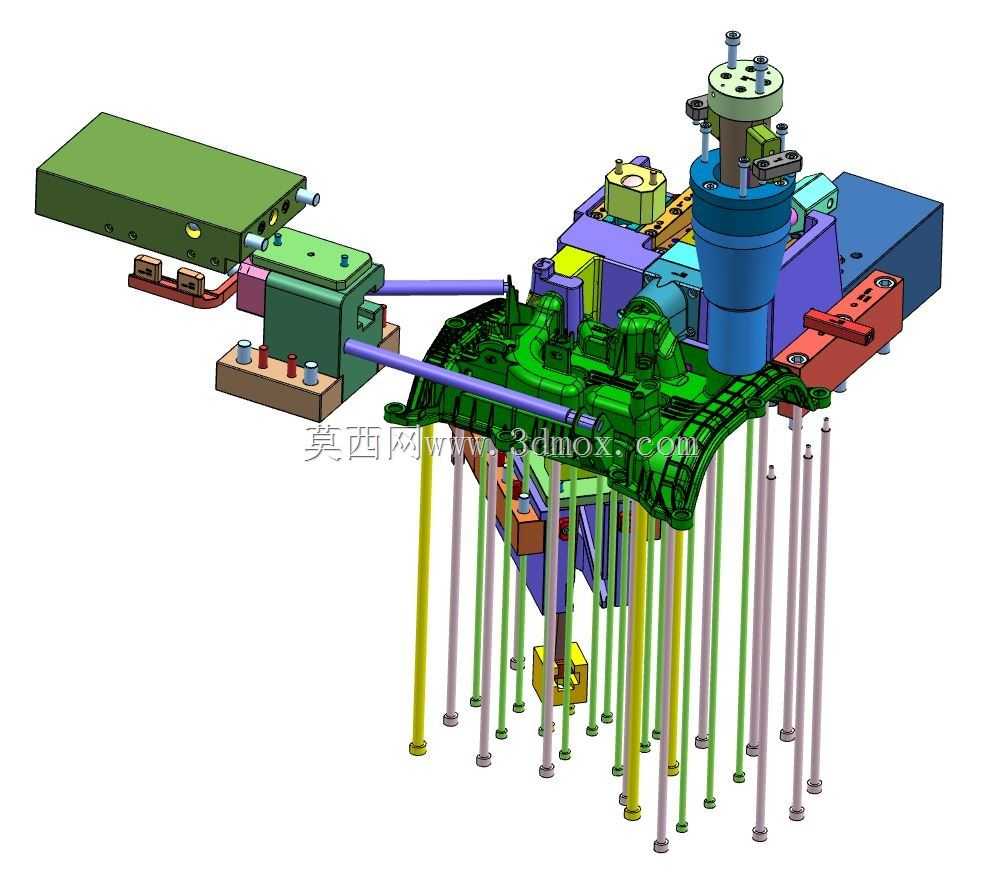

　　顶出部分的布局需要与制品肋位、柱位和壁厚分布相匹配。顶出力若集中在薄壁区域，容易造成发白、顶穿或变形；若布置在骨位底部和实体较厚处，则能更稳定地传递推力。图中靠近成型件的多根杆件和块状件，承担的就是推出、复位或辅助支撑功能。合模时，这些动作件必须准确回位，否则下一次注射可能发生机构碰撞，因此三维装配中通常要对顶出行程、滑块行程和开模距进行联动校核。

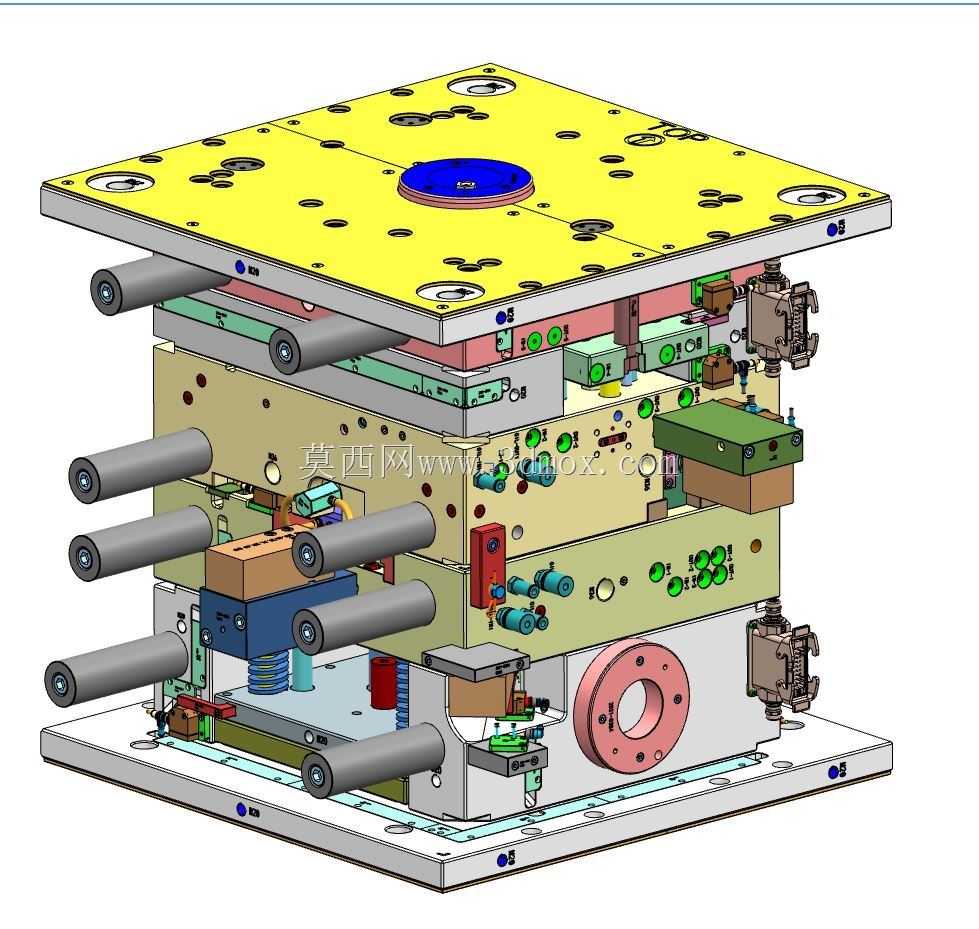

　　关于安装边界，这类模具最终要装入对应吨位的注塑机模板之间，外形尺寸受拉杆间距、最小模厚和开模行程限制。模型外围的模架区域决定了吊装、锁模和支撑方式，中心成型区则决定浇口位置和制品取出方向。设计时不能只看单套机构是否能运动，还要把机械手取件空间、顶棍孔位置、定位圈尺寸以及浇注方向一并纳入检查。若侧向抽芯向外伸出，还需确认伸出后不会与机床安全门、料管或取件夹具发生干涉。

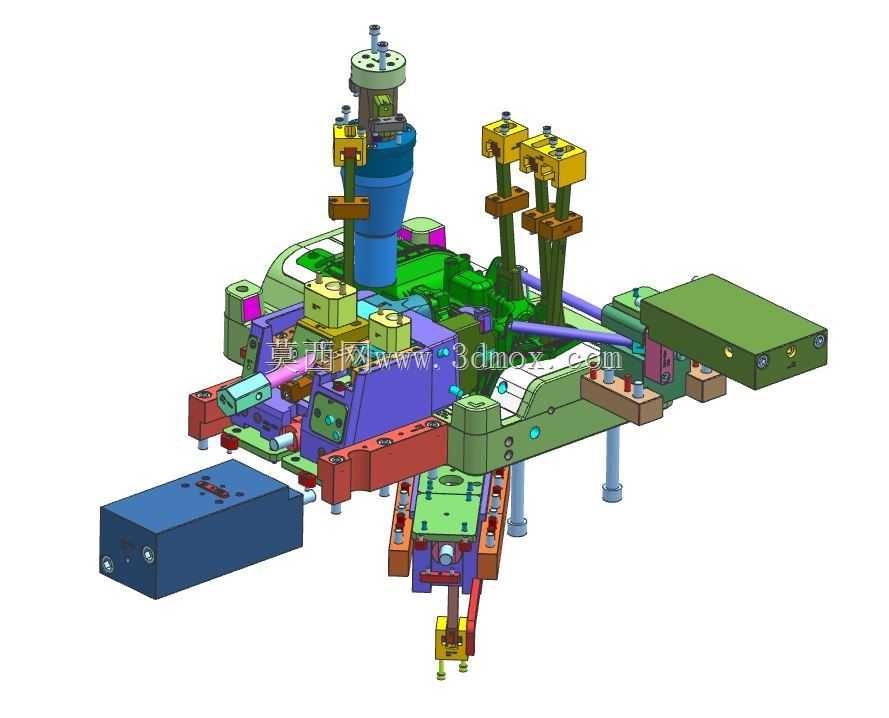

　　从结构复杂度判断，该模型适合用于模具方案评审、运动顺序演示和初级设计人员理解多板模、滑块及顶出协同关系。它把原本封闭在模板内的零件关系展开，使观察者能够直接看到成型件与机构件之间的层级：靠近制品的是型腔型芯和镶件，外层是滑块、锁紧块和导向件，再外层才是模板、紧固件和支撑系统。这样的分层有助于在建模时建立清晰装配树，也有利于后续出工程图时区分加工件、标准件和热处理件。

　　在工程落地阶段，还需要结合材料收缩率修正型腔尺寸，依据塑料流动性调整浇口和流道，并通过模流分析验证困气、熔接痕和翘曲风险。三维模型本身解决的是结构能否装配、能否运动、能否安装的问题；真正投产前，仍需把冷却、排气、钢材选择、表面处理和加工工艺逐项落实。图中各功能块的色彩分区虽然只是建模显示手段，但在跨部门沟通中能够快速传达结构意图，减少对复杂剖面的理解成本。

　　总体而言，这套装配体的价值在于完整展示了精密注塑模具从中心成型到外围动作机构的组织方式。它不是单一零件造型，而是一套需要同时考虑成型精度、运动顺序、受力锁紧、维护拆装和机床适配的工程系统。对于从事塑料模具设计的人来说，观察这类结构时应把注意力放在封胶面是否连续、滑块锁紧是否可靠、顶出是否平衡、导向是否足够以及整体闭合高度是否满足设备边界上，而不是仅停留在外观颜色和零件堆叠层面。
