精密多腔注塑模具装配结构设计

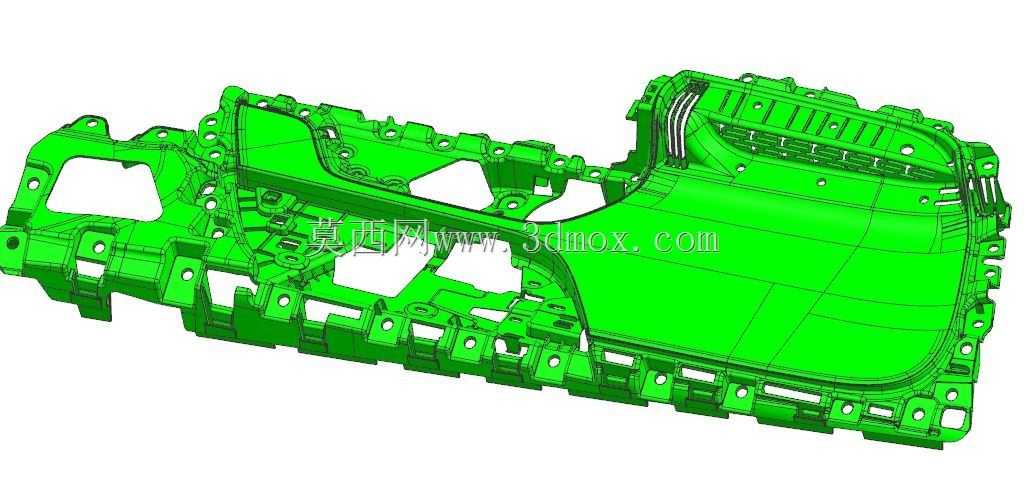

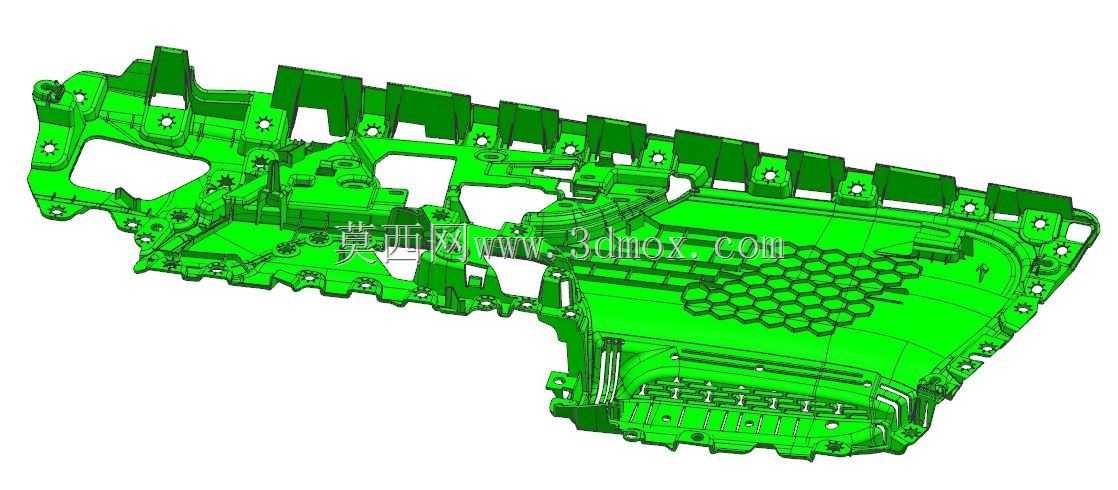

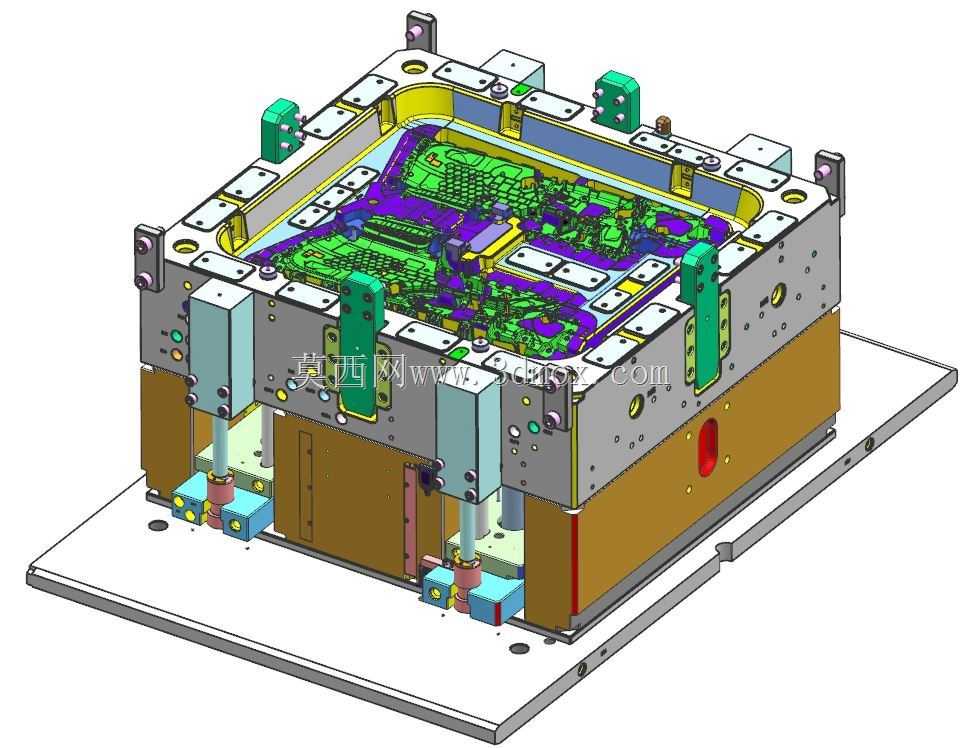

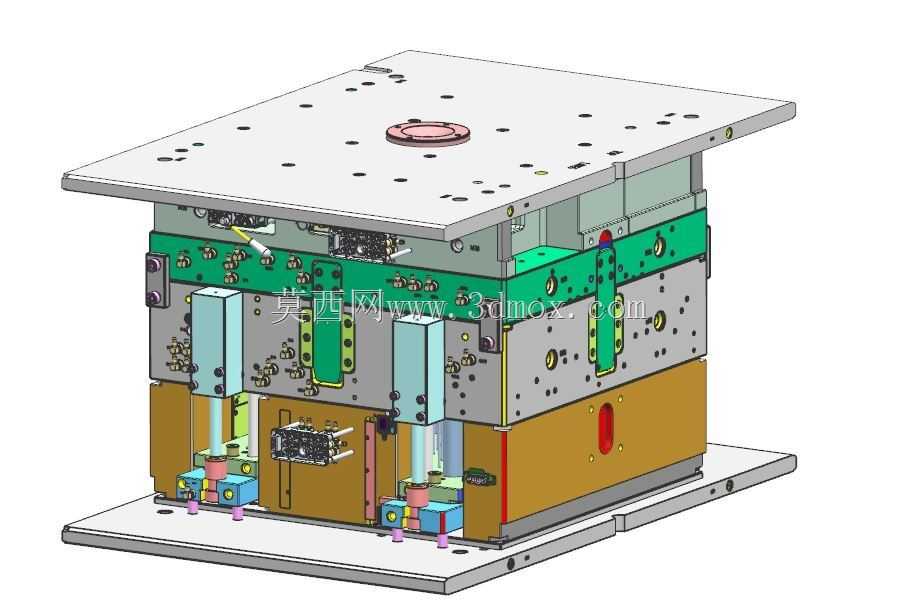

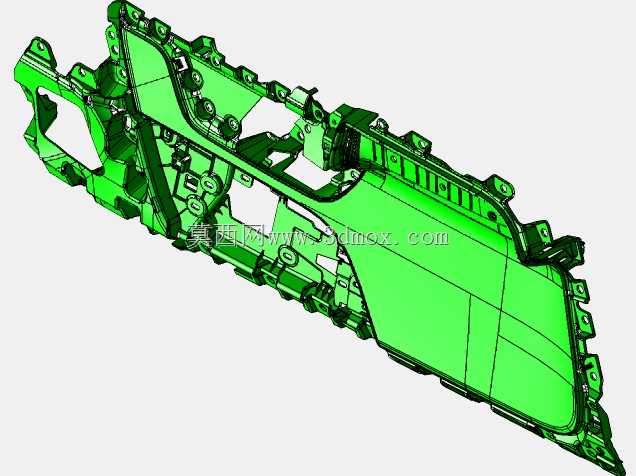

　　这套注塑模具的整体装配结构围绕中型平板类塑料件的批量成型需求搭建，模架采用标准三板式布局，上下固定板、支承板与推出机构的连接位置全部预留了标准化安装孔位，可直接适配市面主流吨位的卧式注塑机。从实际生产场景来看，这类模具多用于汽车内饰饰板、家电外壳盖板或者仪器仪表面板类塑件的加工，成型过程中需要同时保证塑件外观面无熔接痕、内部卡扣柱位尺寸精度达标，还要兼顾大批量连续生产的模具寿命。

　　模具的分型面设置在塑件最大轮廓边界处，四周布置了多组斜导柱与滑块机构，用来成型塑件侧壁的倒扣与侧孔结构。滑块的导向行程经过严格核算，抽芯距离略大于倒扣深度3-5mm，既保证开模时滑块能完全脱离塑件约束，又不会因为行程过长造成模具体积冗余。滑块尾部设置了耐磨块与锁紧楔，合模时锁紧楔直接承受注塑过程中型腔内的塑料压力，避免滑块受侧向力移位导致塑件飞边。

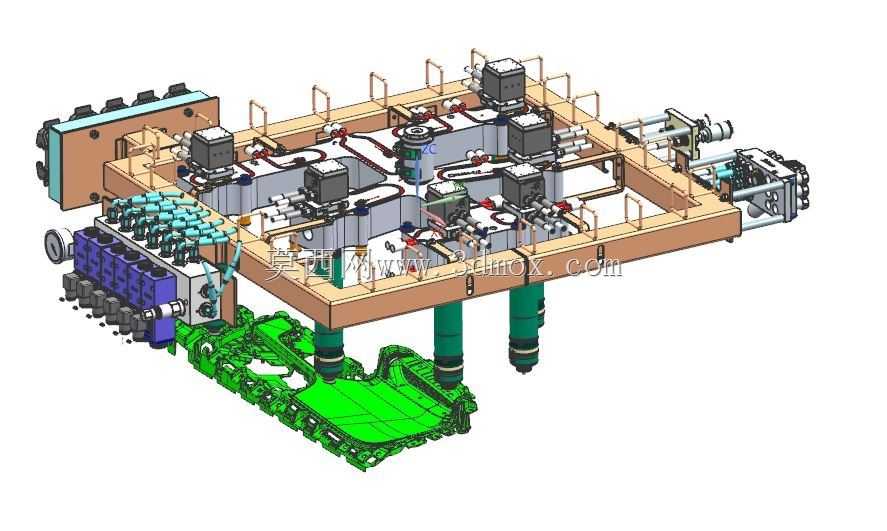

　　浇注系统采用热流道搭配冷流道的组合方案，热流道喷嘴直接对准塑件背面的非外观区域，减少浇口痕迹对成品外观的影响。流道截面采用圆形设计，表面抛光至镜面等级，降低熔融塑料的流动阻力，保证多腔进料的平衡性。冷却回路围绕型腔与型芯分层布置，距离成型面的间距控制在15-20mm之间，回路之间的间距均匀，避免塑件成型后出现冷却不均导致的翘曲变形。进出水接头全部设置在模具非操作侧，方便生产现场接通水油管，同时不会干扰操作人员取件与清理模具。

　　推出系统采用推杆、推管与推板联合推出的方式，针对塑件内部的深筋位与柱位使用推管推出，大面积平板区域使用均匀分布的推杆推出，边缘易变形位置增加推块辅助受力，保证开模后塑件受力均匀，不会出现顶白、顶穿或者变形卡模的问题。推出机构的导向柱与复位杆位置对称布置，合模时复位杆先接触定模板，带动整个推出机构平稳回位，避免推杆与型芯发生碰撞。

　　模具的外形边界充分考虑了注塑机的拉杆间距与最大模厚要求，四周的吊环孔位置经过重心校核，吊装时模具能保持水平状态，方便车间内的转运与装机调试。分型面四周开设了多级排气槽，槽深控制在0.02-0.03mm，既能顺利排出型腔内的空气与塑料分解产生的气体，又不会让熔融塑料渗入槽内形成飞边。模具的所有活动部件都预留了润滑通道，日常生产中可定期加注润滑油，减少导柱、滑块等部件的磨损，延长模具的整体服役周期。

　　从结构设计的逻辑来看，这套方案没有盲目追求复杂的结构，而是在满足塑件成型精度的前提下，尽可能采用标准化、易加工的零部件，降低后续的模具维护与更换成本。各个部件的装配公差经过合理分配，成型零件的加工精度控制在微米级，模架等基础部件采用中等精度配合，既保证整套模具的装配精度，又不会过度提升加工成本。针对生产中可能出现的卡模、跑飞边等常见问题，结构上也做了对应的防护设计，比如在滑块位置设置行程开关，只有滑块完全到位设备才能执行合模注塑动作，避免误操作损坏模具。
