多型腔精密注塑模具整体装配结构

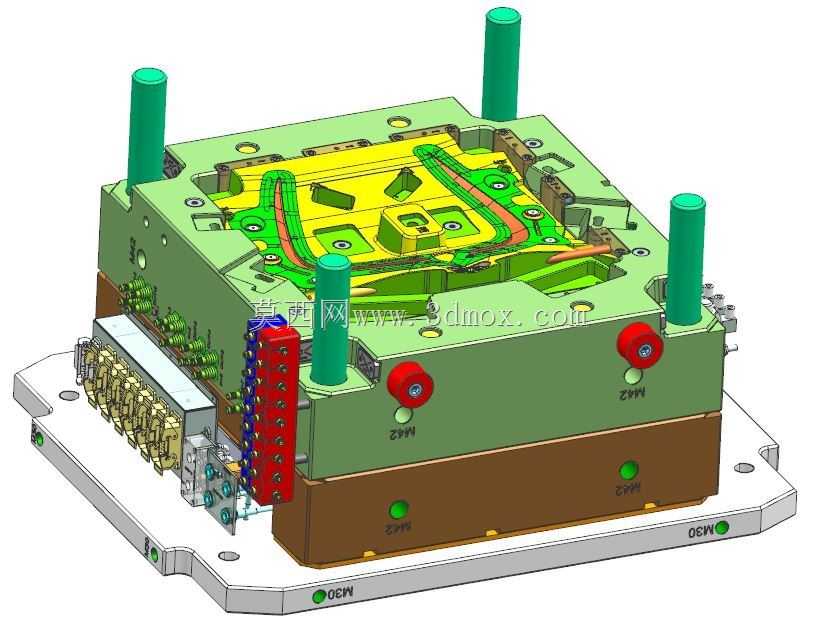

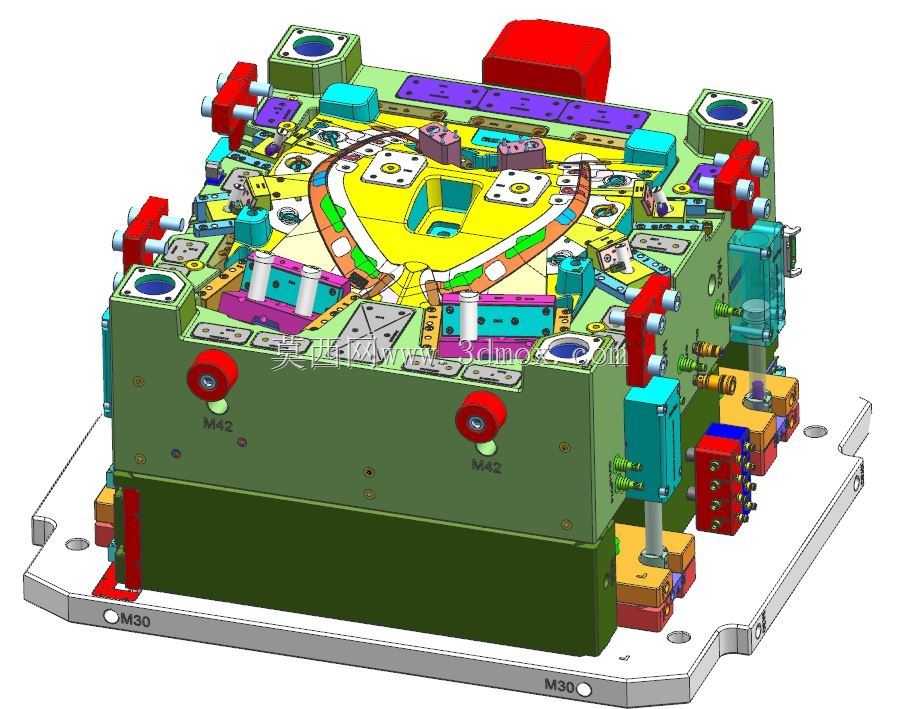

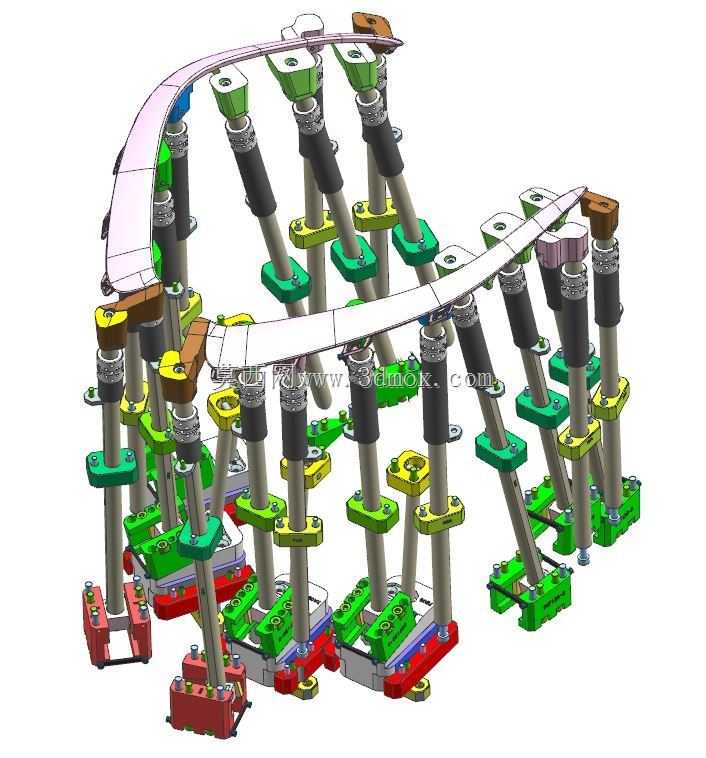

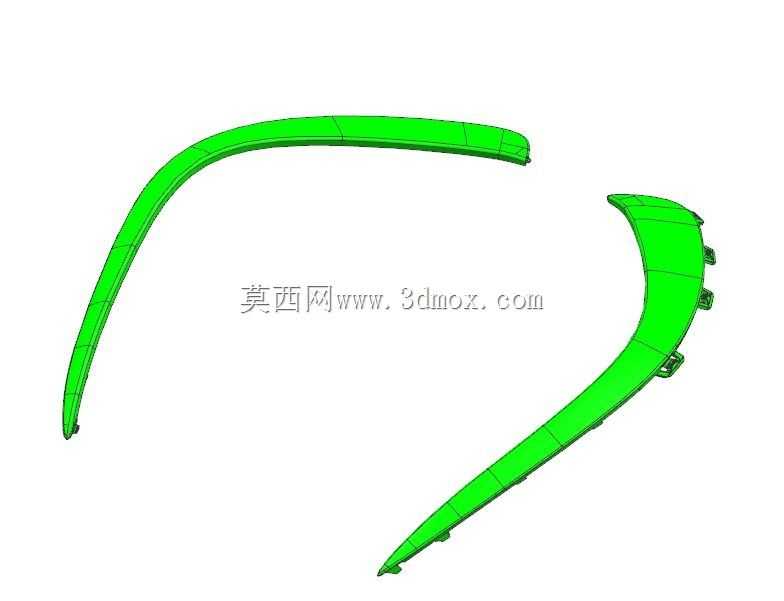

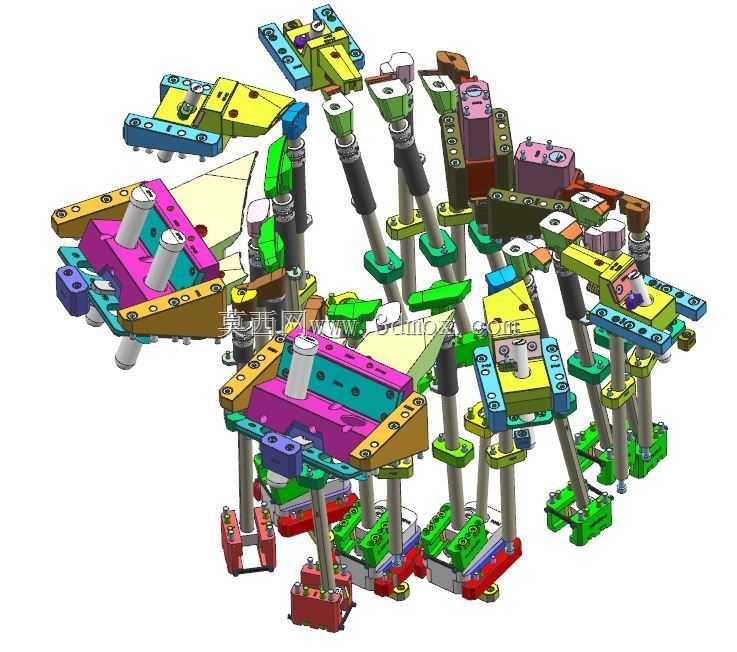

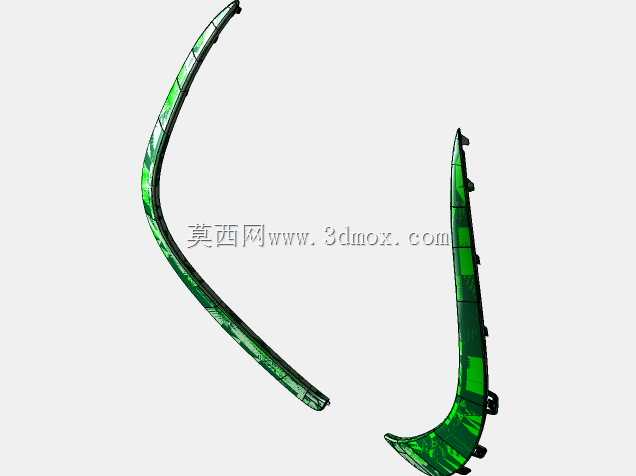

　　这套三维装配体呈现的是一套多工位、多型腔注塑模具的完整机械结构，重点不在单一零件造型，而在模架、导向、顶出、冷却与成型部件之间的空间协调关系。从图中可以看到，上下模板通过多根导柱和支撑柱建立稳定的开合模导向，彩色区分的板件分别承担定模安装、动模承载、顶出运动和隔热承压等作用。不同颜色的块状成型件围绕产品轮廓布置，说明该方案面向一次成型多个塑件或具有复杂局部特征的塑料件，结构上强调型腔布置的均衡性，以便在注射阶段让熔体填充路径尽量接近，降低局部欠注、飞边和翘曲风险。

　　在实际生产场景中，这类模具通常安装于卧式注塑机的动定模固定板之间，依靠注射机喷嘴与浇口套对接完成熔料注入。设计时需要先确认塑件的分型面、拔模方向和外观要求，再反推型腔数量、浇口形式和流道布置。图中多组立柱与板件交错分布，反映出模具在有限闭合高度内既要容纳顶针板、回程杆、弹簧等动作部件，又要为冷却水路、螺钉紧固和侧面抽芯留出操作空间。对结构工程师而言，这类模型的价值在于能够直观检查开合模行程中各运动件是否干涉，尤其是顶出系统在推出塑件时是否与导柱、支撑柱或冷却接头发生位置冲突。

　　从功能特性看，模板上密集分布的螺钉用于承受注射时的胀模力，导套与导柱的配合则保证上下模重复定位精度。多根支撑柱布置在动模侧受力较大的区域，可减少注射压力下模板弯曲变形；不同高度的圆柱件既可能是顶杆、回程杆，也可能是限位柱或支撑柱，建模时必须按真实装配关系区分直径、台阶和行程。若用于带倒扣的塑件，还需在相应位置预留滑块、斜顶或油缸安装边界；即使本图未完全展示热流道或冷却细节，整体框架也已经体现出注塑模具从分型、导向到顶出的典型组织方式。

　　设计思路上，这类结构通常遵循先确定型腔布局和模架规格，再细化成型镶件、顶出元件和冷却回路的顺序。外形尺寸方面，需要重点控制模具总长、总宽、总厚与注塑机拉杆间距、最小模厚、最大开模行程之间的匹配关系；安装边界则包括定位环直径、浇口套球面半径、顶棍孔位置、码模槽宽度以及吊装螺钉位置。若模具宽度超出设备容模量，即使单件结构合理也无法上机；若顶出行程不足，塑件可能无法自动脱落。三维模型在这一阶段能够帮助设计者提前发现板件叠加后的闭合高度问题，也能校核冷却接头、水管、行程开关等外围附件是否超出模板边界。

　　对于塑料成型而言，模具刚度与热平衡同样关键。模板厚度、支撑柱间距和型腔投影面积共同决定注射时的变形趋势，过薄的模板会导致分型面贴合不良，产生飞边；冷却水道距离型腔过远则成型周期延长，过近又可能削弱模板强度。图中各成型块采用分块式设计，有利于排气、加工和后期维护，也便于在局部磨损后单独更换镶件。整体来看，该装配体适合作为注塑模具结构评审、模架选型校核和运动干涉检查的数字化样件，帮助工程人员在投入加工前把装配顺序、螺钉空间、顶出距离和安装边界梳理清楚。
