精密塑料件侧抽芯注塑模具结构

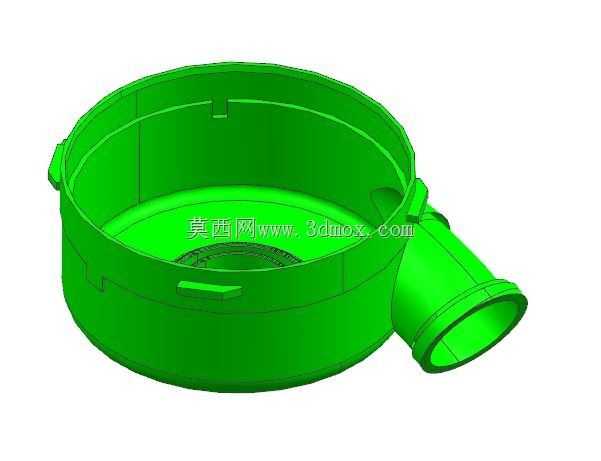

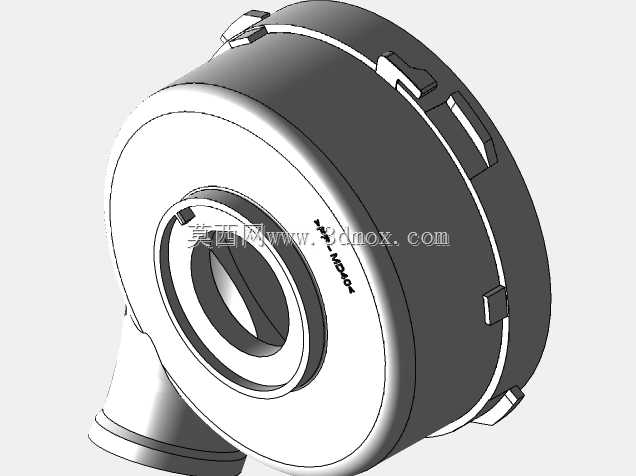

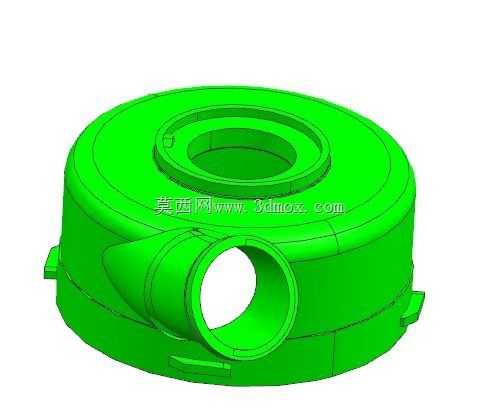

　　这套模具结构面向带侧向凹槽或倒扣的小型塑料件量产场景，常见于消费电子外壳、仪器仪表卡扣、传感器接插件以及家电功能小件的成型工序。从剖视视角可以看出，设计核心并不在简单的开合模，而是通过一套弯销与滑块联动的侧抽芯机构，在塑件包紧型芯之前先退出侧向成型区域，避免顶出时拉伤侧壁或折断倒扣。

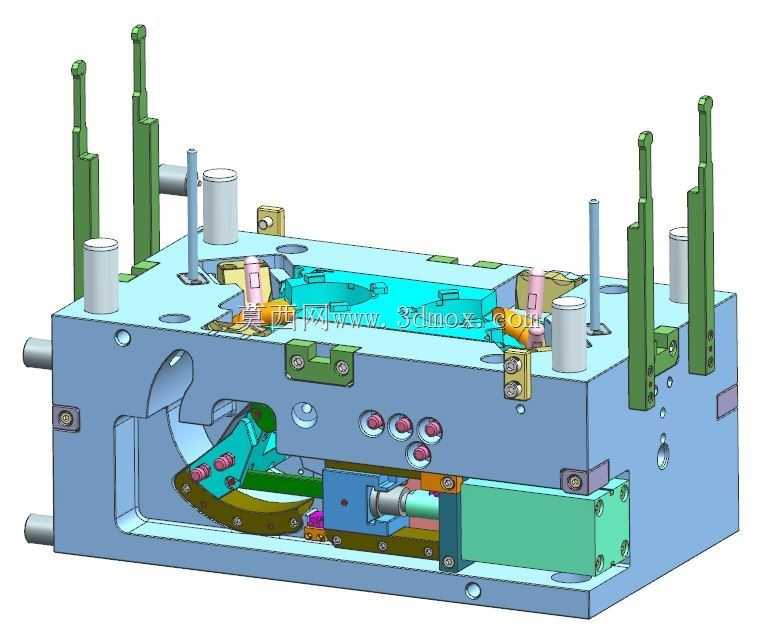

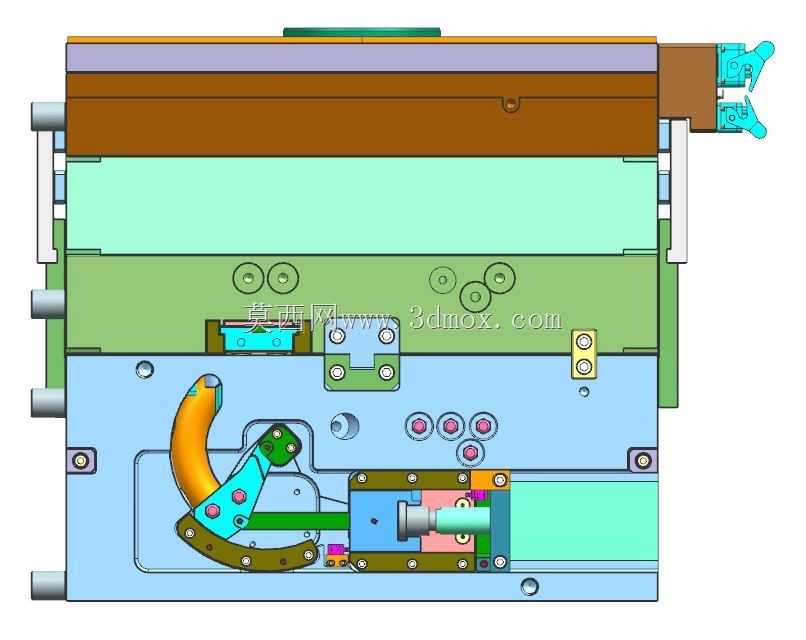

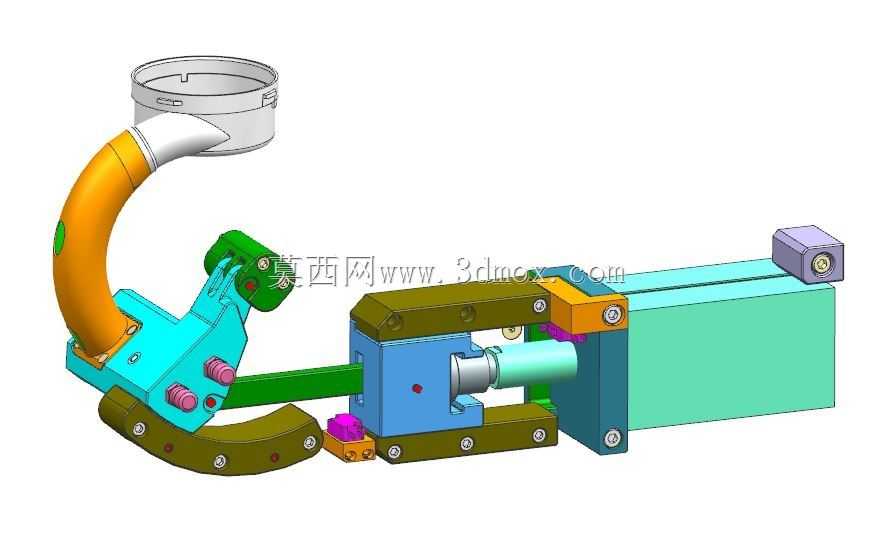

　　实际生产中，这类结构多用于卧式注塑机。动定模合模后，熔融塑料经浇口进入型腔，冷却阶段模板保持锁紧；开模时，主分型面先分开，弯销随开模行程驱动滑块沿导轨横向移动，使侧型芯完全脱离塑件倒扣。抽芯行程必须覆盖倒扣深度并留出安全余量，否则复位时容易碰穿，顶出时也会留下拉伤痕迹。图中下部的连杆、摆臂和推杆区域，体现的是顶出与抽芯动作的时序配合：先完成侧向让位，再由推件或推杆将塑件从主型芯上平稳脱出，最后依靠复位杆和弹簧使滑块回到合模位置。

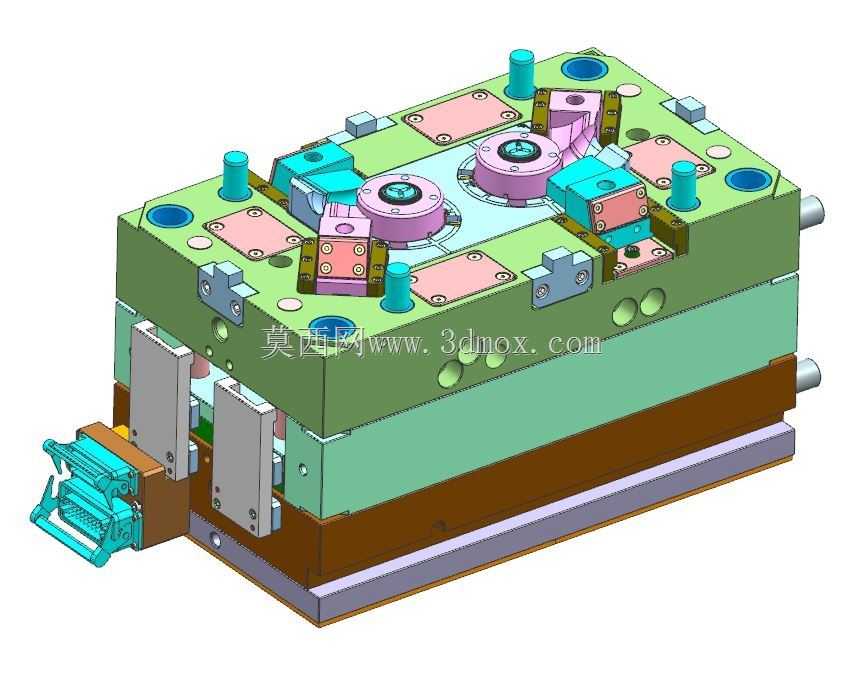

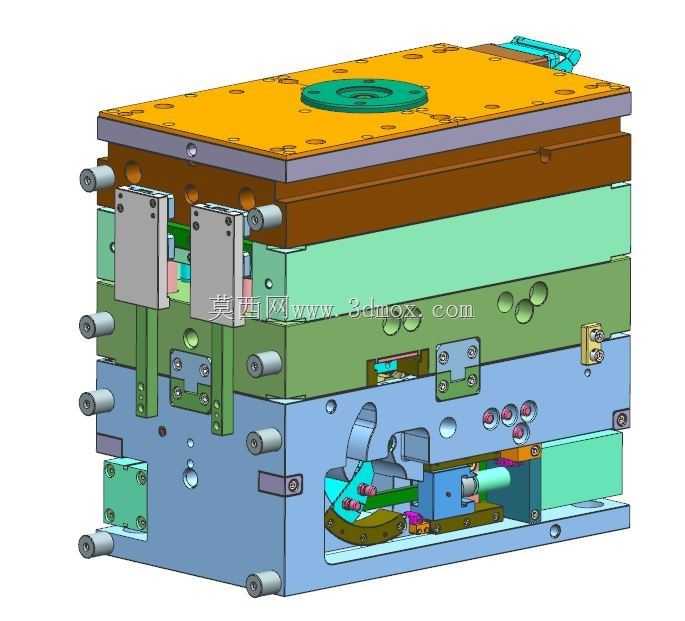

　　从功能特性看，该结构把型腔、型芯、侧抽芯、导向、顶出和冷却边界集中在同一模架内。多层模板分别承担定模安装、型腔成型、动模承载和顶出导向，不同颜色区域对应不同功能组件，便于在三维环境中检查干涉。上部宽厚模板用于容纳型腔和料流通道，中部主体区域布置主型芯与塑件成型空间，下部则集中布置抽芯驱动和顶出零件。这种分层方式有利于加工时分面铣削、磨削和EDM成型，也方便钳工按组件装配。

　　设计思路上，侧向倒扣若直接沿开模方向强制脱模，会造成白痕、变形甚至断裂，因此必须设置横向抽芯。弯销角度需要兼顾抽芯距离与开模行程：角度过小，所需开模行程变长；角度过大，滑块受力恶化，磨损加快。滑块导轨采用压板式约束，可控制上下间隙并保证长期运行稳定性；锁紧块则在注射高压下承担滑块背压，防止侧型芯受料流推挤而退移。图中可见的圆形水路或固定孔位，提示模板内部需要围绕型腔布置冷却回路，以缩短成型周期并减少翘曲。

　　外形尺寸与安装边界方面，这类模具必须匹配目标注塑机的拉杆间距、最小模厚、最大开模行程和顶出行程。模架长宽方向要留出压板槽和吊装位置，高度方向需保证浇口套与喷嘴对中，顶出区域不能与机床顶棍孔干涉。侧向滑块伸出方向是最关键的安装边界，滑块后退极限位置不得超出机床安全门或导轨防护范围，同时要预留拆装空间。冷却接头、定位环、浇口套和复位杆应布置在便于操作的一侧，避免与水管、机械手取件路径冲突。

　　在三维建模阶段，需要重点检查合模时弯销与滑块斜孔的贴合状态、开模过程中滑块与推杆的运动时序、顶针是否落在塑件有效承托面上，以及冷却水道是否穿过螺丝孔或顶针孔。对于量产模具，还应在滑块摩擦面、导滑面和锁紧面考虑耐磨板与润滑槽，以降低长期生产中的拉伤和飞边风险。整体来看，该结构完整呈现了侧向抽芯注塑模的典型工程逻辑，适合作为塑料模具设计、运动仿真和加工工艺评审的参考对象。
