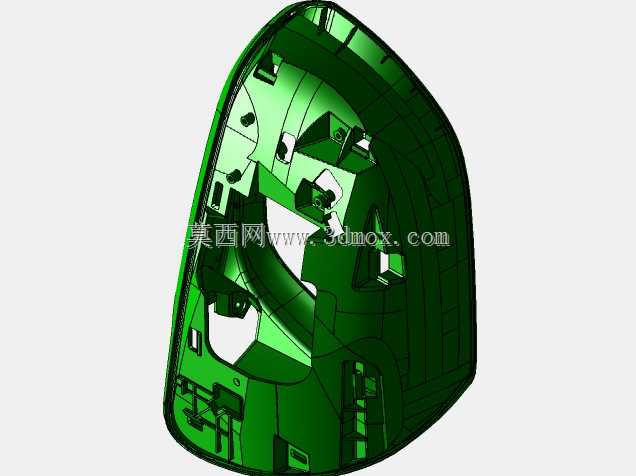

精密塑料件注塑成型模具装配结构

　　这套三维装配结构围绕塑料件批量注塑成型展开，核心是把熔融塑料在型腔内冷却定型为目标制件。从现场使用角度看，这类模具安装在卧式注塑机的动定模安装板之间，依靠注塑机锁模机构提供合模力，喷嘴对接浇口套后完成注射、保压、冷却和开模顶出。

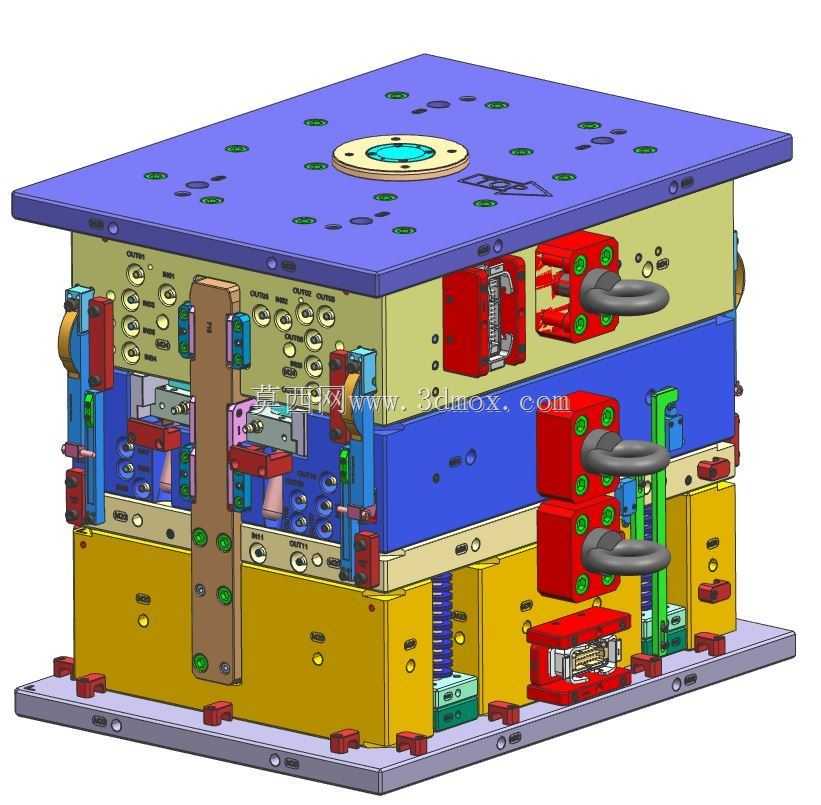

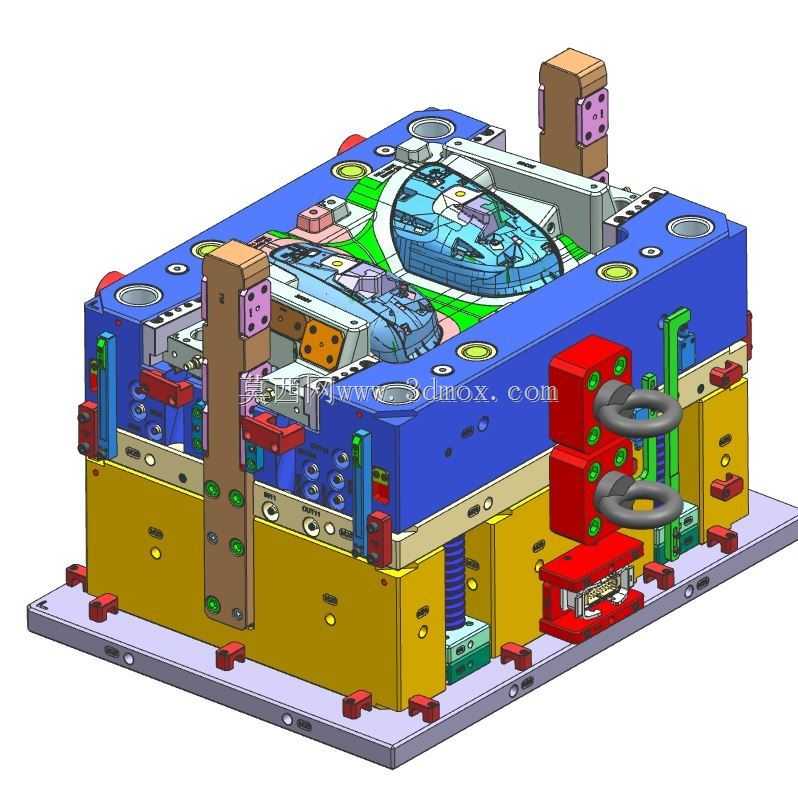

　　结构上，定模侧承担型腔成型与进料导向，动模侧集成型芯、顶出、导向复位和侧向抽芯组件。图中可以看到多组方铁支撑起动模板与底板之间的顶出空间，顶板带动顶针和直顶将制件从型芯表面均匀托出，避免局部顶白或变形。导柱、导套分布在模板四角，合模时先于型腔接触，保证型芯与型腔的同轴度；复位杆在合模过程中把顶板推回初始位置，为下一循环做准备。

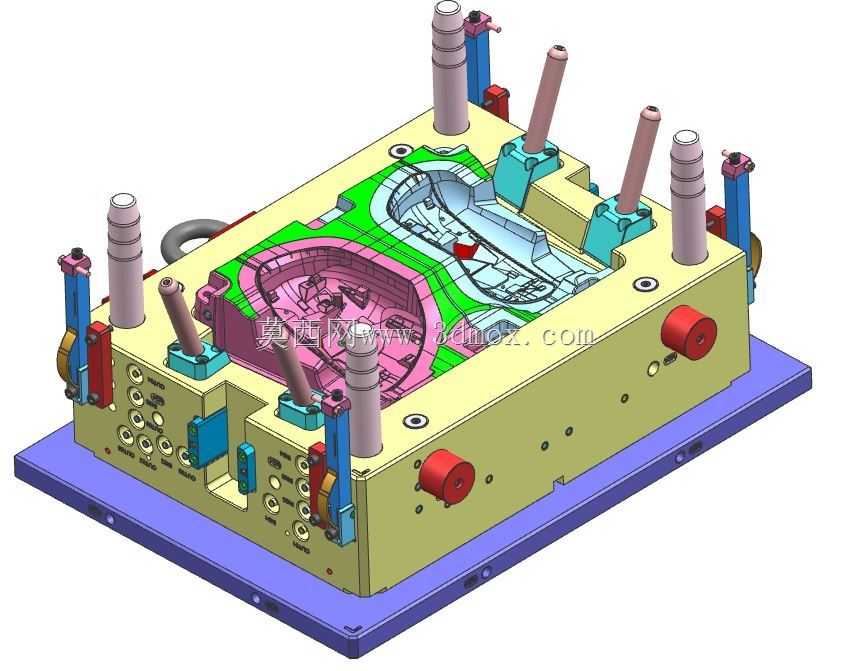

　　侧向特征明显的制件不能直接沿开模方向脱模，因此模具在多个侧面布置了抽芯机构。红色安装座上的油缸通过滑块带动环形或异形型芯完成横向抽芯，滑块上设置耐磨板和压条，以承受注射时的侧向压力并减少反复滑动造成的磨损。斜导柱、锁紧块和限位螺钉共同保证滑块在合模时被可靠锁紧，开模时按设定行程退出，位置精度直接影响制件侧壁孔位和卡扣尺寸。

　　冷却系统分布在型腔、型芯和滑块附近，水路围绕成型面走环形或折返路线，尽量缩短热量传递路径。对于深筋、boss柱等局部热节，通常需要配合隔水片或铍铜镶件强化导热，否则制件会因收缩不均产生翘曲、缩痕和周期延长。浇注系统则要在填充阻力、浇口痕迹和材料利用率之间平衡，冷料井、分流道和拉料杆的位置需保证开模时料把随动模离开。

　　从安装边界看，模板外形、码模槽位置、顶棍孔间距和浇口套中心高都必须匹配指定注塑机参数。设计时要先校核注塑机的最大开模行程、容模量、拉杆间距和顶出行程，再确定模具闭合高度与顶板行程。图中支撑柱、定位圈和法兰面的布置，体现了对装机干涉、吊运安全和维护操作的考虑：吊环孔需满足整体起吊重心，油路、水路接头应朝向操作侧并预留扳手空间，热电偶和行程接线要避开高温和运动区域。

　　建模过程中，装配关系不能只停留在外观配合。分型面要沿制件脱模方向合理延展，避免倒扣和薄钢；镶件拆分需兼顾加工、排气和冷却；顶针排布要落在制件刚性较好、脱模阻力较大的位置；所有活动件之间要预留适当间隙，同时控制飞边风险。对结构工程师而言，这套模型的价值在于完整呈现了模架、成型零件、抽芯、顶出、冷却和导向系统的空间关系，可用于检查运动干涉、评估加工工艺，以及在类似塑料壳体、盖板或支架类模具开发中作为结构参考。
