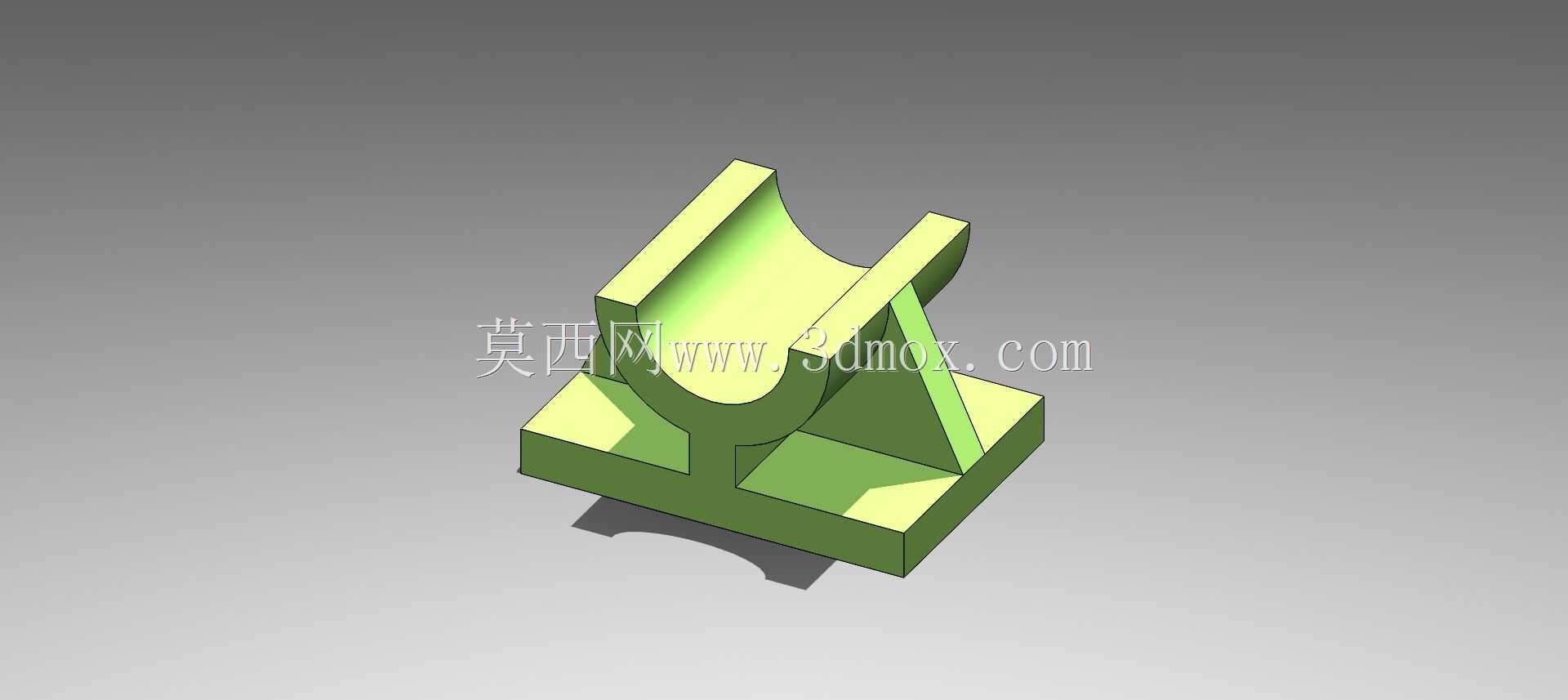

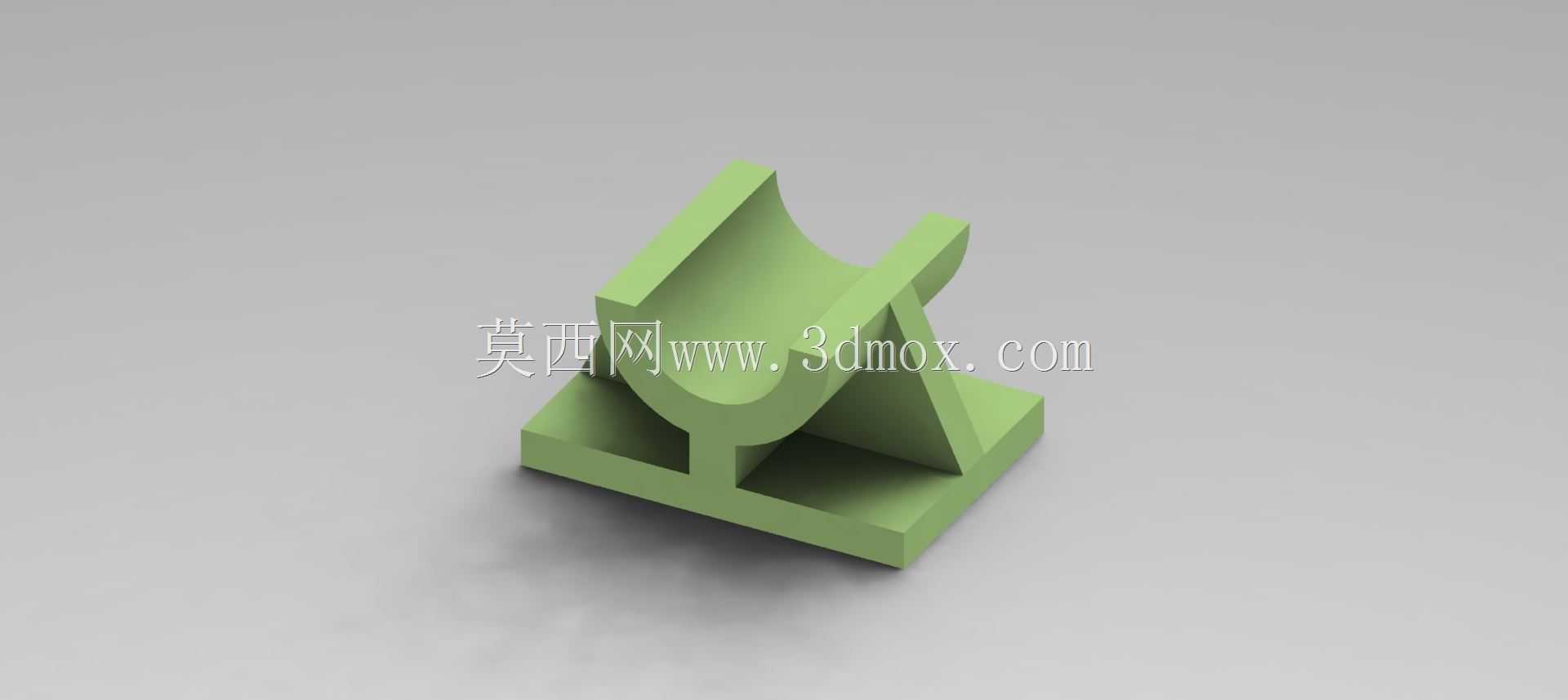

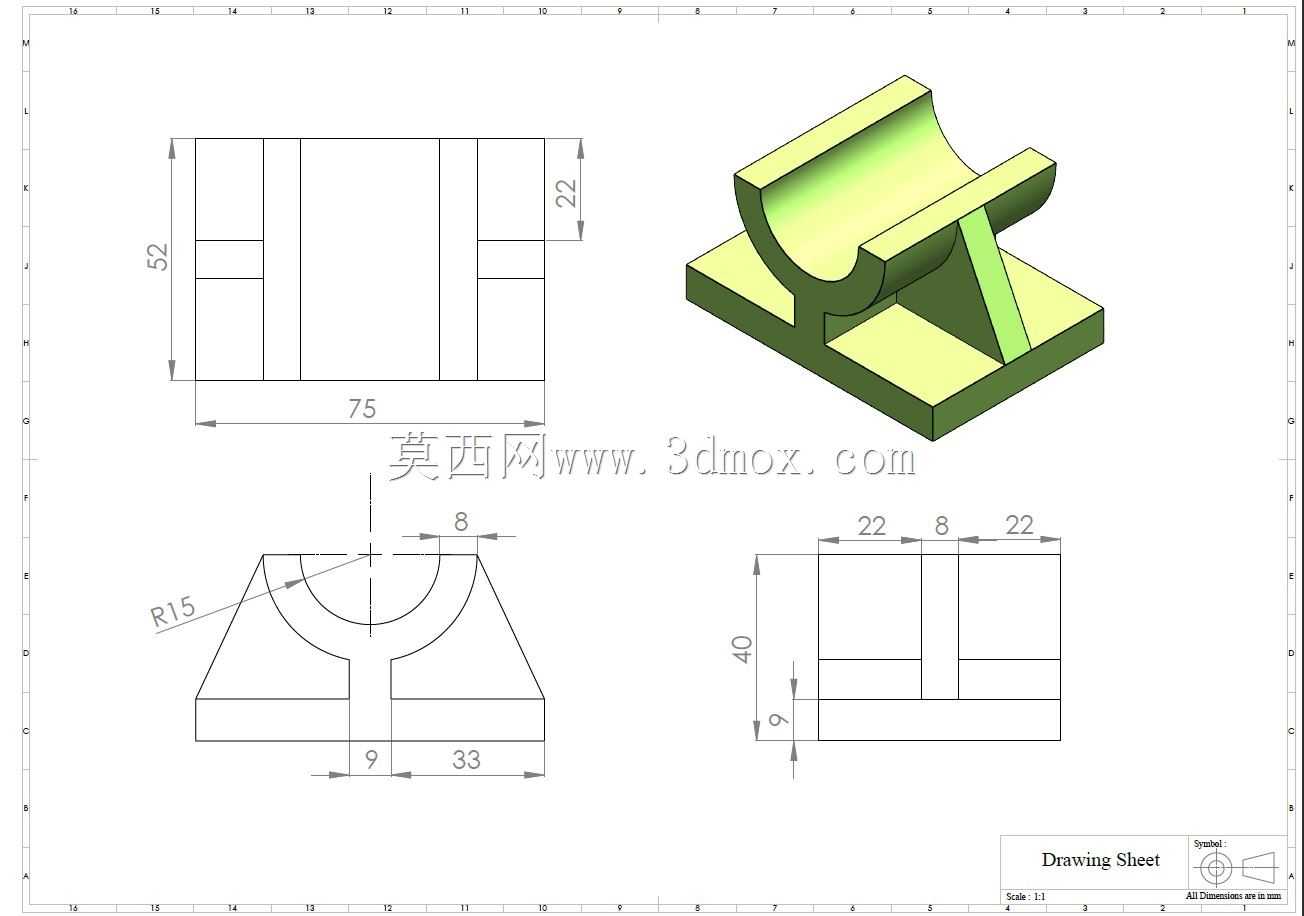

该支撑支座属于机械系统中常见的承载定位类零件,主要应用在中小型设备的轴类部件承托、管线排布支撑、工装夹具定位工位等场景,日常在轻工输送线、小型实验台架、非标自动化设备的辅助支撑工位中十分常见,核心作用是为被支撑件提供稳定的承托基准,同时抵消设备运行过程中产生的径向载荷与小幅振动,避免被支撑部件出现位移、下沉或运行抖动的问题。从结构设计逻辑来看,底部采用带凸缘的矩形安装底板,底板上预留的安装孔位可适配常规内六角螺栓的安装需求,安装边界可根据配套设备的安装面尺寸灵活适配,底板与上方承托结构之间设置了三角形加强筋,筋板的厚度与承托臂的厚度保持一致,可有效分散承托部位传递下来的载荷,避免长期承载后出现根部应力开裂的问题。

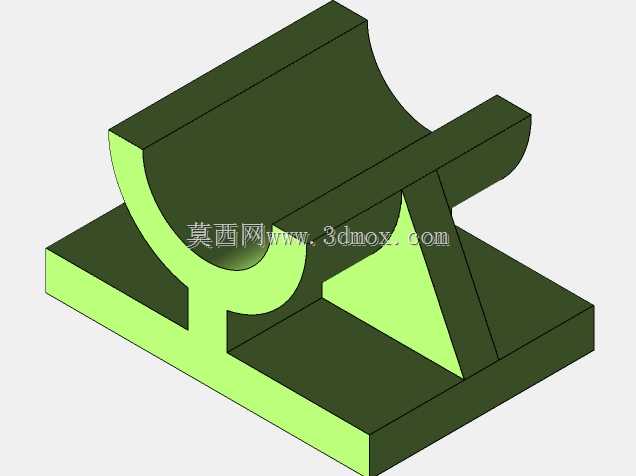

上方的U型承托槽采用半开放结构,槽体内壁做了等半径圆弧过渡,圆弧面的粗糙度设计要求满足被支撑轴类件的转动或滑动需求,无需额外加装轴套即可实现基础的承托功能,槽体两侧的立臂高度经过载荷校核,既可以保证被支撑件不会从槽内脱出,又不会给部件的拆装造成额外阻碍。整体结构采用等壁厚设计,所有转角位置均设置了工艺圆角,既可以减少铸造或注塑加工过程中的应力集中问题,也能避免后续装配过程中锐边划伤操作人员。在实际选型应用时,可根据被支撑部件的直径调整U型槽的圆弧半径,根据实际承载需求调整底板尺寸与加强筋的厚度,安装时需保证底板与安装基面完全贴合,螺栓锁紧时采用对角锁紧的方式,避免安装应力导致支座出现形变,影响承托精度。该类支座的建模过程重点关注特征的参数化关联,将槽体半径、安装孔距、筋板厚度等核心尺寸设置为可调整参数,后续同系列不同规格的支座设计可直接通过修改参数快速生成模型,大幅提升同类型零件的设计效率。
