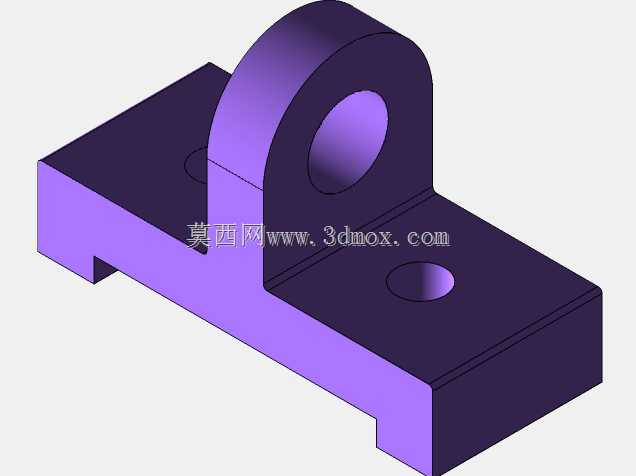

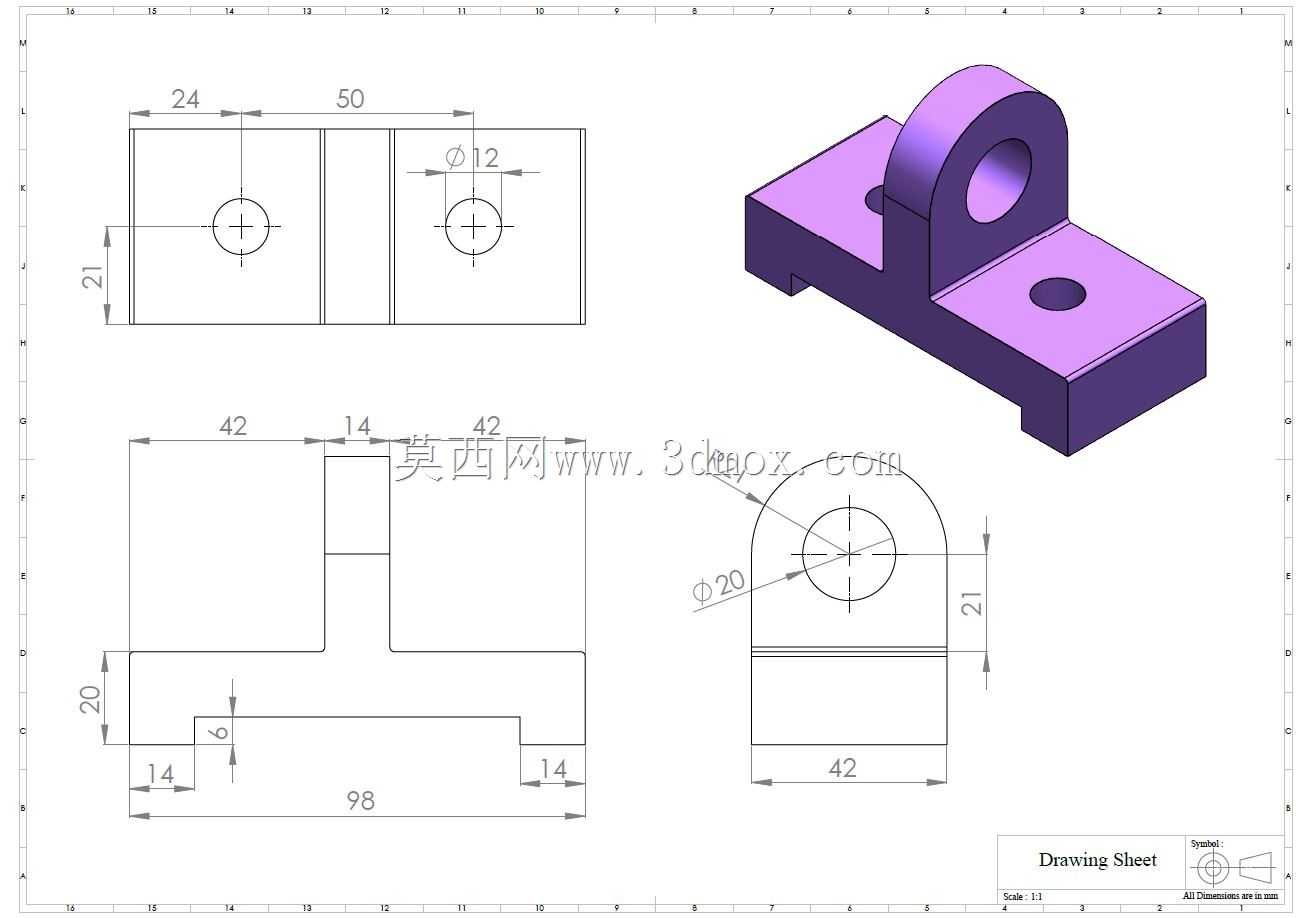

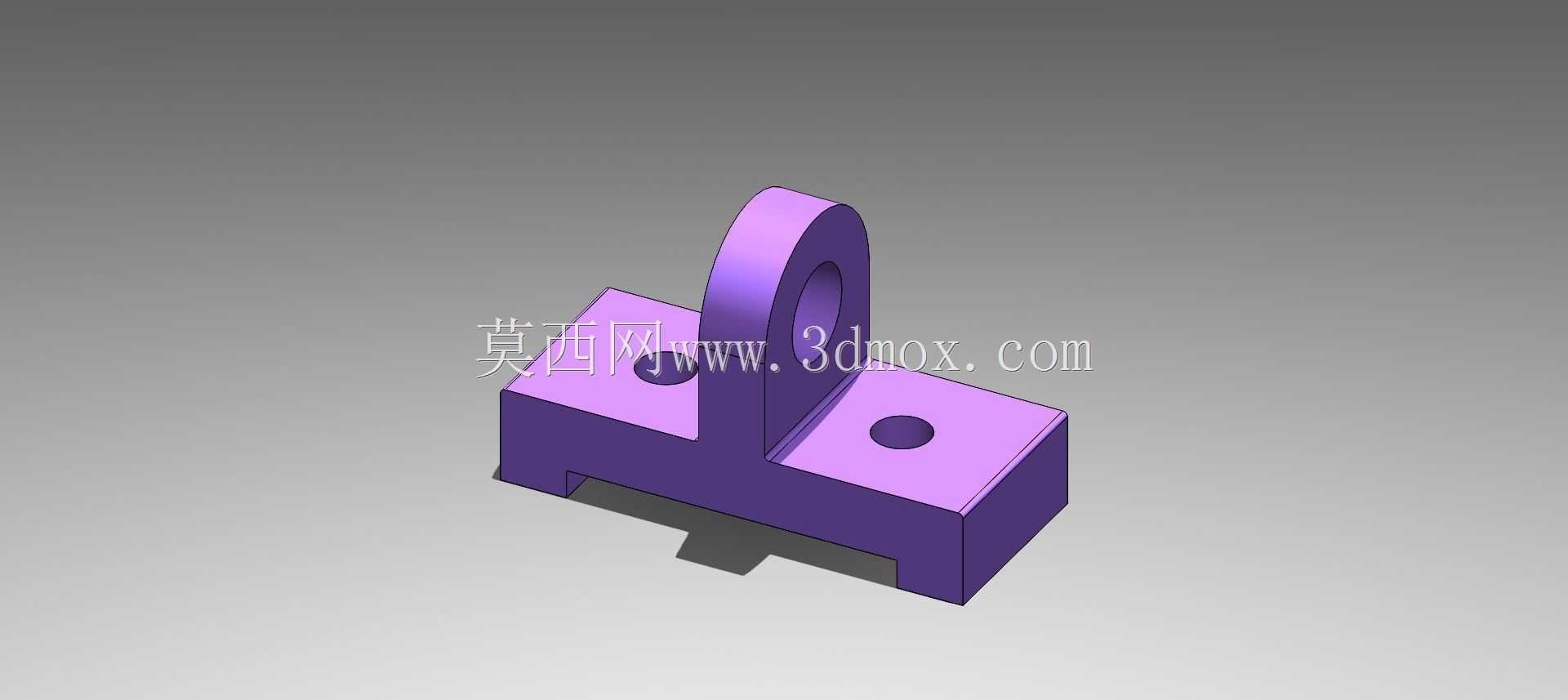

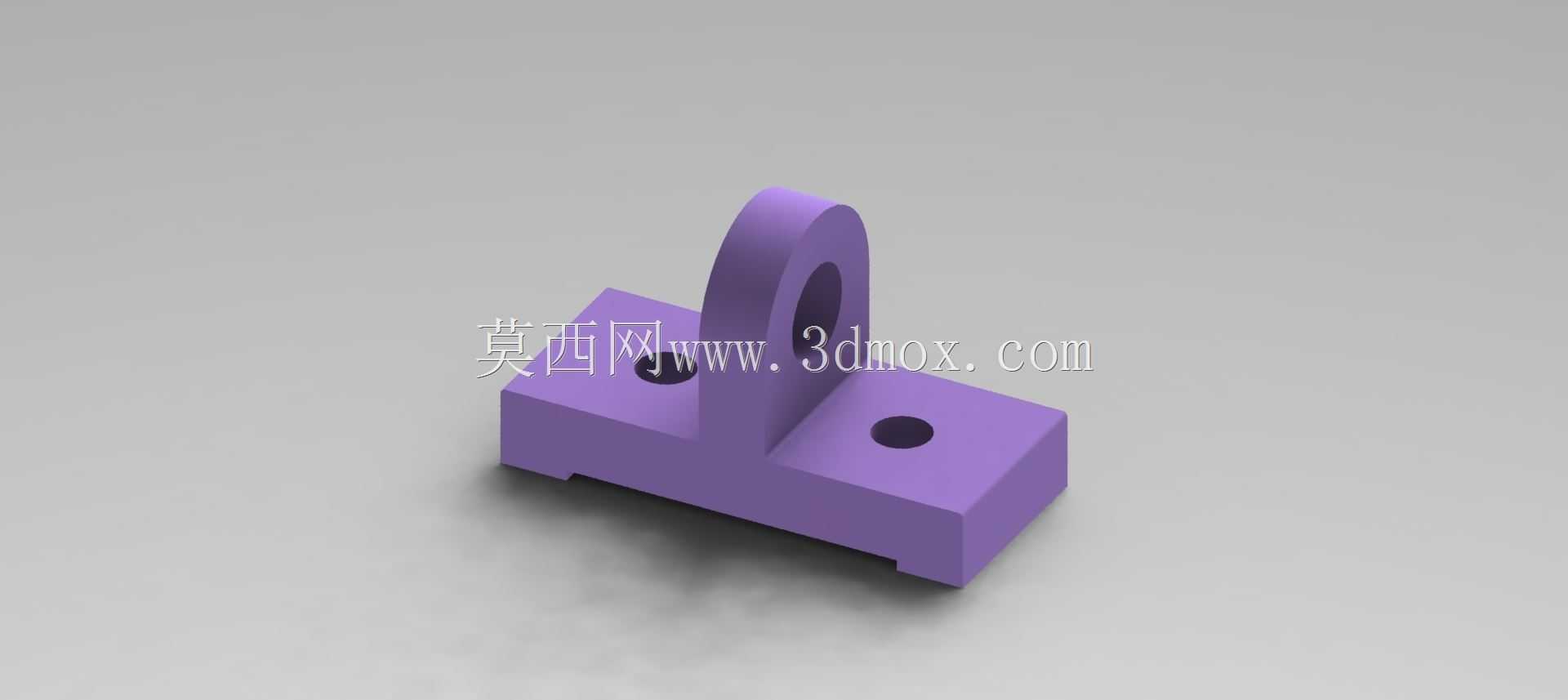

带立式吊耳的双孔安装基座结构件

　　该结构件属于小型设备配套的连接固定类构件，日常多应用在轻工自动化生产线的小型工位模组、检测类设备的传感元件安装支架场景中，也可作为小型工装夹具的定位连接基座使用，承担部件定位、载荷传递与辅助吊装的复合功能。从结构设计逻辑来看，底部采用带缺口的矩形块体作为承载主体，底面预留的卡槽结构可直接卡入对应规格的工业铝型材导轨，无需额外加工适配槽位，安装时可沿导轨方向快速调整位置，调整到位后通过基座平面上的两个沉头通孔穿入螺栓完成锁紧固定，沉孔设计可保证螺栓头完全埋入构件平面，不会突出平面干涉上方安装的其他部件，避免装配时出现间隙不均、部件翘起的问题。基座中部垂直向上延伸的立式耳板是核心功能结构，耳板上加工的同轴通孔可穿入销轴或铰接螺栓，

　　用来连接需要小角度摆动的连杆类零件，或是作为小型部件的临时吊装挂点，耳板与底部基座的衔接位置做了等半径圆弧过渡，没有尖锐的直角应力集中区，能有效降低交变载荷作用下的结构开裂风险，即使长期承受小幅摆动带来的反复载荷，也能保证结构强度冗余。从安装边界来看，构件整体轮廓规整，无外伸的易磕碰结构，底部卡槽的宽度、深度均按照常规工业铝型材的槽口标准设计，两个安装孔的孔距符合通用机械安装的孔距规范，耳板的通孔中心高度经过适配计算，既不会因为高度过低导致铰接部件与基座平面发生运动干涉，也不会因为高度过高造成整体重心上移、安装后稳定性下降。实际应用中，这类构件不需要额外做表面处理，采用常规碳钢或铝合金加工即可满足使用需求，加工时仅需通过铣削、

　　钻孔两道核心工序就能完成外形与孔位加工，圆弧过渡位置可通过成型铣刀一次加工到位，不需要后续钳工修磨，加工效率较高，适合小批量配套生产。建模过程中需要重点关注卡槽与安装孔的位置公差，耳板通孔与基座底面的垂直度公差需要控制在合理范围内，避免铰接安装后出现卡滞、摆动不畅的问题，同时沉头孔的深度需要匹配对应规格螺栓的头部高度，保证装配后平面度符合要求。
