带肋支撑立式安装角座结构件

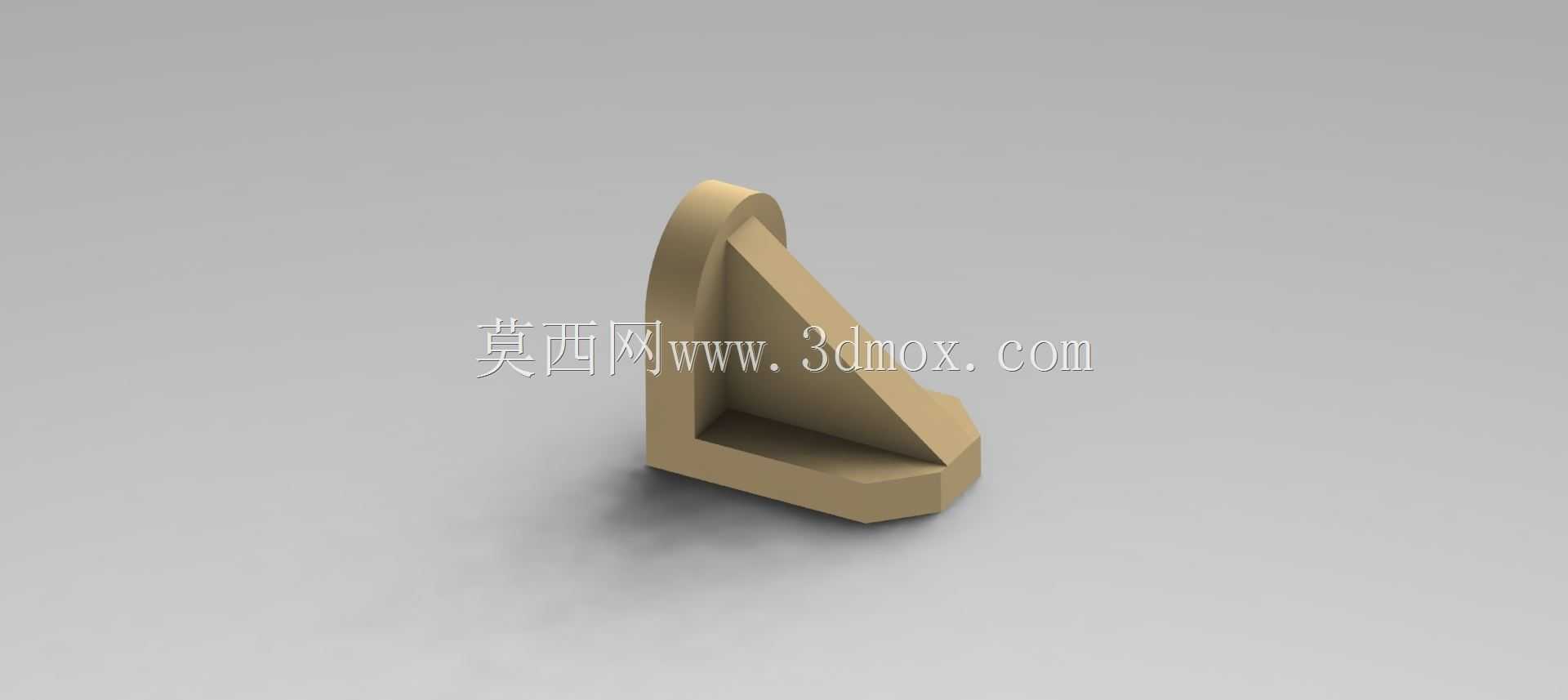

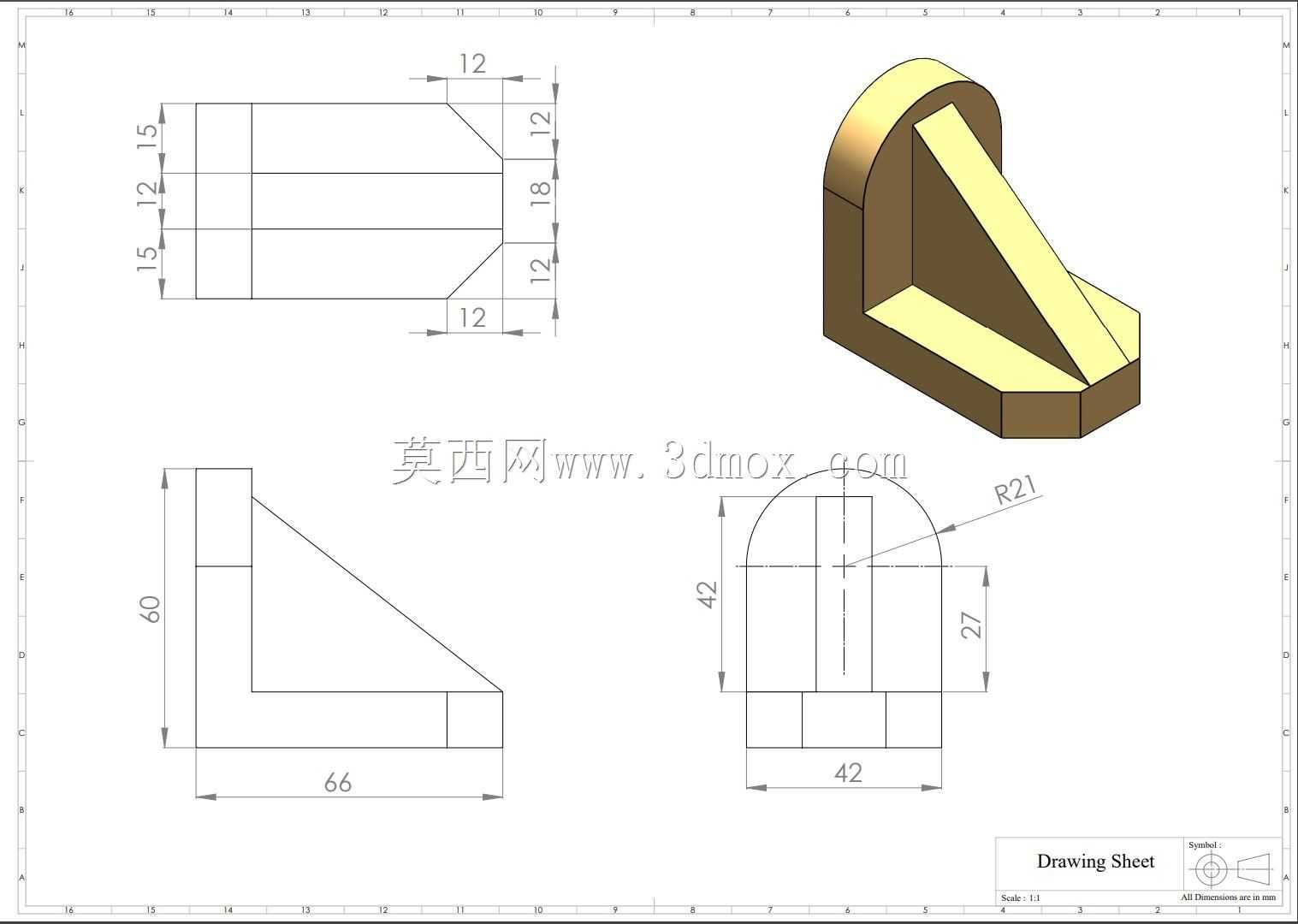

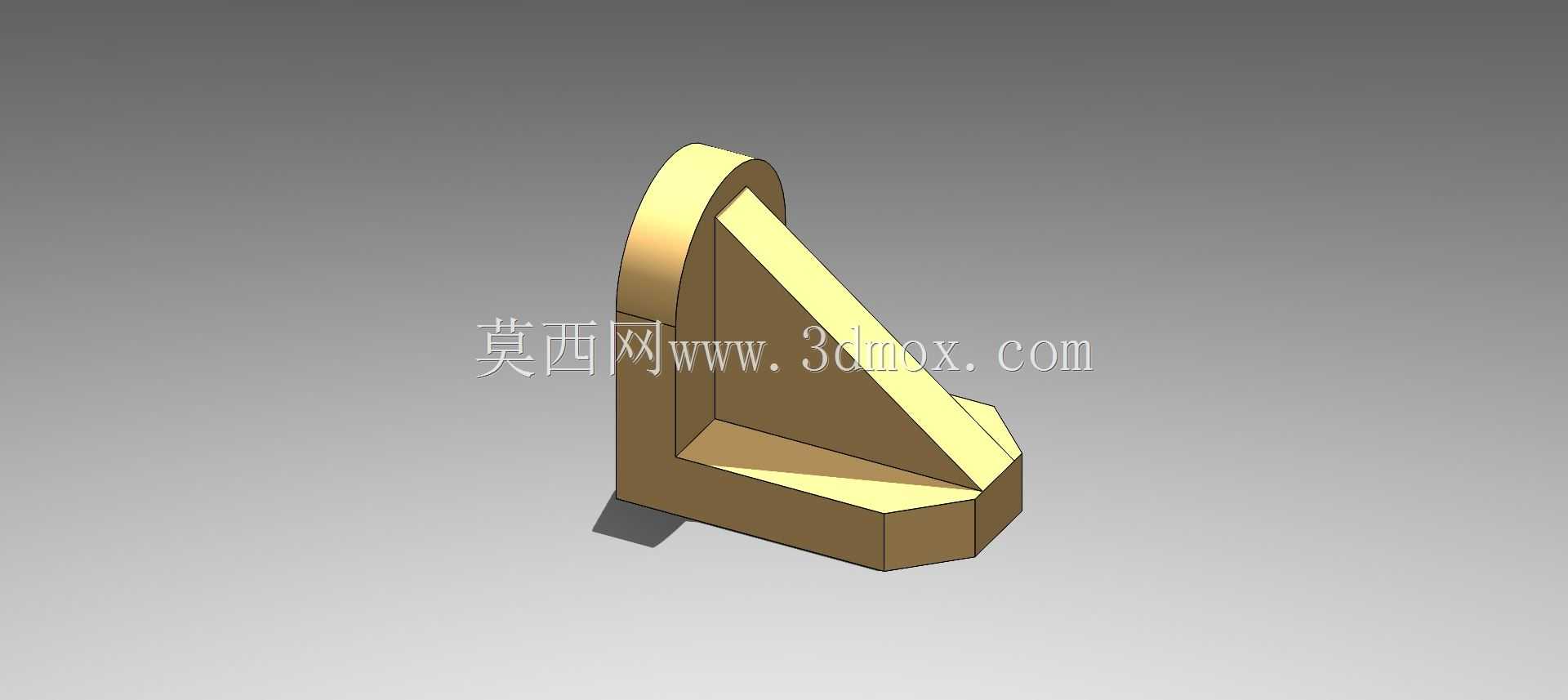

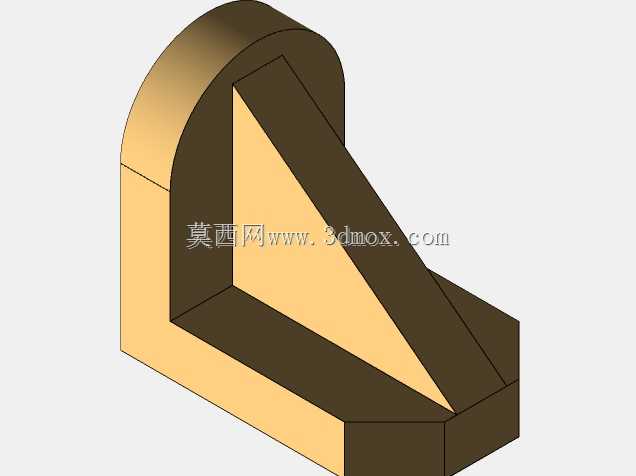

　　这类带三角加强肋的立式角座结构件，在轻工自动化生产线、小型检测设备的机架搭建场景中应用十分广泛，多数时候作为光电类检测元件、小型导向轴、微型气动执行件的安装承载基体，承担定位支撑、抗形变加固的作用。从结构设计逻辑来看，主体采用L型弯折的基体构型，竖直段顶部做了半圆弧收边处理，既可以去除尖锐棱边避免装配时划伤操作人员，也能在不额外增加整体重量的前提下，提升竖直安装边的结构刚度，减少竖直方向受载时的应力集中问题。三角加强肋从竖直段内侧中部延伸至水平段的端部位置，肋板厚度与基体壁厚保持一致，能够有效抵消水平段外伸承载时产生的下弯力矩，避免长期受载后出现塑性形变。水平段的端部做了斜切收头处理，并非直角构型，

　　这一设计主要是为了避让安装位周边的相邻管线、相邻结构件，减少装配时的干涉风险，同时也能缩减零件整体的占用空间。从安装边界来看，竖直安装面与水平安装面的平面度公差通常控制在0.05mm以内，两个安装面的垂直公差不低于IT8级，能够保证安装在其上的功能元件定位精度满足常规检测、导向工位的使用要求。这类零件的壁厚设计均匀，整体没有出现壁厚突变的结构，不管是采用铝合金铣削加工、还是采用工程塑料注塑成型，都能有效避免加工过程中出现的应力变形、注塑缩痕等问题。实际选型使用时，需要注意水平段的外伸长度与承载载荷的匹配关系，当承载重量超过额定负载时，可以在肋板侧面额外增加辅助支撑筋，或者更换壁厚更大的同构型零件。竖直安装面通常预留两个沉头安装孔，

　　用于将整个角座固定在设备的铝型材机架或者钢板立面上，水平安装面则根据搭载元件的安装尺寸预留对应的螺纹孔或者光孔，不需要二次加工即可直接完成元件装配，能够大幅缩短现场设备组装的调试周期。在一些对轻量化有要求的检测设备中，这类角座也会采用ABS或者尼龙材质加工，在满足支撑刚度要求的前提下，有效降低设备整体自重，同时具备一定的减震性能，减少设备运行时的振动传递到搭载的检测元件上，保障检测数据的稳定性。
