箭头形插接式机械定位构件结构设计

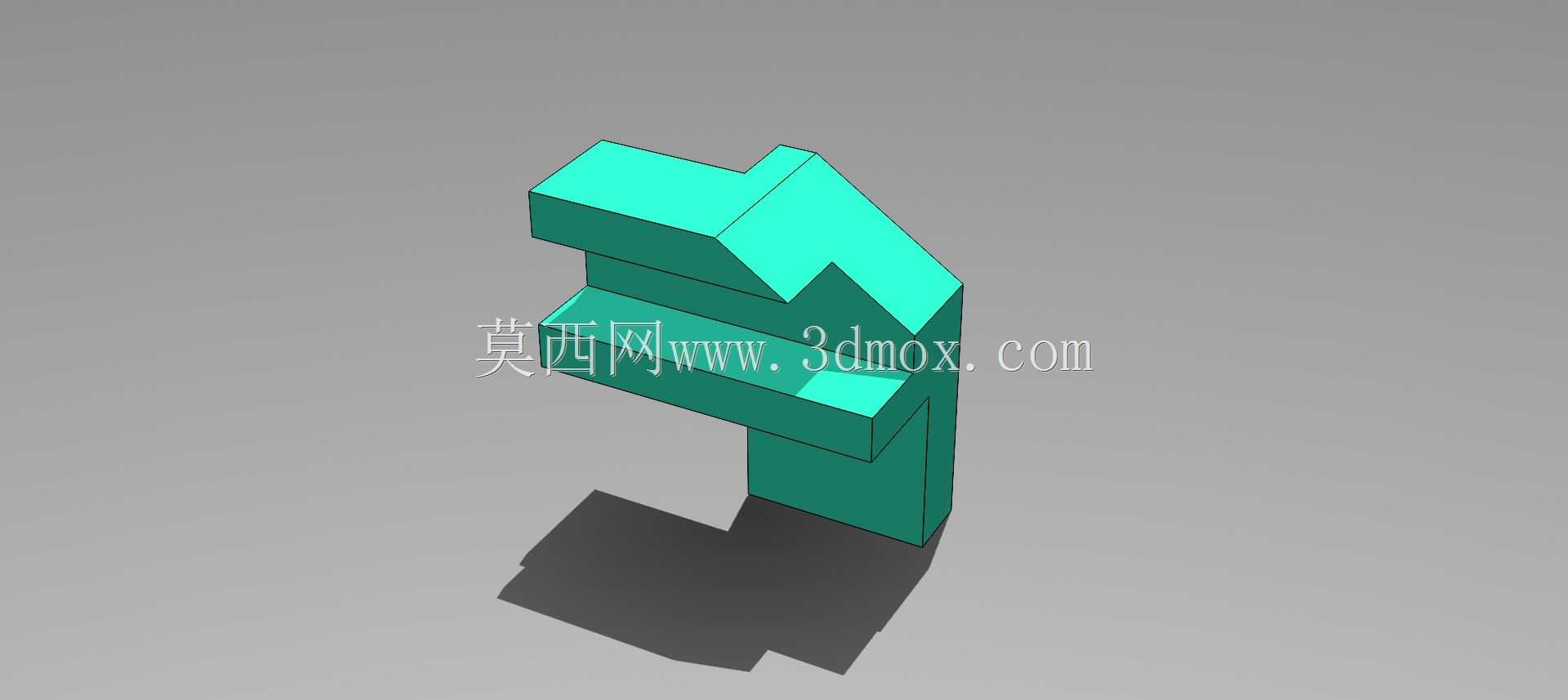

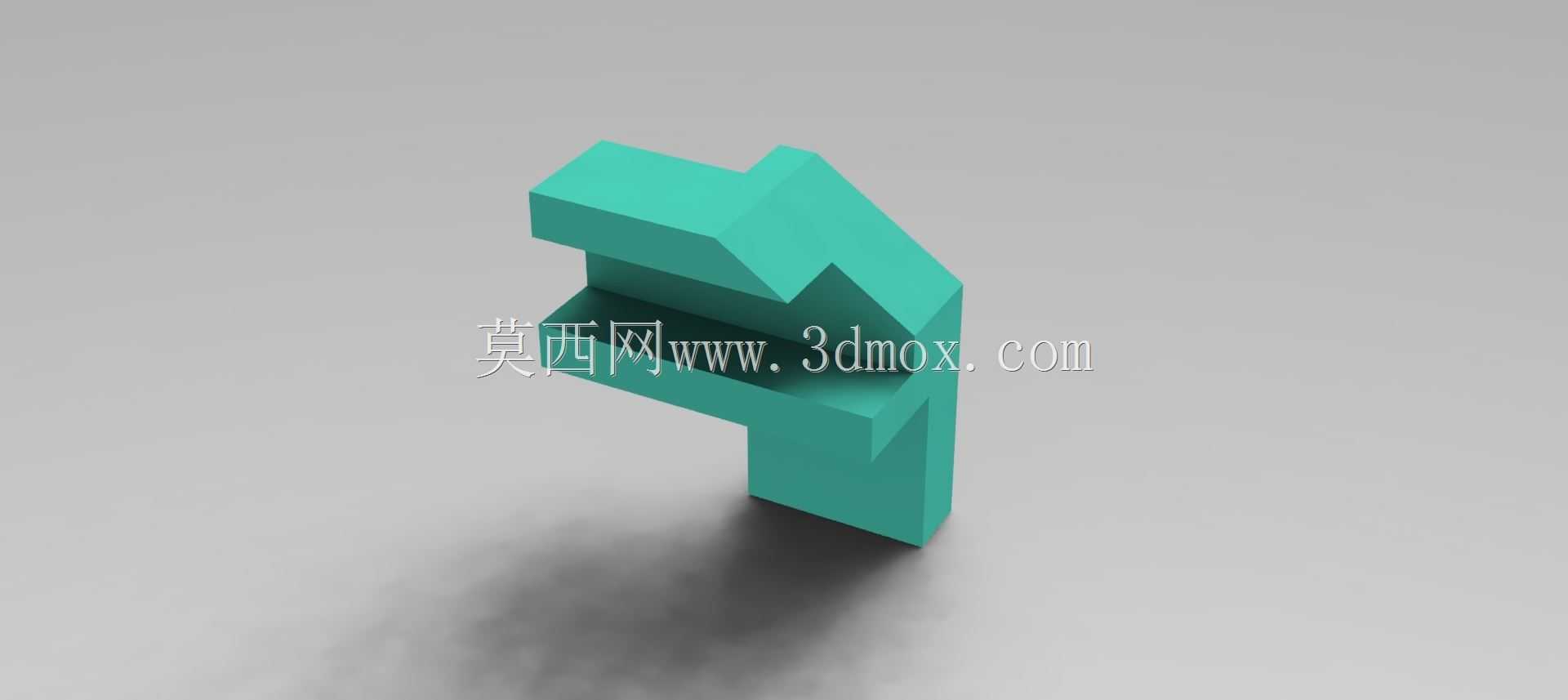

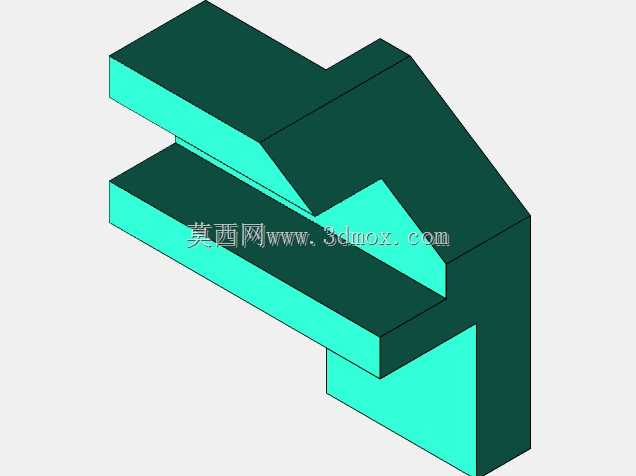

　　这类箭头造型的插接定位构件，多应用在自动化产线的工位导向、工装夹具的快速对位、检测设备的触发端结构中，依靠自身的几何形态完成无额外紧固件的快速插接定位，减少装配环节的紧固件使用量，提升工位换型的拆装效率。从结构形态来看，构件整体采用等壁厚的实体结构设计，箭头端的斜向导向面做了连续的等半径过渡处理，避免插接过程中出现棱角卡滞，同时斜向导向面的角度经过匹配计算，能够在插接时自动修正对位偏差，允许对接端存在±2mm的装配错位量，降低对接工位的加工精度要求。构件的竖直段为插接配合段，截面尺寸与对接基座的安装槽保持H7/h6的间隙配合公差，竖直段的侧壁做了0.2mm的拔模斜度，既方便注塑或铣削加工时的脱模/退刀，

　　也能在插接到位后依靠侧壁的贴合摩擦力实现初步预固定，不需要额外的预紧操作就能保持装配位置稳定。箭头部分的横向突出结构为限位止挡面，当构件插接到位后，突出结构的下端面会与对接基座的上端面完全贴合，限制构件的继续下行，同时两个突出的翼边能够限制构件的周向转动，保证箭头指向的角度精度，在导向标识类应用场景中，能够确保指示方向的偏差不超过1°，满足产线工位的方向指引要求。从安装边界来看，构件整体的最大外轮廓尺寸控制在较小范围内，竖直段的长度根据插接深度设计，预留了3mm的安全余量，避免插接到位后构件下端与安装槽底部出现硬接触磕碰，箭头端的突出翼边宽度比安装槽的开口宽度大4mm，确保止挡面能够完全覆盖安装槽边缘，不会出现构件掉入安装槽的情况。

　　设计过程中优先考虑了加工工艺性，整个构件没有复杂的曲面结构，所有棱边都做了R0.5的圆角处理，既可以采用数控铣削直接加工金属材质的样件，也可以直接开模采用工程塑料注塑批量生产，不需要额外的后续加工工序，能够有效控制单件的生产成本。在实际使用场景中，这类构件既可以作为产线的可视化导向标识部件，也可以作为传感器触发端的触发拨片，依靠箭头端的斜面推动传感器的触发滚轮，实现工位到位信号的触发，相比普通的圆柱触发销，箭头形的结构能够在横向存在偏移时依然顺利触发传感器，提升检测环节的可靠性，减少因对位偏差导致的信号漏触发现象。构件的壁厚设计均匀，没有出现壁厚突变的结构，在注塑生产时能够避免出现缩痕、翘曲等成型缺陷，保证批量生产时的尺寸一致性，金属材质加工时也能减少铣削过程中的应力变形，确保零件的形位公差满足装配要求。
