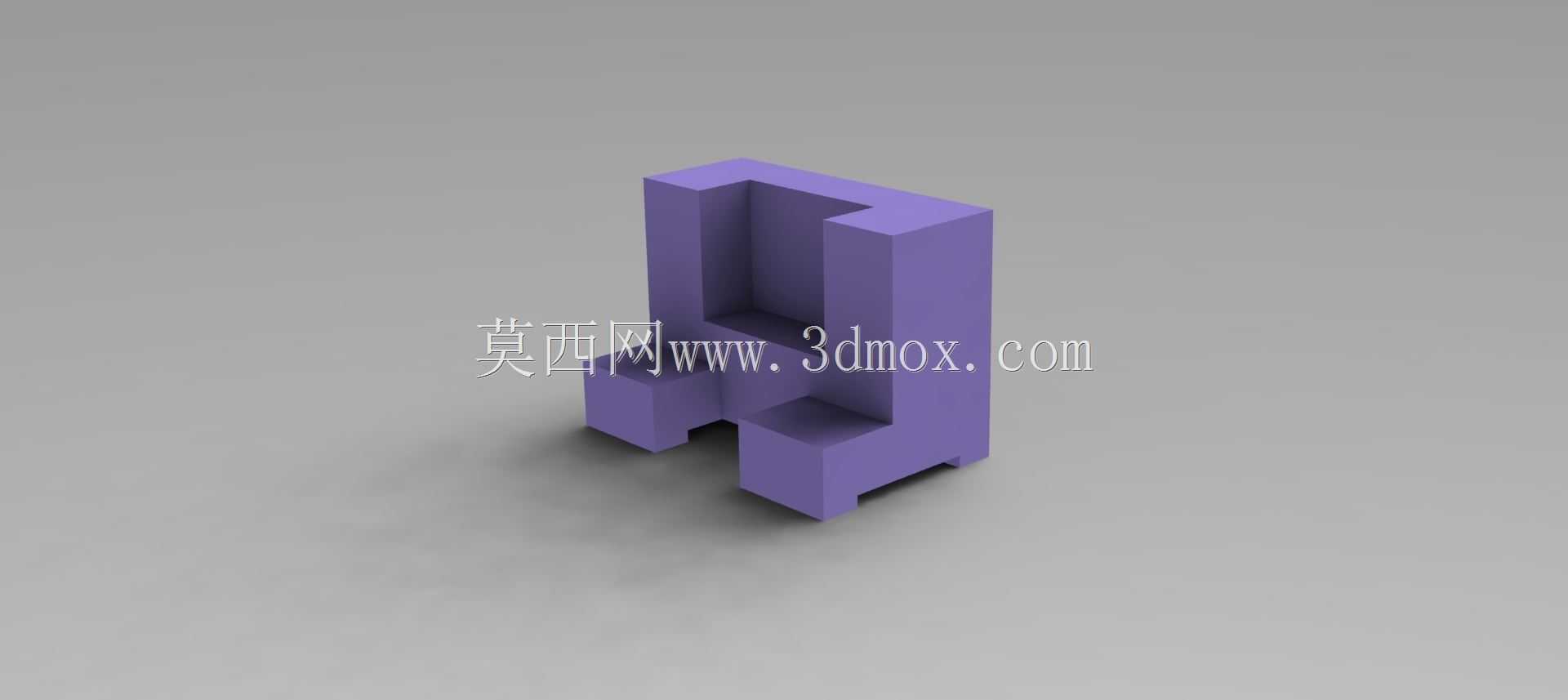

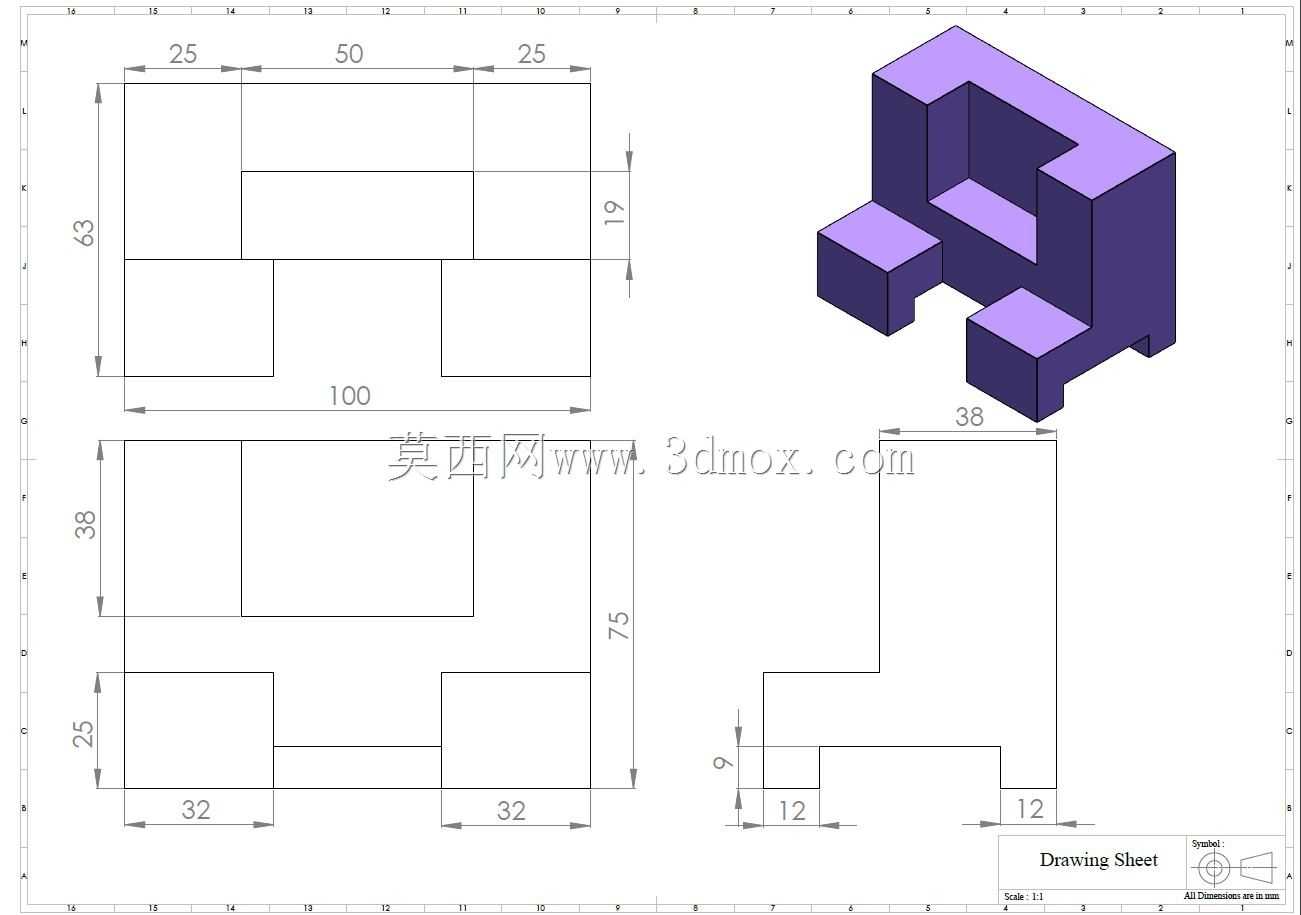

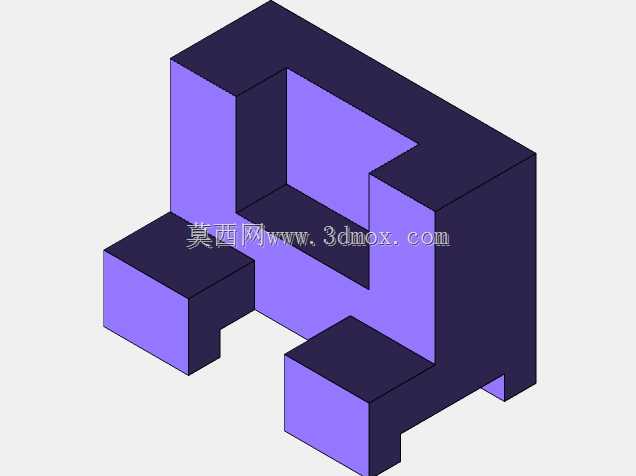

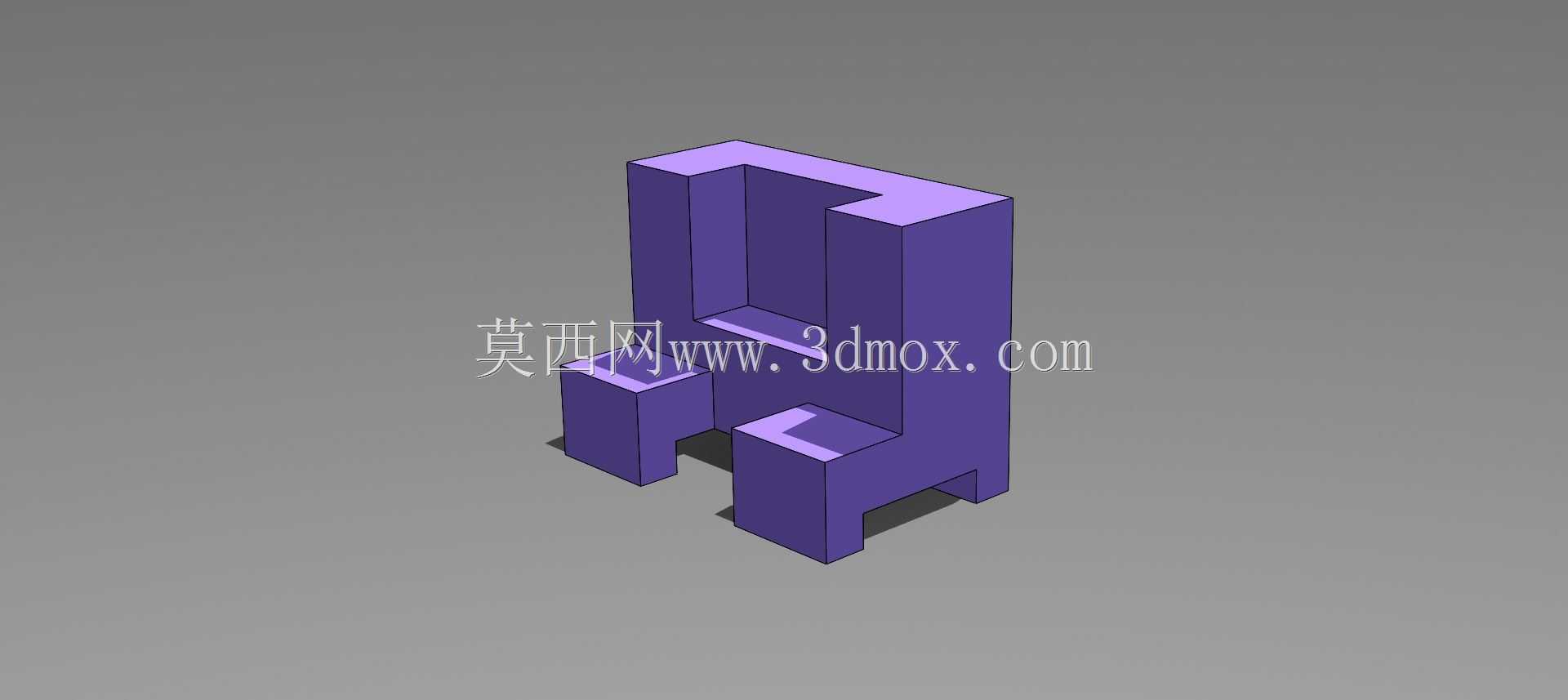

凹形槽式定位支撑结构练习构件

　　该构件属于机械结构练习类的定位支撑零件，整体采用一体化块式结构设计，主体为竖直立板搭配底部双侧凸台支撑的构型，立板中部开设通槽，底部两个支撑凸台之间预留避让间隙，可在装配场景中实现对配套零件的侧向定位与竖向承载。从实际应用场景来看，这类结构常出现在小型工装夹具的定位模块、自动化生产线的工件承托位、检测设备的传感器安装支座中，依靠自身的凹凸配合面限制配套零件的水平位移，底部的支撑脚可嵌入安装基座的对应卡槽内，无需额外设计复杂的锁紧结构即可实现快速定位。设计过程中优先考虑了结构的成型工艺性，所有棱边均做了等半径倒角处理，避免应力集中导致的零件开裂，立板的厚度与底部支撑凸台的宽度按照1:0.8的比例设置，既保证了竖直方向的承载刚度，

　　又不会因材料冗余增加整体重量。安装边界方面，构件底部的两个支撑脚间距为固定值，适配安装基座上标准间距的卡槽，立板后侧为平整安装面，可直接贴合设备安装板通过螺栓锁紧，中部的通槽可穿过配套的检测线路或者定位销，避免装配时出现干涉。从功能特性上看，该结构没有设置活动部件，属于固定式支撑定位件，依靠自身的形面精度实现定位功能，建模过程中通过拉伸、切除、倒角等基础特征即可完成，适合作为三维建模入门阶段的特征练习案例，帮助初学者掌握块类零件的建模思路，理解支撑类零件的刚度匹配、避让空间设计、安装面配合等工程设计要点。实际生产中这类零件多采用铝合金或者工程塑料加工，铝合金材质的构件可用于承载较重的金属工件，工程塑料材质的构件可用于电子元器件检测工位的承托，避免刮伤工件表面，不同材质的选型完全根据实际工位的承载需求与接触工件的材质确定。
