精密端面直齿传动盘结构设计

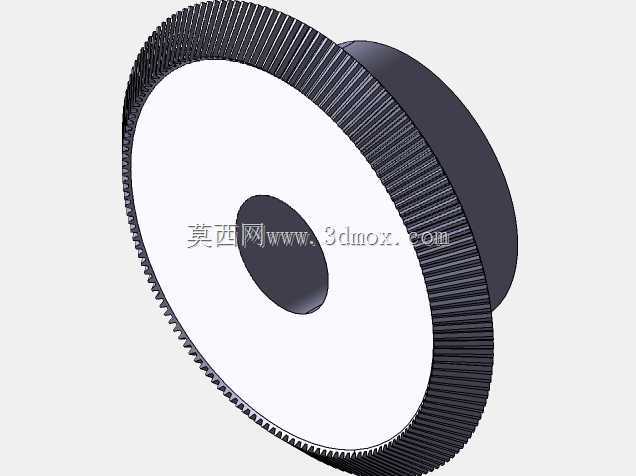

　　该端面直齿传动盘主要用于需要在有限轴向空间内实现交错轴或平行轴动力传递的场合，常见于小型分度机构、微调进给装置、仪器仪表传动链以及自动化设备的末端执行组件中。与常规外啮合圆柱齿轮相比，这类齿盘将轮齿布置在圆盘端面上，能够在不显著增加径向尺寸的前提下获得较大的啮合接触面积，适合低速、轻载但对定位手感和传动同步性有要求的工位。实际使用时，齿盘既可以与配对小齿轮组成减速副，也可与另一同参数端面齿盘配合实现端面离合、锁紧或分度定位，在旋钮调节、档位切换、角度锁止等结构中应用较多。从结构上看，零件主体由圆盘基体、背部凸台和中心安装孔组成。外缘端面均匀分布细密直齿，齿向沿圆盘径向延伸，齿顶与齿根过渡规整，可保证啮合过程中接触线稳定，

　　降低偏载造成的局部磨损。背部圆柱形凸台用于嵌入安装座或轴承内孔，形成径向定位基准；中心通孔则用于穿设紧固螺钉或安装轴，使齿盘能够可靠固定在转轴、调节杆或面板支架上。圆盘平面与凸台外圆之间应保持较高同轴度，否则转动时会出现齿面间隙不均、啮合卡顿甚至单边磨损加剧的问题。建模过程中需优先确定分度圆、齿根圆、齿顶圆及齿厚参数，再依据安装空间约束盘体直径和凸台高度。齿形数量直接影响单步转角与传动分辨率：齿数越多，单次啮合对应的角位移越小，微调精度越高，但齿形尺寸相应缩小，对加工和装配公差更敏感。因此在设计阶段不能单纯追求齿数，而应结合承载要求、操作力矩和允许回差综合权衡。盘体厚度需满足齿根强度要求，避免在频繁启停或冲击载荷下出现断齿；

　　凸台高度则要兼顾定位长度与整体轴向边界，过长会浪费安装空间，过短则会导致支撑刚度不足。安装边界方面，设计时应预留配对齿轮的中心距调节余量，以便通过微调轴位控制齿侧间隙。中心孔与安装轴之间建议采用小间隙配合或定位面压紧方式，既要保证转动灵活，又要限制径向窜动。若用于手动调节机构，可在齿盘与固定座之间增加阻尼垫片，使啮合转动时获得清晰档位感；若用于动力传动，则需校核齿面接触强度和齿根弯曲强度，并在装配时保证两啮合轴线的平行度或相交角度。该类零件的三维建模重点在于齿形阵列、基准同轴和安装面简化，模型可直接用于干涉检查、装配模拟和工程图生成，也可为后续注塑、粉末冶金或机加工工艺制定提供结构依据。
