直齿圆柱齿轮传动件结构设计

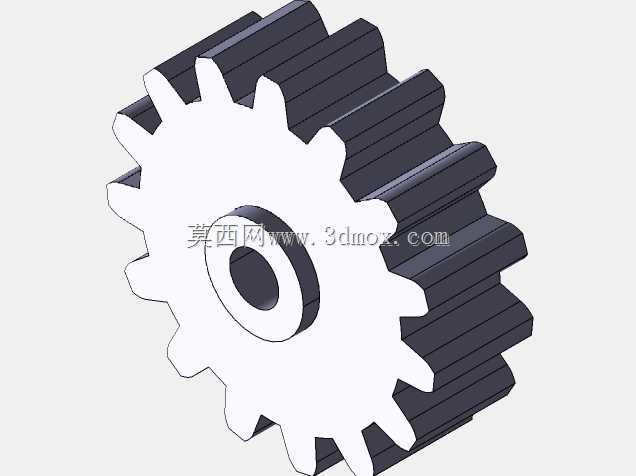

　　这款直齿圆柱齿轮的建模过程，首先要从传动链的载荷匹配切入，齿宽、齿顶圆与内孔的比例关系，完全围绕平行轴间的定比传动需求设定。日常选型中，这类零件大量出现在轻工输送线、小型工装夹具的减速单元、机床辅助进给机构里，区别于斜齿轮的轴向力特性，直齿在装配时不需要额外配置止推轴承来抵消轴向载荷，对支撑座的结构要求更简单，很多低速、轻载、对传动噪音容忍度稍高的工位，都会优先选用这类结构。从结构细节看，轮齿沿轴向等宽分布，齿廓采用标准渐开线齿形，建模时齿根处做了连续过渡，没有尖锐棱角，这一点对应实际加工中的铣齿或插齿工艺，也能避免热处理时的应力集中。中心的通孔是核心安装基准，孔壁与齿顶圆、齿根圆保持严格同轴，

　　装配时通过平键或者过盈配合与传动轴固定，孔口的小凸台结构，一方面可以在安装时抵住轴肩完成轴向定位，另一方面也能减少齿轮与相邻垫片、轴承端面的接触面积，降低装配面的平面度加工要求。实际布局传动结构时，要先确认这枚齿轮的安装边界：齿顶圆决定了啮合副的中心距范围，齿宽决定了轴向需要预留的安装空间，内孔尺寸直接匹配对应直径的传动轴。设计中不需要额外设计减重孔，整体实心轮体的刚性足够应对常规冲击载荷，在频繁正反转的工位里，实心结构的轮体抗形变能力远优于辐板式结构。建模阶段的齿形阵列需要严格控制齿距误差，每一个轮齿的齿厚、齿槽宽度保持一致，才能保证啮合时齿侧间隙均匀，不会出现卡滞或传动空程过大的问题。

　　这类直齿轮的失效形式多集中在齿面磨损与轮齿折断，所以结构上保证齿根过渡圆角、均匀的齿宽受力，是提升使用寿命的关键。在开放式传动的工况下，这种没有额外遮挡的直齿结构也便于日常加注润滑脂、清理齿面附着的粉尘碎屑，维护难度远低于封闭在箱体内的齿轮组。很多入门级传动设计中，工程师常忽略齿宽与轴径的匹配，这枚齿轮的齿宽略大于啮合接触所需的最小宽度，既可以补偿少量的装配轴向错位，也能在长期磨损后仍保留足够的啮合接触面积，不用频繁更换零件。
