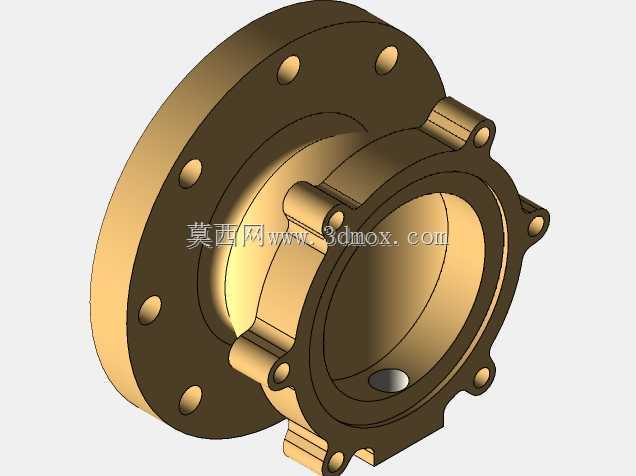

带侧装接口法兰式传感安装基座结构

　　该构件属于传感检测系统的配套安装基座，日常多应用在工业流体管路、液压动力单元、气动控制回路的检测点位布设场景中，核心作用是为压力、流量类传感检测元件提供稳定的安装定位基准，同时实现检测元件与主回路的密封衔接，避免介质泄漏影响检测精度与系统运行稳定性。从结构设计逻辑来看，整体采用盘式法兰作为主体承载结构，大直径端面上均匀布设的通孔用于和主设备的安装面完成螺栓锁紧，孔位的节圆尺寸与孔径公差经过匹配校核，能够适配多数工业场景下DN50-DN80通径的管路接口安装边界，安装面预留的密封槽可适配O型密封圈，在1.6MPa公称压力的工况下可保证密封可靠性。主体中段的阶梯内孔做了同轴度公差约束，内孔的不同直径段分别对应传感元件的插入定位段、

　　介质流通段，能够保证传感元件的检测探头正对介质流向，减少流道紊流对检测数据的干扰。侧面均匀分布的多个凸台接口属于扩展安装位，可根据现场布线需求安装航插接头、泄压阀或者旁通取压接头，无需额外在主法兰上开孔改造，降低现场安装的二次加工工作量。设计过程中优先考虑了安装维护的便捷性，侧方凸台的位置避开了主法兰螺栓的锁紧操作空间，使用常规套筒扳手即可完成所有安装螺栓的锁紧作业，不会出现工具干涉的问题。构件的轴向总长度控制在合理范围，不会因为安装基座额外增加过多的管路轴向占用空间，适合在设备内部布局紧凑的场景下使用。外轮廓的局部切边结构属于防呆设计，安装时可通过切边位置快速对齐主设备上的定位标记，避免安装角度偏差导致侧方接口朝向不合理，

　　影响后续接线与旁通管路连接。壁厚设计上做了等强度优化，法兰盘根部、侧凸台与主体衔接位置都做了圆角过渡，减少应力集中问题，在承受管路振动、介质压力冲击的工况下，不会出现局部应力过大导致的开裂问题。内孔的表面粗糙度要求控制在Ra1.6以内，既可以减少介质流动的阻力，也能避免粗糙表面残留介质杂质影响检测元件的长期工作稳定性。所有安装孔的位置度公差控制在0.1mm以内，可保证与不同厂家同规格传感元件的互换性，无需针对单一品牌的元件做定制化修配。在实际选型使用时，需要确认主设备安装面的法兰节圆尺寸与该构件匹配，同时根据现场介质类型选择对应材质的密封件，该结构本身的尺寸边界可兼容常规工业环境下的多数传感元件安装需求，侧方扩展接口的螺纹规格统一采用标准管螺纹，可直接适配市面常规的气动、液压接头配件，减少配件采购的选型成本。
