杠杆触发式气动检测传感装置结构设计

　　在轻工包装、电子元器件组装、小型工件分拣这类离散制造产线里，工件到位检测的可靠性直接决定整线节拍的稳定性，接触式气动传感装置凭借抗粉尘、抗电磁干扰的特性，在焊装工位、粉体输送工位、潮湿清洗工位的应用占比一直不低，这款杠杆触发式的气动检测结构，就是针对窄安装空间、频繁触发工况做的适配设计。

　　从实际使用场景来看，这类装置不需要额外布设供电线路，仅靠气路通断就能输出开关信号，在有防爆要求的涂装车间、存在强电磁干扰的高频焊接工位，不会出现光电传感器易受粉尘遮挡、接近传感器受金属屑干扰误触发的问题，当被检测工件移动到检测位时，会触碰外露的杠杆触发臂，通过内部机械结构的位移切换气路通断状态，向后端的气动逻辑阀或者气电转换模块输出到位信号，完成工件存在性的判断，既可以用在流水线的工件到位检测，也能集成在工装夹具上做工件装夹到位的确认，避免夹具误动作压伤工件或者损坏刀具。

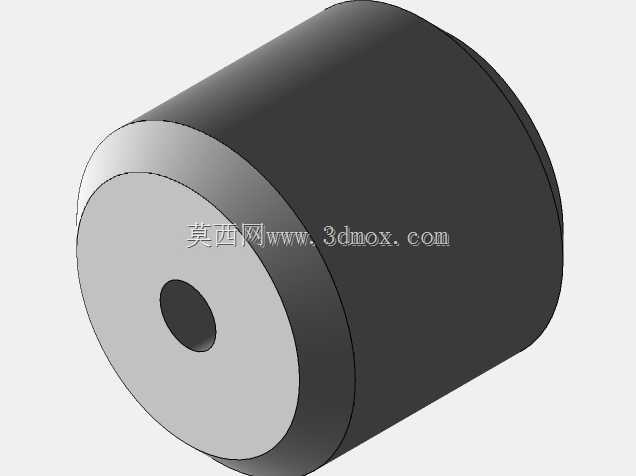

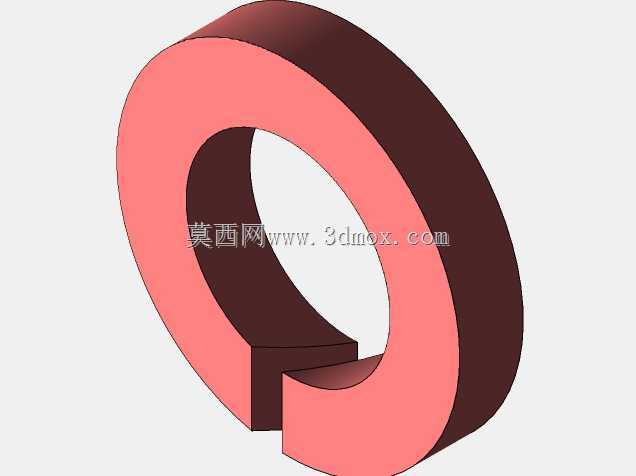

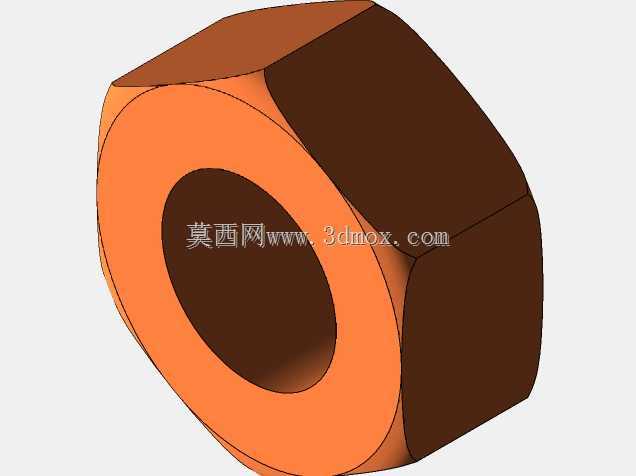

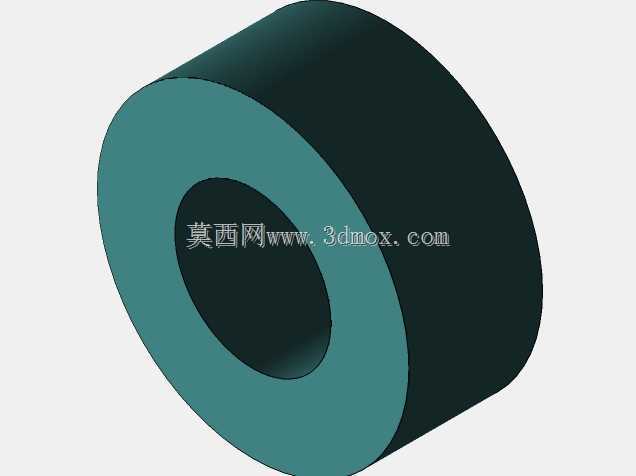

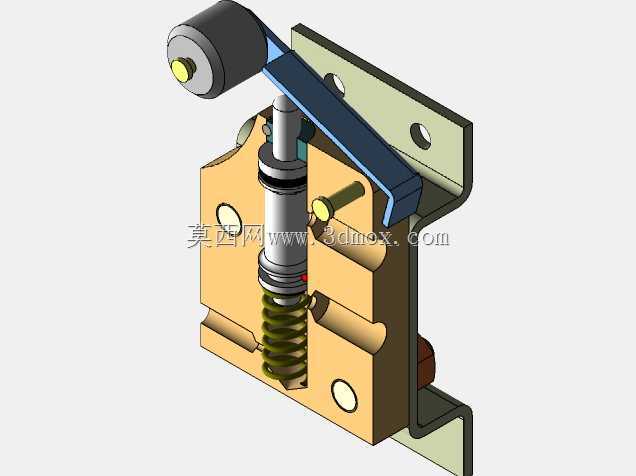

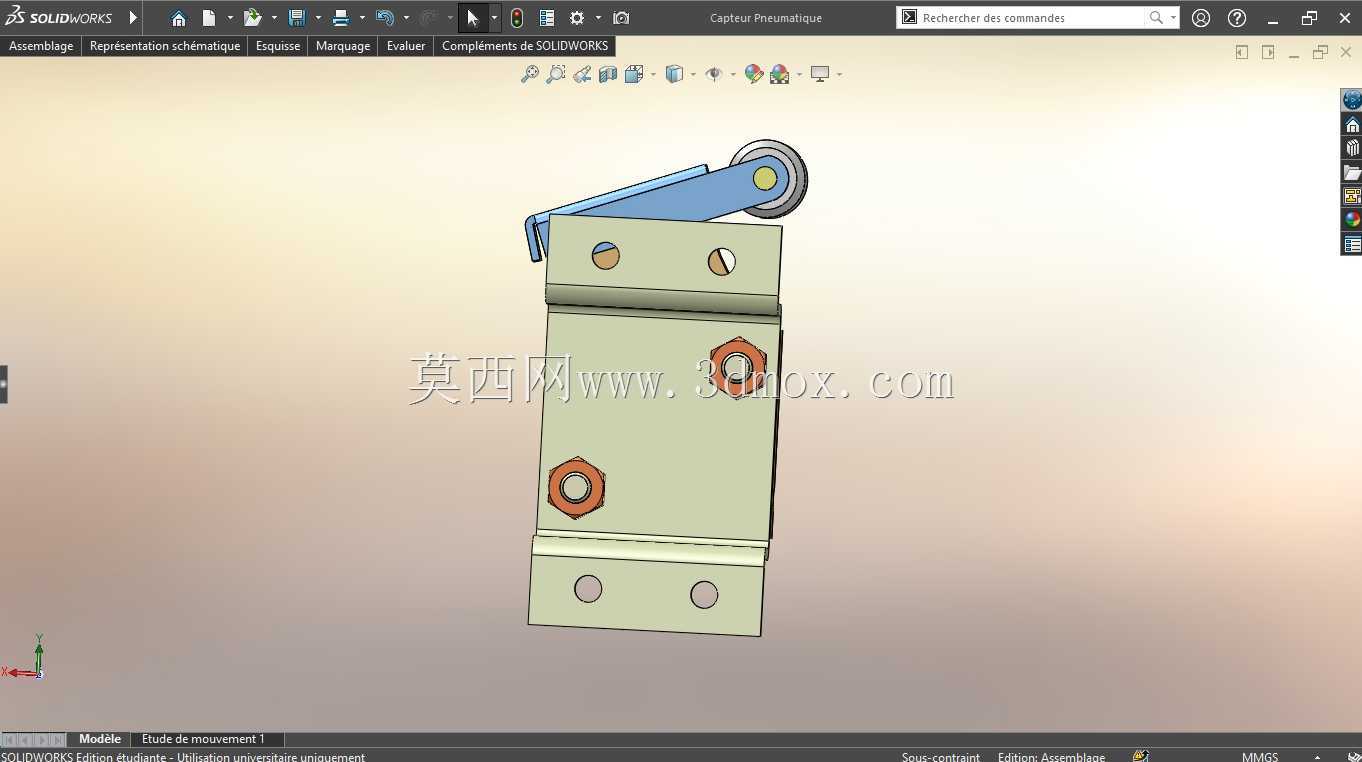

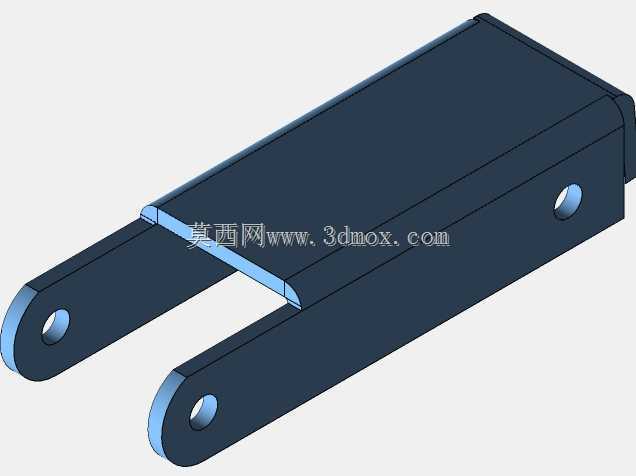

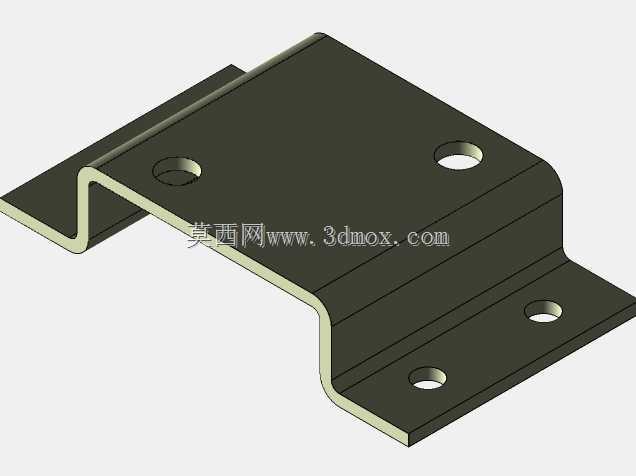

　　结构设计上，这款装置采用了侧装式的L型安装支架，支架上预留了两个长圆形安装孔，安装时可以根据实际检测高度做上下方向的微调，不需要额外加工调整垫片，适配不同高度的工件检测需求。触发端采用加长的蓝色杠杆臂设计，相比直动式的传感触头，杠杆结构放大了触发行程，哪怕工件存在±2mm的位置偏差，也能可靠触发，不会因为工件位置偏移出现漏检；杠杆臂的转轴部位采用耐磨衬套配合，在每分钟30次以内的频繁触发工况下，能长期保持转动间隙稳定，不会因为磨损出现触发行程漂移。内部的阀芯组件采用弹簧复位结构，弹簧的预紧力经过调校，触发力度控制在1.5N左右，既不会因为工件输送过程中的轻微震动出现误触发，也不会因为触发力过大刮伤软质工件的表面，比如薄铝片、塑料壳体这类易刮伤工件的检测场景，也能稳定使用。气路接口设置在装置的侧端，采用常规的快插接口规格，和工厂常规的气动气管可以直接适配，不需要额外做转接头。

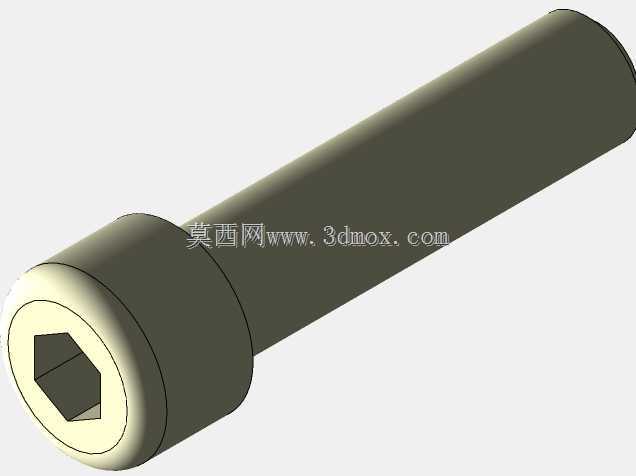

　　安装边界方面，这款装置整体的安装占用空间很小，支架的安装孔距为22mm，整体伸出安装面的厚度不到30mm，在空间紧凑的工装夹具内部、输送线的侧边护板位置都能安装，不会和周边的运动部件产生干涉。触发臂的初始位置可以通过端部的调节螺钉做微调，根据不同的检测距离要求，调整杠杆臂的初始角度，适配不同尺寸规格的工件检测需求。内部的阀芯和阀体之间采用间隙密封配合，不需要额外加装密封圈，减少了易损件数量，长期使用过程中不需要频繁更换密封件，维护成本更低。装置的外露金属部件都做了镀镍防锈处理，在有轻微水雾、切削液飞溅的工位也能长期使用，不会出现锈蚀卡滞的问题。

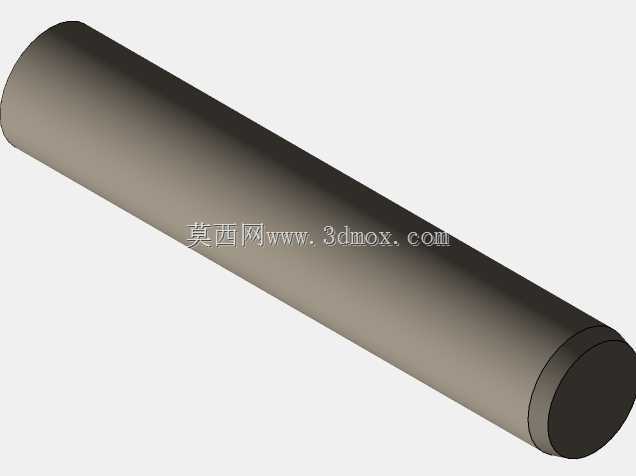

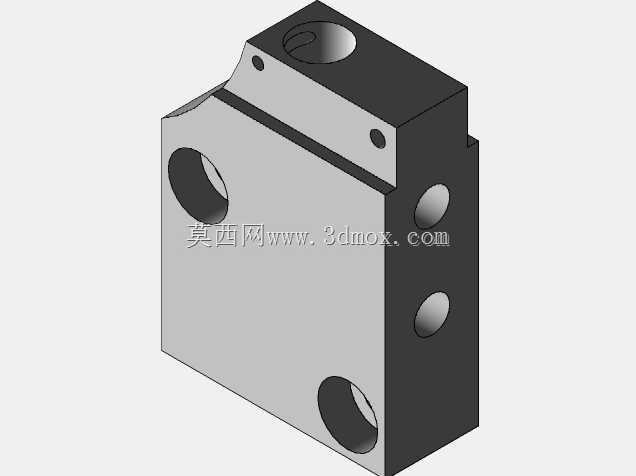

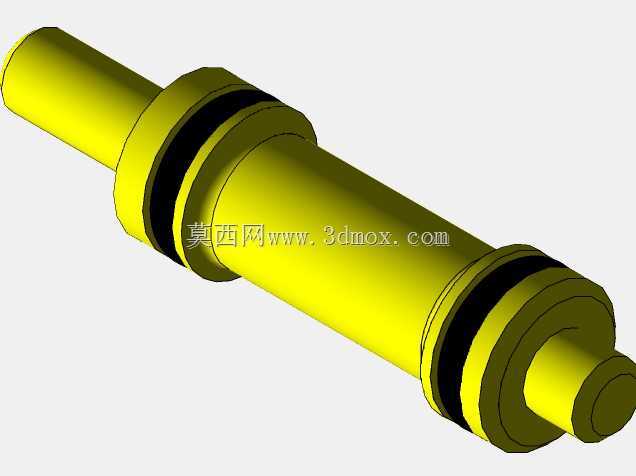

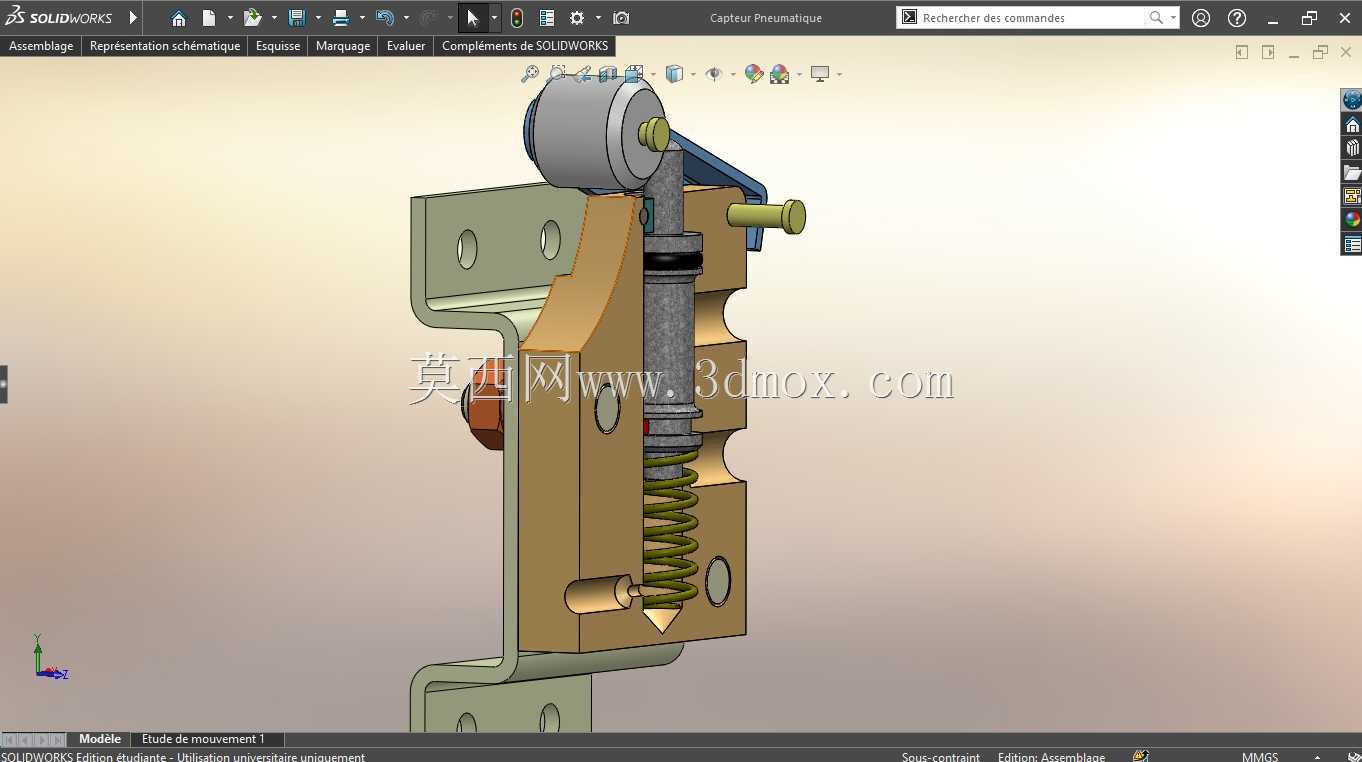

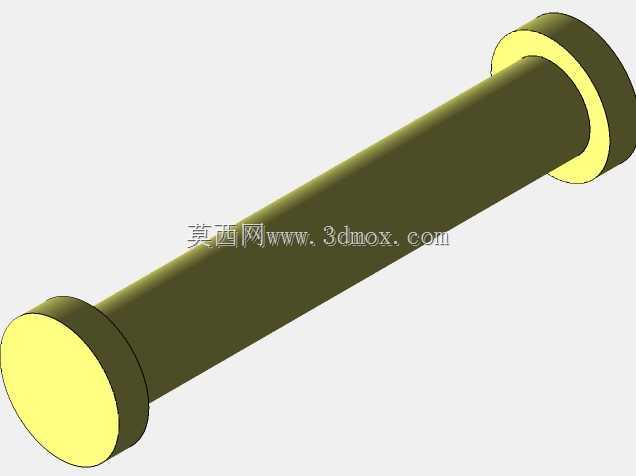

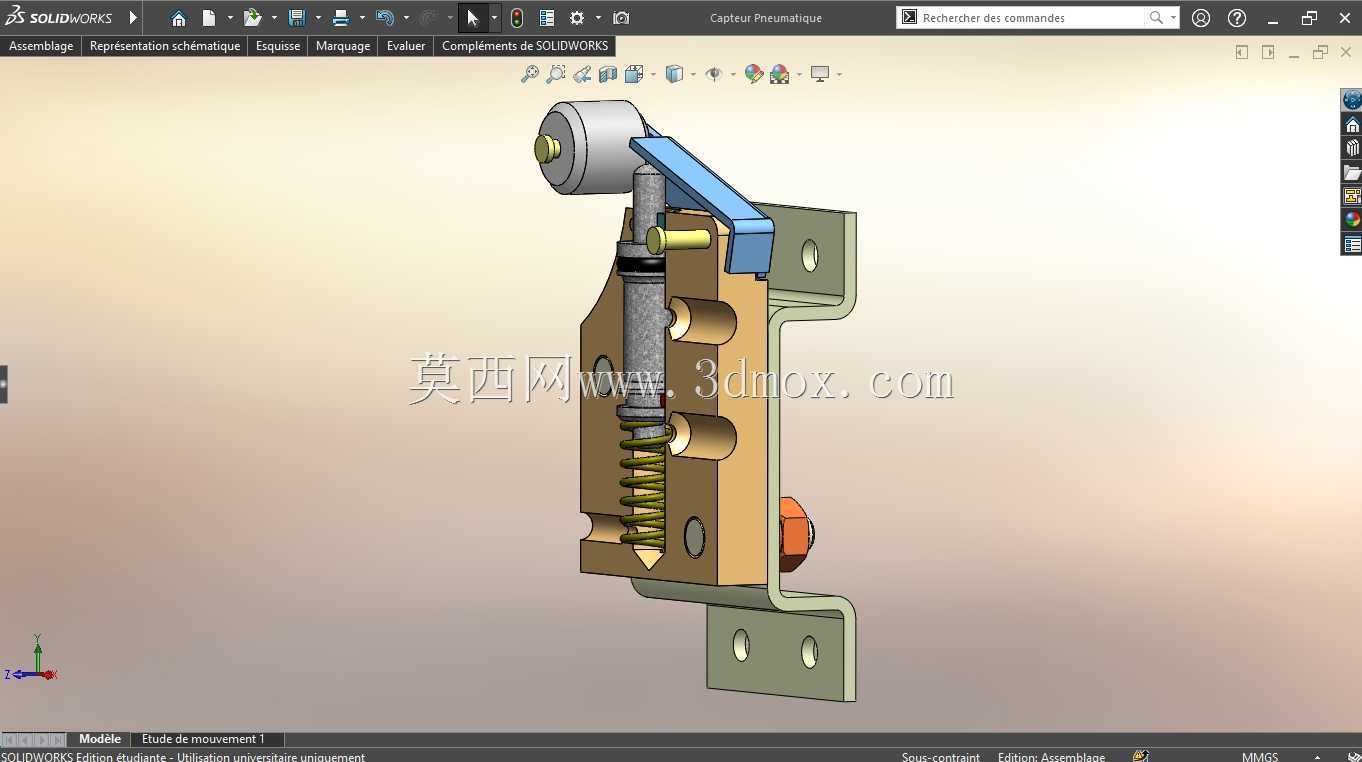

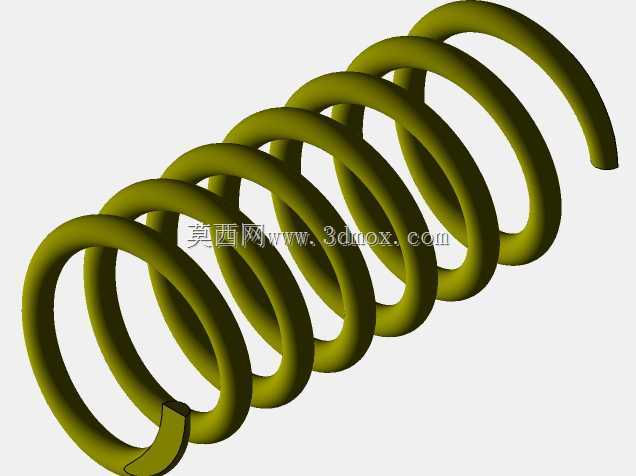

　　从结构建模的角度来看，这款装置的所有配合部位都做了合理的公差预留，转轴和衬套的配合采用间隙配合，保证转动灵活无卡滞，阀芯和阀体的配合间隙控制在0.01mm以内，既保证阀芯滑动顺畅，又不会出现气路泄漏的问题。弹簧的选型匹配了阀芯的复位行程，在全行程范围内弹簧力变化平缓，不会出现触发末端力度陡增的问题。安装支架的折弯处做了圆角过渡，避免应力集中，在长期受触发冲击力的情况下不会出现支架断裂变形的问题。整个装置的零件数量不多，拆解装配都很方便，后期如果需要更换磨损的杠杆衬套，不需要整体更换装置，只需要拆开端部的转轴销就能完成更换，现场维护的效率很高。
