多通道轮式传感连接基座结构设计

项目分类:传感器 发布时间:2022-05-03 ID:616480
  • 多通道轮式传感连接基座结构设计

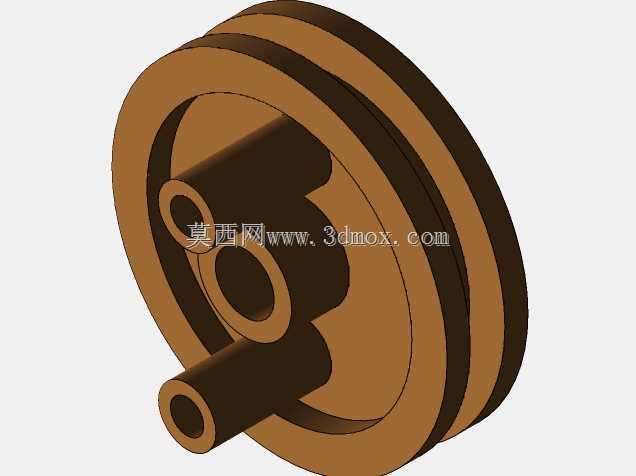

  该轮式多通道传感连接基座,主要应用在工业流体参数检测、液压系统状态监测、气动回路信号采集这类场景里,作为传感单元与管路系统的衔接载体,承担介质导流、传感元件定位、外部防护的多重作用。从实际使用场景来看,这类结构常出现在液压试验台、工业自动化流体管线、中小型动力设备的油路气路监测段,不需要额外加装转接法兰,就能直接通过本体的三个管状接口对接不同管径的管路,同时轮式的外缘结构可以直接嵌入设备预设的安装卡槽内,省去额外的紧固件排布空间,适合安装空间紧凑、管线排布密集的设备内部。

  从功能特性上看,该结构采用同轴轮盘加偏心布管的布局,外缘的双凸缘轮边是专门的安装定位结构,安装时可以直接卡入设备机架的弧形定位槽内,周向可以根据管线走向做小角度调整,调整到位后通过轮缘侧面的顶丝孔锁紧即可,不需要做整周的法兰孔对位,适配现场安装时的管线偏差容错需求。三个管状接口采用不同通径设计,分别对应主介质通路、参考气/液路、信号走线通道,三个通道之间在轮盘内部做了隔断处理,避免不同介质、走线与介质之间出现干涉,主通路的管端做了倒角处理,对接软管或者硬管时可以直接插入,配合卡套或者管箍就能完成密封,不需要额外加工焊接坡口。

  设计思路上,首先考虑的是传感安装的同轴度需求,轮盘的中心通孔是传感核心元件的安装位,中心孔的内孔精度按照H7公差设计,保证传感元件装入后与安装基准的同轴度误差控制在0.02mm以内,避免因为安装偏心带来的检测误差。三个偏心布置的管接口,位置是根据常见设备的管线排布角度优化的,三个接口的中心连线避开了轮盘的应力集中区域,在介质带压工作时,轮盘本体的应力分布均匀,不会出现局部应力过大导致的开裂问题。轮盘外缘的双凸缘结构,凸缘的宽度按照常用的设备安装卡槽尺寸设计,凸缘之间的凹槽宽度适配卡槽的定位凸边,安装后可以承受轴向的窜动载荷,避免设备运行时的振动导致基座移位。

  外形尺寸与安装边界方面,轮盘的最大外径适配常见的50mm规格安装卡槽,整体轴向厚度控制在20mm以内,不会过多占用管线排布的轴向空间;三个管接口的外伸长度统一为15mm,管端的外径分别适配6mm、8mm、10mm的常规管路,接口的中心距轮盘中心的距离经过优化,保证相邻管接口之间留有足够的管箍安装空间,不会出现安装工具无法操作的问题。安装时需要预留的周向空间为轮盘外径加10mm的操作间隙,轴向方向不需要额外预留紧固件的安装空间,因为采用卡槽锁紧的方式,只需要在轮盘侧面预留2mm的顶丝操作空间即可。另外,结构的所有转角处都做了R1-R2的圆角处理,一方面是减少加工时的应力集中,另一方面也避免安装时锐边划伤操作人员或者管线外层。内部的流道交汇处做了圆弧过渡,减少介质流动时的阻力,也避免介质残留带来的检测精度偏差。
