160型传感配套安装固定支座结构

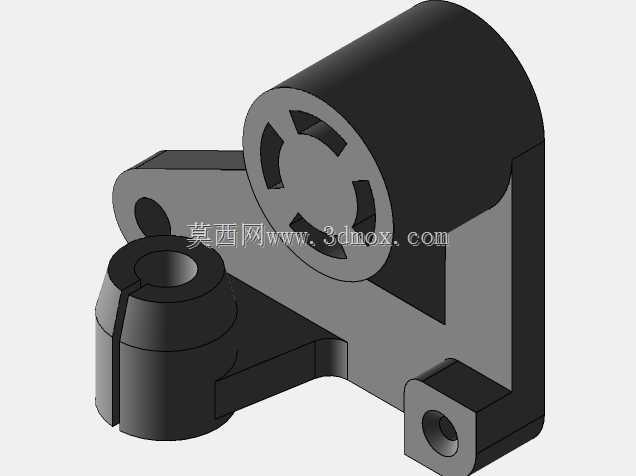

　　在工业传感检测单元的配套安装场景里，这类160型配套固定结构的设计，核心是解决传感元件在设备机架上的定位精度、抗振稳定性以及装配兼容性问题，很多自动化产线的位置检测、转速采集、位移反馈工位，都需要这类集成式的安装支座来承载传感核心部件，避免传感元件直接受设备运行的振动冲击，同时保证检测端与被测部件的相对位置公差控制在合理区间。从结构本身来看，主体采用L型一体化承载基体设计，上部的圆柱型腔体是核心的传感元件容纳位，腔体内壁开设的三处对称卡槽，是用来卡接传感元件的定位凸缘，装配时不需要额外打胶或者额外紧固件，只要将传感元件顺着卡槽推入就能完成周向定位，防止设备运行过程中传感元件出现周向转动，导致检测信号偏移。下部靠前的带开口夹紧套结构，

　　是用来穿装导向轴或者定位导杆的，开口处的预留缝隙可以通过配套的锁紧螺钉调整夹紧力，既可以让整个支座沿着导杆调整轴向位置，适配不同的检测距离要求，锁紧之后又能保证整个支座不会在导杆上出现滑移，这种夹紧式的安装方式比传统的螺栓穿孔固定调整效率高很多，现场调试的时候不需要完全拆卸紧固件，只要松开锁紧螺钉就能滑动调整位置，适合产线调试阶段频繁调整检测位的需求。基体下部伸出的带孔安装耳，是备用的刚性固定位，当安装场景没有配套导杆的时候，可以通过这个安装耳用螺栓直接固定在设备机架的安装面上，安装孔的孔径按照常规的M6内六角螺栓尺寸设计，兼容大部分工业设备的标准安装孔位。设计过程中，首先考虑的是不同安装场景的兼容性，

　　所以同时做了导杆夹紧安装和平面螺栓固定两种安装方式，避免单一安装方式无法适配现场工况；其次是承载的刚性，整个基体的壁厚按照传感元件重量的3倍安全系数设计，L型拐角处做了圆角过渡，避免应力集中导致长期受振出现断裂，上部圆柱型腔体的同轴度公差控制在0.02mm以内，保证装入的传感元件轴线与安装基准面的垂直度，避免检测角度偏差。从安装边界来看，上部圆柱型腔体的外径适配常规160系列圆柱型传感元件的外壳尺寸，下部夹紧套的内孔直径适配直径12mm的标准导杆，安装耳的孔中心到基体后侧定位面的距离，预留了足够的螺栓扳手操作空间，现场装配的时候不需要特殊工具，用常规的内六角扳手就能完成全部装配操作。在实际应用中，

　　这类结构常配套在输送线的物料到位检测工位、旋转设备的转速检测工位、直线运动机构的原点定位工位，相比单薄的片式安装支架，这种一体化的支座抗振性能更好，在冲压设备、包装机械这类振动较大的设备上使用，不会因为长期振动出现固定松动，导致传感信号丢失或者误触发。结构上的每一处开孔和卡槽都做了去毛刺处理，避免装配的时候刮伤传感元件的外壳或者线缆，夹紧套的内壁做了细滚花处理，增加夹紧后的摩擦力，即使在设备启停的冲击载荷下，也不会出现支座移位的情况。
