内燃机用活塞结构三维设计模型

　　在往复式动力机械的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键承载部件，其结构合理性直接决定整套动力装置的输出效率、运行寿命与密封可靠性，广泛适配于车用内燃机、小型通用汽油机、空气压缩机等依靠缸内压差实现往复做功的设备场景。从实际工况出发，活塞在运行过程中需要承受瞬时爆发的高温燃气冲击，同时要在缸套内完成高频次的往复直线运动，还要通过活塞销将作用力传递给连杆，最终转化为曲轴的旋转扭矩输出，这就要求其结构设计必须同时兼顾强度冗余、轻量化、热稳定性与滑动配合精度。

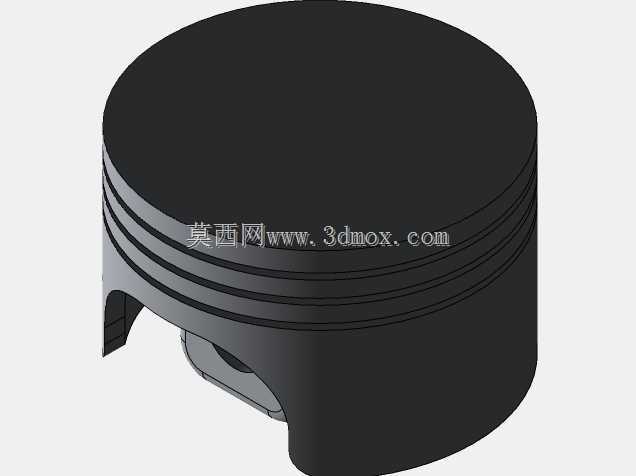

　　本次设计的活塞采用整体式圆柱结构，顶部为平整的燃烧室承接面，无额外的凹坑或凸台结构，适配平顶燃烧室的缸盖设计，可在压缩行程终了时形成均匀的挤流区域，帮助油气混合体充分雾化燃烧，减少局部积碳的生成概率。活塞头部设置有多道平行的环槽结构，用于安装气环与油环，气环的作用是密封燃烧室与曲轴箱之间的间隙，避免高温高压燃气窜入曲轴箱稀释润滑油，油环则负责在往复运动过程中刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标，环槽的加工精度直接决定活塞环的贴合度，设计时预留了符合配合公差的侧隙与背隙，保证活塞环在热膨胀状态下仍能正常张紧贴合缸壁，同时不会出现卡滞抱死的问题。

　　活塞裙部采用椭圆中凸型线设计，并非标准正圆柱结构，这是因为活塞在工作状态下受热不均匀，头部靠近燃烧室的位置温度更高，热膨胀量更大，裙部作为主要的导向承载部位，会在侧压力作用下产生微量弹性变形，中凸椭圆的型线可以让活塞在热态工况下与缸套内壁保持均匀的面接触，避免局部应力集中造成的拉缸故障，同时裙部下方开设的活塞销座孔采用对称式加强筋结构，用于安装活塞销，连接连杆小头，销座位置设置了卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子脱出刮伤缸壁。

　　从安装边界来看，活塞的外径尺寸与对应缸套的内径采用基孔制间隙配合，配合间隙根据材质的热膨胀系数计算确定，保证冷态启动时不会因间隙过大产生敲缸异响，热态运行时不会因膨胀造成配合过紧。活塞的总长度需要满足往复运动的导向要求，避免在上止点或下止点位置时裙部脱出缸套造成导向失稳，同时要平衡往复运动的惯性力，在保证结构强度的前提下尽可能去除非承载区域的材料，降低活塞整体质量，减少高频往复过程中对曲轴连杆机构的冲击载荷。

　　设计过程中需要重点考量热变形的补偿问题，活塞不同部位的工作温度差异较大，顶部直接接触燃烧燃气，瞬时温度可达上千摄氏度，裙部的工作温度则相对较低，因此在建模时需要对不同部位的壁厚做差异化设计，头部壁厚适当增加以承受燃气冲击，裙部壁厚适当减薄以降低整体重量，同时在环槽区域预留足够的热膨胀余量，避免活塞环在高温下卡滞在环槽内失去密封作用。销座部位作为应力集中区域，需要做圆弧过渡处理，分散活塞销传递的交变载荷，避免长期运行过程中在销座根部产生疲劳裂纹。

　　在实际装配场景中，活塞需要与活塞环、活塞销、连杆、缸套、曲轴等部件完成配合，活塞环的开口位置需要相互错开一定角度，避免开口对齐造成漏气，活塞销与销座、连杆小头的配合需要根据工况选择全浮式或半浮式结构，全浮式结构在工作状态下活塞销可在销座和连杆小头内自由转动，磨损更均匀，使用寿命更长，是中小功率动力设备的常用设计方案。活塞的表面处理通常会根据工况选择镀锡、石墨喷涂或阳极氧化等工艺，降低裙部与缸壁的摩擦系数，提升初期磨合性能，减少冷启动阶段的磨损量。

　　从功能特性上看，该活塞结构可满足常规自然吸气内燃机的使用需求，能够在额定转速范围内稳定承接燃烧压力，完成进气、压缩、做功、排气四个行程的往复动作，密封结构可有效维持缸内压缩压力，保证动力输出的稳定性，轻量化的结构设计可降低往复惯性力，提升动力响应速度，减少运转过程中的振动与噪声。
