深沟球滚动轴承三维结构设计

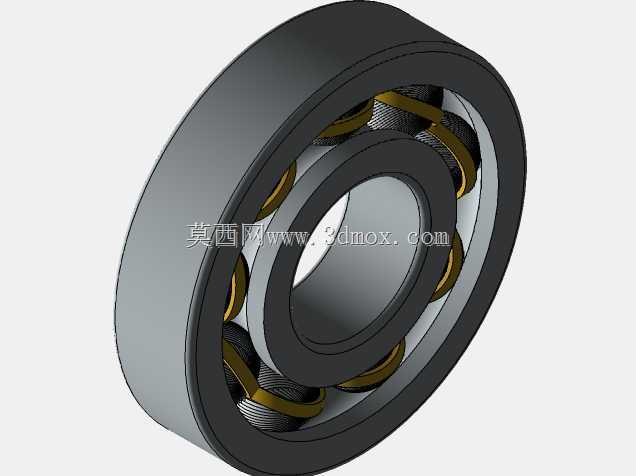

　　在各类旋转传动设备的结构设计环节，轴承是承担径向载荷、约束轴系轴向窜动的核心支撑部件，这款深沟球轴承的三维结构，完整还原了实体轴承的各部件装配关系，可直接用于设备装配的干涉校验、运动仿真环节。从实际应用场景来看，这类轴承覆盖了从普通民用电机、输送辊道，到精密机床主轴、汽车传动箱的绝大多数中低速旋转工位，只要存在旋转轴系需要降低摩擦阻力、保证回转精度的需求，这类结构的轴承都是选型优先级极高的标准件。

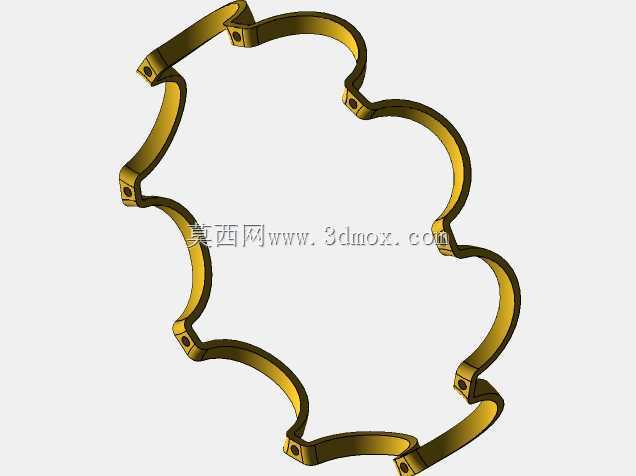

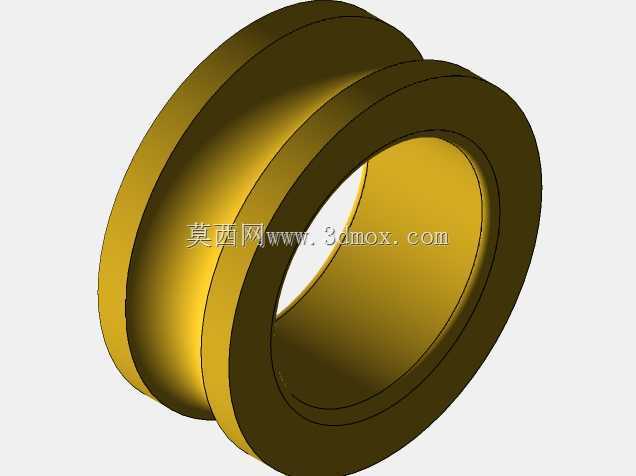

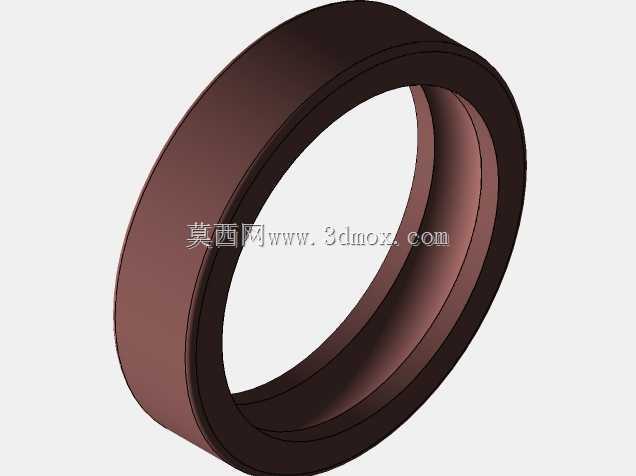

　　从结构功能拆分来看，该模型完整呈现了轴承的四个核心组成部分：外圈、内圈、滚动钢球、铜质保持架。其中轴承外圈的外圆柱面为安装基准面，装配时与设备轴承座的内孔采用过渡配合，多数工况下外圈保持固定，承担轴承座传递来的支撑反力；内圈的内孔与旋转轴采用过盈配合，随轴一同回转，内圈的滚道与外圈滚道共同构成滚动体的循环运动轨道，滚道的曲率半径略大于钢球半径，既保证钢球滚动时的接触面积足够承载，又能避免滚道与钢球出现卡滞。保持架采用兜孔结构将每颗钢球均匀分隔，避免相邻钢球在运转过程中直接接触产生摩擦磨损，同时保证所有钢球在滚道内均匀分布，让载荷能够均匀传递到每一颗滚动体上，避免局部载荷集中导致的早期点蚀失效。

　　设计这类轴承的三维模型时，首先要明确安装边界的尺寸约束：轴承的外径、内径、宽度三个核心尺寸必须严格对应标准件的公称尺寸，倒角尺寸也要符合安装引导的要求，避免装配时轴肩或轴承座孔的台阶与轴承端面出现干涉。滚道的曲率设计是核心环节，沟曲率半径系数通常取0.515到0.53之间，这个区间的取值既能保证钢球与滚道的接触应力在材料许用范围内，又能控制轴承的摩擦力矩在合理水平，不会因为接触面积过大导致运转温升过高。保持架的兜孔间隙需要预留合理范围，间隙过小会导致钢球转动时卡滞，间隙过大则会让钢球在运转时出现窜动，产生额外的振动和噪音，通常兜孔与钢球的直径间隙控制在钢球直径的0.1%到0.3%之间，适配常规转速下的热膨胀需求。

　　从安装适配的角度来说，这类深沟球轴承的安装轴肩高度不能超过内圈的倒角高度，否则会导致轴承无法安装到位，也会给后续的拆卸维修造成阻碍；轴承座孔的台肩高度同样不能超过外圈的倒角尺寸，台肩的端面需要与孔轴线保持垂直，避免轴承安装后出现倾斜，导致轴系回转精度下降、轴承承受额外的倾覆力矩。在进行设备整体装配仿真时，这个三维模型可以直接导入装配环境，与轴、轴承座、端盖等相邻零件进行配合校验，检查是否存在尺寸干涉、安装空间不足的问题，也可以通过运动仿真模拟轴承在额定载荷下的运转状态，验证保持架的运动间隙是否合理、钢球的运动轨迹是否顺畅。

　　不同于滑动轴承的面接触承载形式，这类滚动轴承依靠钢球的滚动摩擦替代滑动摩擦，摩擦阻力仅为滑动轴承的几十分之一，启动扭矩小，运转精度稳定，在中低载荷、中高转速的工况下有着极高的通用性。建模过程中需要注意各部件的装配关系：钢球与内外滚道之间需要保留合理的径向游隙，游隙过小会导致轴承运转时温升过快，提前出现疲劳失效，游隙过大则会导致轴系回转精度下降，振动噪音增大，常规工况下的径向游隙需要根据配合过盈量、工作温度范围进行计算调整，保证工作温度下的剩余游隙在合理区间。保持架的材质选用铜合金，在高速工况下有更好的自润滑特性，即使出现短暂的润滑不足，也能避免保持架与钢球出现咬合失效，提升轴承的运行可靠性。
