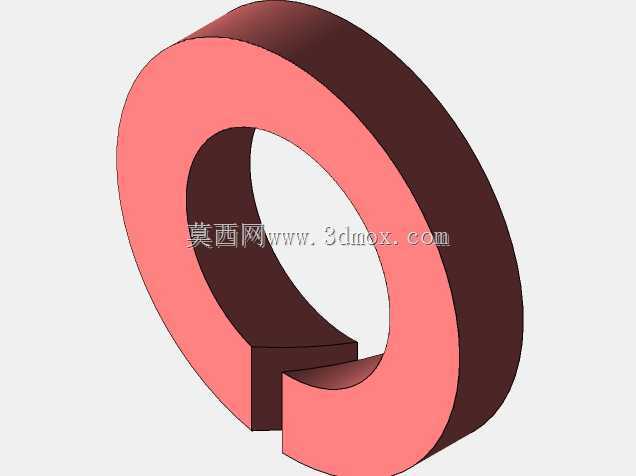

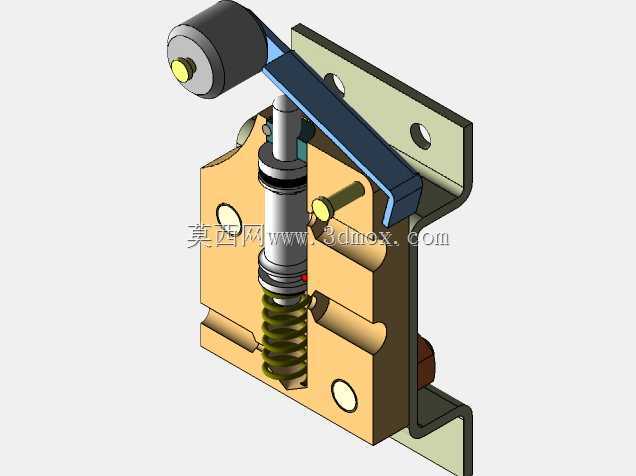

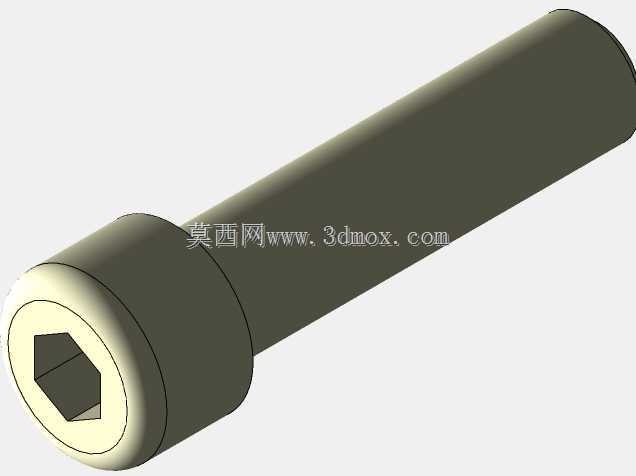

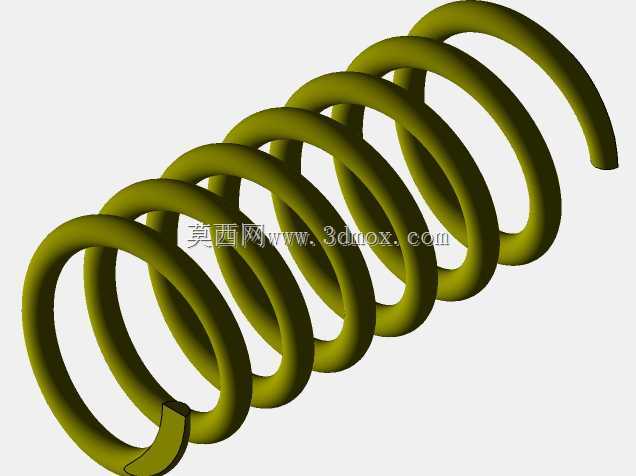

叉型安装式气动检测传感元件结构

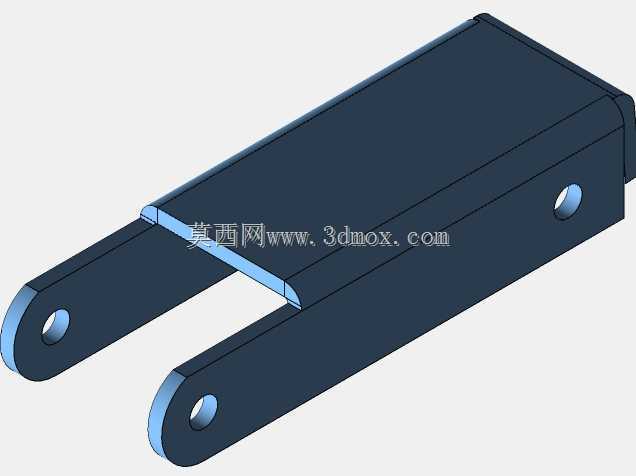

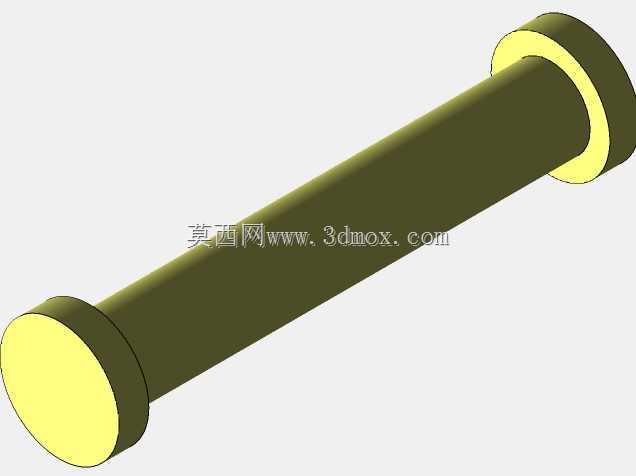

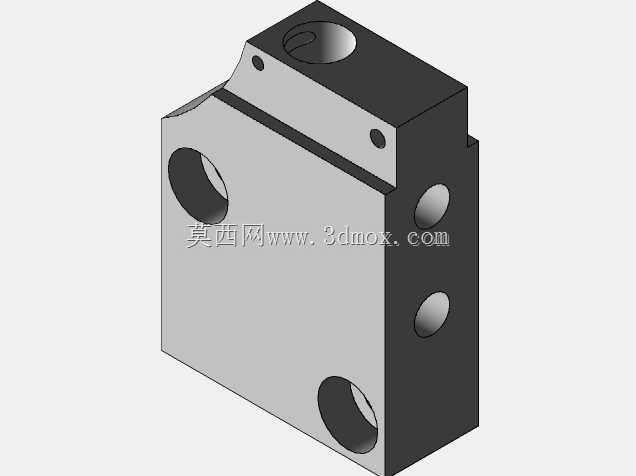

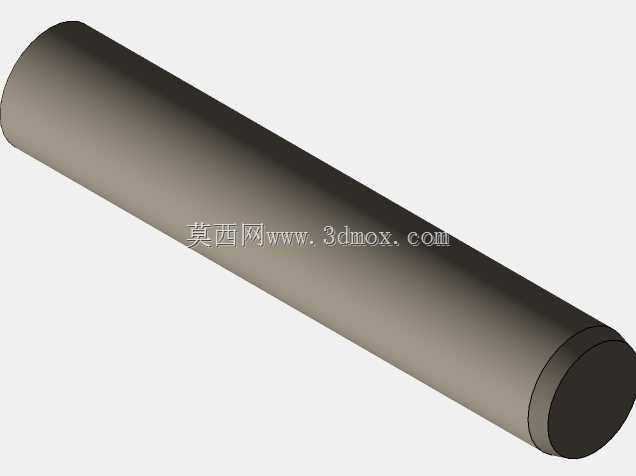

　　在自动化生产线的物料到位检测、工装夹具的工件夹持确认、气动执行元件的行程反馈场景中，这类叉型结构的气动检测元件是气动控制回路里的基础感知部件，不需要额外供电，依靠气路压力变化就能输出开关量信号，在防爆要求高、电磁环境复杂的车间场景里，比光电类、电感类传感元件的适配性更强，不会因为焊接电磁干扰、车间粉尘油污出现误触发的问题。从结构设计来看，主体采用一体化的长条形盒式腔体，内部预留了气动膜片与气路通道的安装空间，腔体壁厚做了均匀化处理，常规工况下选用POM或者压铸铝合金作为加工材质，既可以保证腔体的气密性，也能控制整体重量，避免安装后给执行端带来额外负载。前端的叉型双耳结构是核心安装部位，两个耳片上的同轴通孔用来穿装铰接销轴，

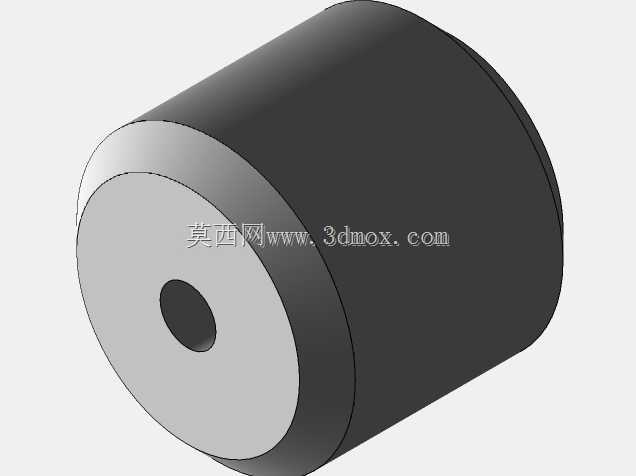

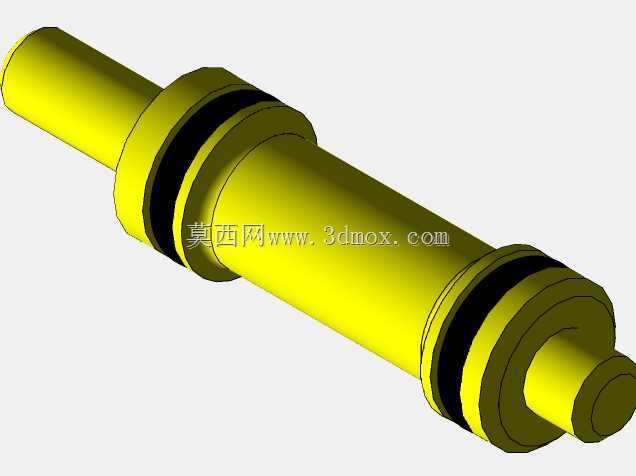

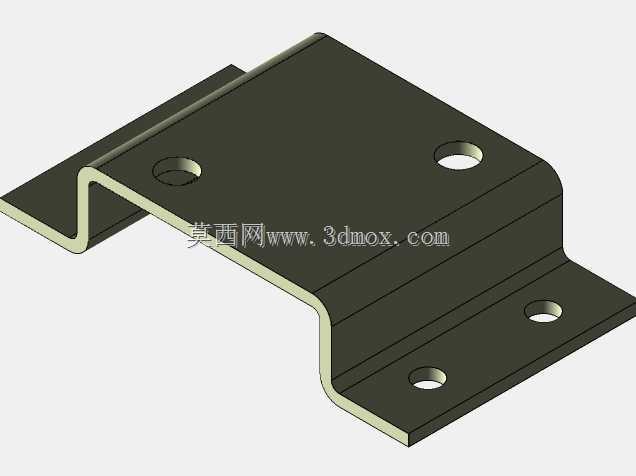

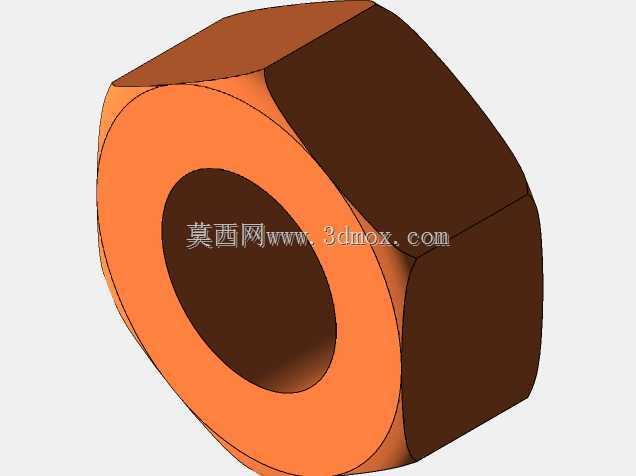

　　直接和被检测的运动部件做铰接连接，耳片的边缘做了倒圆角处理，避免安装过程中刮伤操作人员或者配套的气动管路，同时耳片的厚度经过受力校核，在高频往复摆动的检测工况下，不会出现根部断裂的问题。设计过程中首先考虑的是安装适配性，叉耳的开孔中心距、孔径尺寸都匹配常规气动执行机构的连接尺寸，不需要额外做转接件就能直接装在气缸活塞杆端部、摆臂转轴位置，安装边界上，整体的狭长型结构可以伸进工装夹具的狭窄间隙里，不会和周边的工装压板、输送导轨产生运动干涉，腔体尾部预留了气路接头的安装位置，采用标准的快插接口规格，和车间常规的气动软管直接适配，不需要单独定制接头。功能实现上，当被检测物体接触到传感元件的检测端时，内部气路的通断状态发生改变，

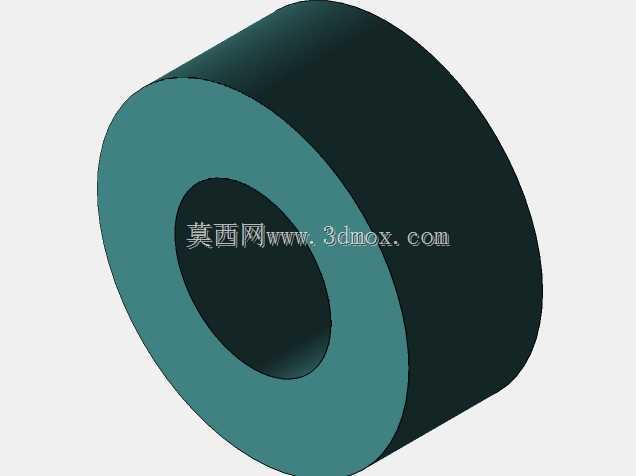

　　输出对应的气压信号给气动控制阀组，实现后续的回路动作控制，整个信号传递过程没有电子元件参与，响应速度可以满足中低速自动化生产线的节拍要求，在冲压生产线的工件到位检测、焊接工装的夹紧确认、物流输送线的料箱位置检测场景里，这类元件的故障率远低于电子式传感器，日常维护只需要定期清理气路里的积水和杂质，不需要做复杂的参数校准。结构细节上，腔体的合模面做了密封槽设计，安装密封圈之后可以达到车间常规的防尘防泼溅要求，表面做了哑光硬质氧化或者发黑处理，避免车间里的切削液、防锈油长期附着造成表面腐蚀，叉耳的铰接孔内可以选配铜套，减少铰接转动时的磨损，延长元件的使用寿命。在做三维建模的时候，首先确定叉耳的铰接中心作为装配基准，

　　再向后延伸出腔体的主体结构，所有的壁厚保持均匀，避免注塑或者压铸加工的时候出现缩痕、气孔等缺陷，内部的气路通道走向做了圆弧过渡，减少气路的压力损失，保证信号传递的响应速度，安装孔的位置公差按照IT7级精度设定，保证和配套销轴的配合间隙在合理范围内，不会因为间隙过大出现检测位置偏移，也不会因为间隙过小造成安装卡滞。实际选型应用的时候，需要结合现场的安装空间确认整体长度是否满足伸入要求，结合被检测部件的运动行程确认铰接角度范围是否匹配，结合气路的工作压力确认元件的耐压范围是否覆盖现场的气源压力波动区间，这类气动传感元件不需要复杂的接线调试，安装完成之后接通气源就能正常工作，对于设备维护人员的技术要求更低，在传统制造业的气动设备改造、简易自动化工装搭建场景里的应用十分广泛。
