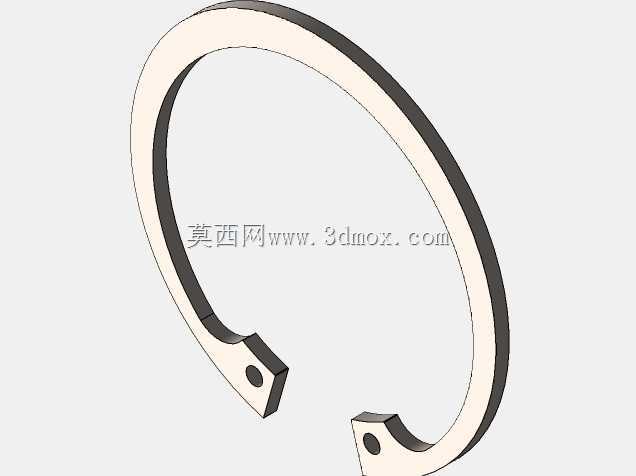

轴用开口弹性挡圈三维结构设计

　　在各类机械传动与装配结构中，轴系部件的轴向窜动控制直接决定设备运行精度与使用寿命，这类开口弹性挡圈正是应用最广泛的轴向限位元件之一，日常在液压阀组装配、电机输出轴定位、齿轮箱内部轴承限位、气动元件活塞杆限位场景中都能见到它的身影。不同于实心轴肩或者锁紧螺母的限位方式，这类挡圈依靠自身弹性变形实现快速装拆，不需要在轴件上加工复杂的螺纹或者大尺寸轴肩，能有效缩减轴系整体的轴向尺寸，让紧凑化的设备布局成为可能。

　　从实际功能特性来看，这类挡圈安装时需要借助卡簧钳插入端部的两个工艺小孔，撑开挡圈本体使其内径略大于待安装轴的轴径，待卡入轴上预先加工的环形卡槽后，撤去卡簧钳的外力，挡圈依靠自身金属弹性回弹，内圈贴合卡槽槽底，外圈突出轴表面的部分形成环形限位面，以此阻挡轴承内圈、齿轮端面、套筒类零件的轴向位移。设计这类挡圈时，首先要匹配对应轴径的卡槽尺寸，挡圈的自由状态内径要略小于卡槽底径，保证安装后有足够的抱紧力不会从卡槽中脱出，同时挡圈的厚度要和卡槽的宽度适配，避免安装后出现轴向旷量；两个端部的小孔位置要兼顾装拆时的受力均匀性，不能距离开口端过近导致装拆时端部应力集中断裂，也不能距离过远导致卡簧钳插入后撑开行程不足无法顺利装配。

　　从外形与安装边界来看，这类C型开口结构的挡圈，截面为矩形，安装后突出轴面的径向高度有严格的尺寸限制，不能和周边的旋转零件发生运动干涉，比如在齿轮箱内应用时，挡圈的外边缘不能触碰齿轮的齿根或者箱体内壁，否则会出现摩擦异响甚至磨损卡滞的问题。挡圈的开口尺寸设计也需要经过校核，既要保证撑开时能顺利越过轴的最大外径，又不能开口过大导致回弹后贴合度不足，通常开口间隙控制在能让挡圈顺利通过轴径、且安装后两个端部不会发生触碰干涉的范围。在材料选择上，这类挡圈多采用弹簧钢制作，经过热处理后具备足够的弹性和韧性，能承受反复装拆的变形以及轴向的冲击载荷，部分有防腐需求的场景还会做表面发黑或者镀锌处理，适配不同的工况环境。

　　实际装配过程中，这类挡圈的安装方向也有讲究，承受轴向推力的一侧要贴合卡槽的受力侧壁，避免受力时挡圈出现偏斜脱出卡槽；如果是用于高速旋转的轴系，还需要校核挡圈的自身离心力，高转速工况下要选择加厚型的挡圈结构，防止转速过高时挡圈受离心力作用撑开从卡槽中脱出引发设备故障。不同于其他紧固件，这类挡圈属于一次性装拆元件吗？其实在正常装拆次数内，只要挡圈没有出现永久变形、端部断裂、表面裂纹等缺陷，是可以重复使用的，但如果是承受交变冲击载荷的关键限位位置，通常设备大修时会直接更换新挡圈，避免旧挡圈疲劳失效引发连锁故障。在三维建模过程中，这类挡圈的曲面过渡要处理平滑，尤其是开口处和小孔位置的应力集中区域，圆角过渡要符合实际加工工艺，不能出现尖锐棱角，否则后续做有限元应力分析时会出现应力失真的问题，也和实际生产的零件形态不符。
