嵌入式传感器安装钣金防护盒结构设计

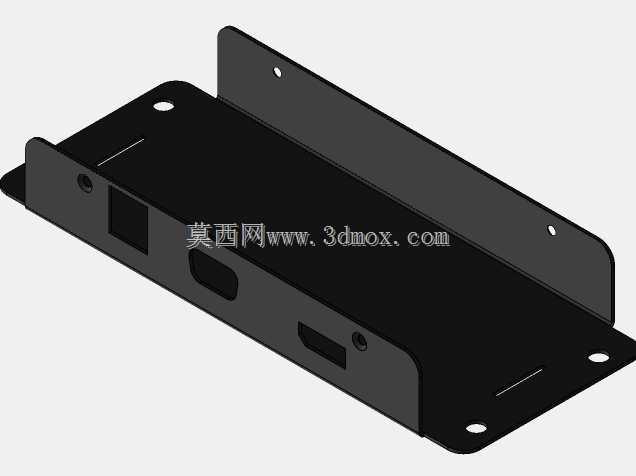

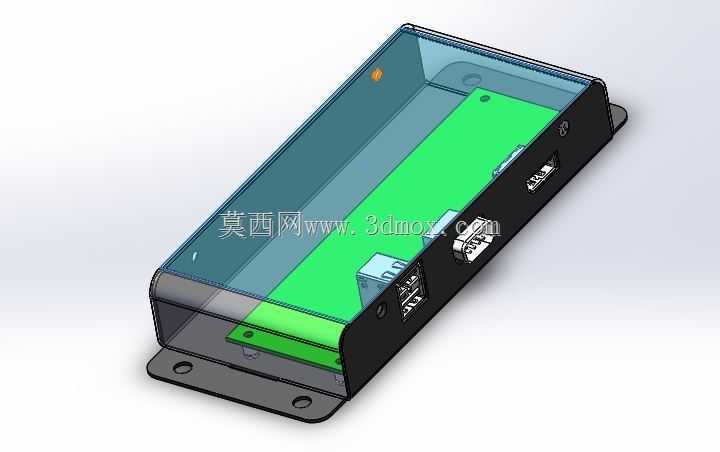

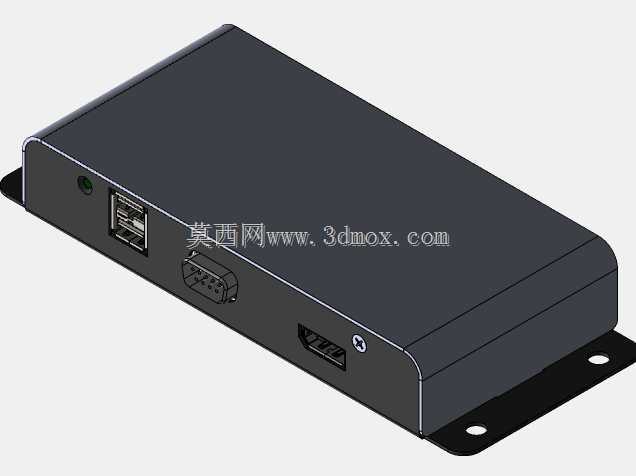

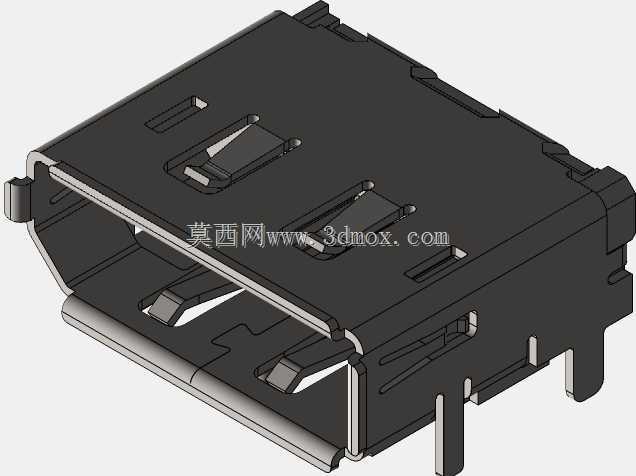

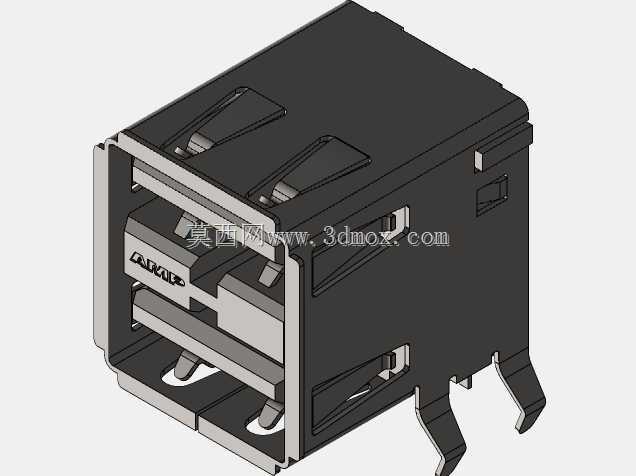

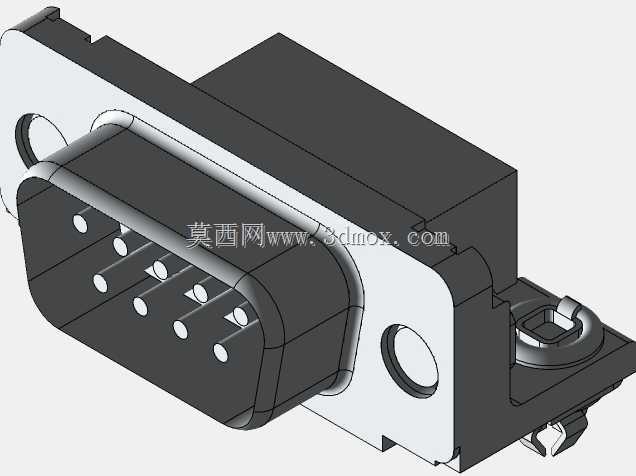

　　这款钣金防护盒主要面向工业现场传感器内置安装场景设计，适配各类小型信号采集、变送类传感模块的板载安装需求，常见于自动化产线信号采集节点、设备状态监测点位、小型工控终端的外置防护场景，能够在多尘、轻度溅污的工业环境中为内部电路板与传感元件提供基础物理防护，同时兼顾接口外露的接线便利性。从结构设计逻辑来看，整体采用分体式组合结构，下半部分为折弯成型的金属钣金基座，上半部分搭配半透明防护盖板，既可以通过透明盖板直观观察内部电路板的运行指示灯状态，无需频繁拆卸壳体即可快速判断设备工作状态，又能通过金属基座保证整体结构强度，满足现场安装的抗形变需求。基座两侧预留了标准USB、通讯接口的开孔位置，开孔边缘做了折弯翻边处理，

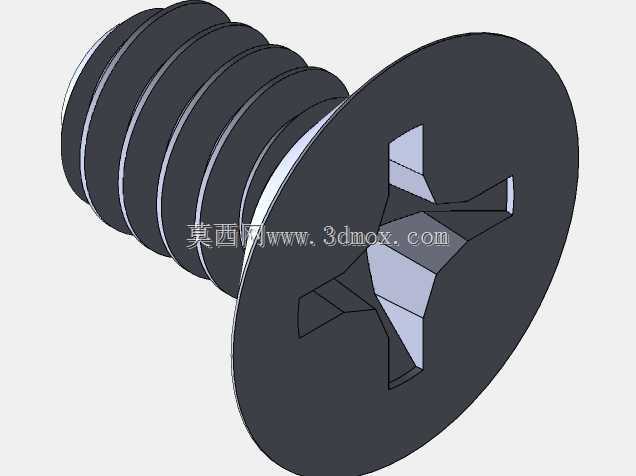

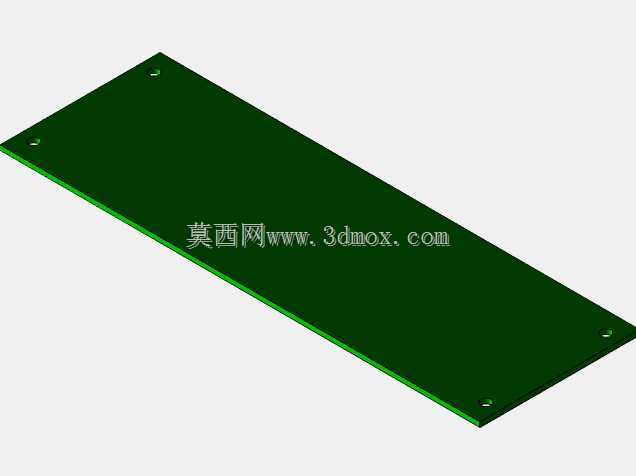

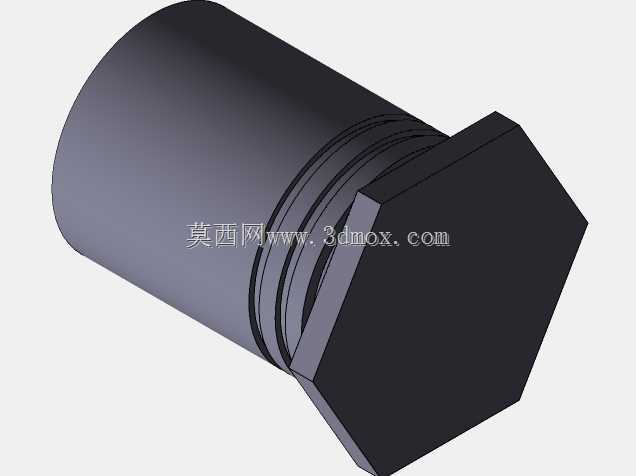

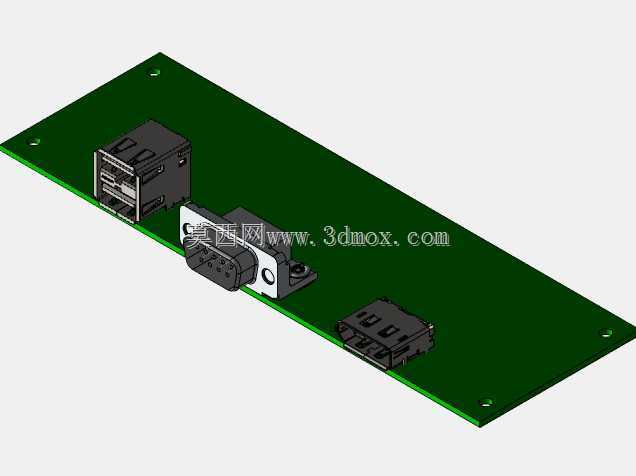

　　避免钣金锐边划伤连接线束，同时接口位置与内部电路板的接插件位置精准对位，装配时无需额外调整线束走向，可直接将电路板固定后完成接口对接，减少装配工序的调整时间。安装结构上，基座底部延伸出两个带安装孔的固定耳，安装孔位适配常规M3/M4规格的安装螺丝，固定耳与盒体主体为一体折弯成型，无额外焊接拼接结构，避免焊接变形导致的安装面不平整问题，安装时可直接通过固定耳将整个盒体固定在设备机架、墙面安装板或者型材支架上，安装边界预留了足够的螺丝操作空间，即使在狭窄的安装位内也能完成螺丝锁紧操作。内部空间设计上，盒体内腔预留了电路板安装柱位，柱位高度与常规1.6mm厚度工控板的安装间隙匹配，电路板固定后底部与盒体底面留有2mm左右的走线间隙，

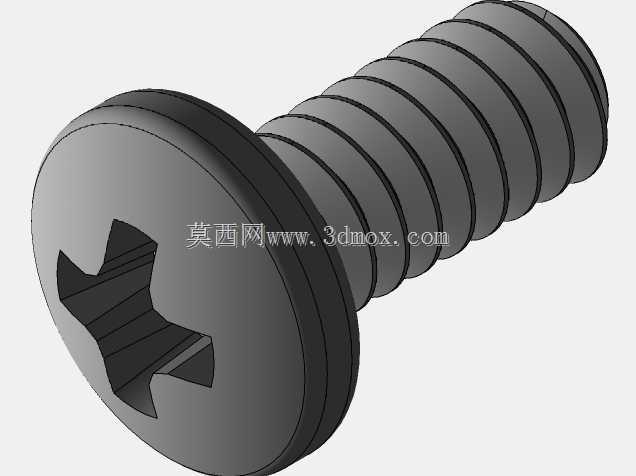

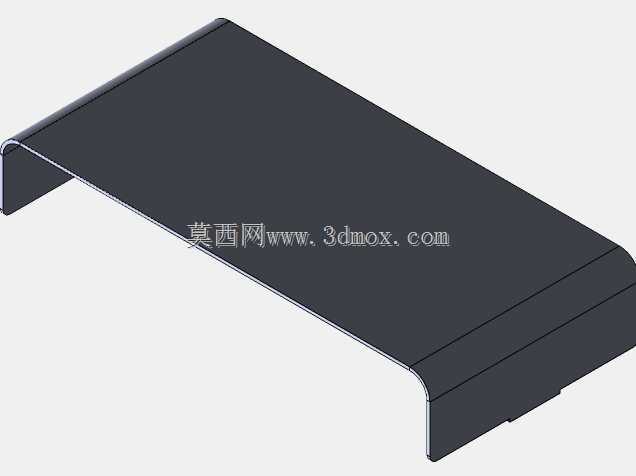

　　方便板底走线或者粘贴绝缘垫片，避免电路板与金属钣金直接接触造成短路风险；内腔宽度方向预留了3mm的侧边间隙，方便不同宽度的定制电路板做适配调整，长度方向则根据常规小型传感板的尺寸做了冗余设计，可兼容长度在100mm以内的各类板载模块。钣金折弯工艺上，所有折弯角均采用R0.5的内折弯半径，适配常规1.2mm厚度冷轧钢板的折弯加工要求，折弯处无应力集中缺口，批量加工时良品率更高，盒体拼接处采用卡扣加螺丝的双重固定方式，日常维护时仅需拧下侧边两颗固定螺丝即可掀开盖板，无需完全拆解整个盒体，大幅提升现场维护效率。盖板与基座的配合面做了止口结构设计，配合间隙控制在0.3mm以内，能够有效阻挡日常环境中的浮尘进入盒体内部，

　　同时半透明盖板采用PC材质，具备一定的抗冲击性能，即使受到轻微外力碰撞也不会出现碎裂问题，适配工业现场的复杂使用环境。在实际选型应用中，这款钣金盒可直接替代常规的塑料传感外壳，在对电磁屏蔽有一定要求的场景下，金属钣金基座能够提供基础的电磁屏蔽效果，减少外部电磁信号对内部传感模块的采集精度干扰，尤其适用于靠近变频器、伺服电机等强电磁干扰源的安装点位，无需额外增加屏蔽层即可满足常规工业场景的电磁兼容要求。整体外形尺寸控制在紧凑范围内，不会占用过多安装空间，适合在设备内部、控制柜侧壁等空间受限的位置完成安装，接口外露的设计也方便现场接线调试，无需打开盒体即可完成通讯线、电源线的插拔操作，降低现场调试的操作复杂度。
