两端并紧磨平圆柱螺旋压缩弹簧结构

　　日常做结构设计时，这类圆柱螺旋压缩弹簧是最常接触的弹性储能元件，小到消费电子的按键回弹、家电的开盖缓冲，大到工程机械的悬架缓冲、工业阀门的启闭复位、自动化产线的夹具压紧，几乎所有需要提供轴向回弹、缓冲吸能、载荷补偿的结构点位，都能见到它的身影。很多刚入行的工程师选弹簧时总容易踩坑，要么只看线径和外径忽略了安装边界，要么只算刚度不考虑并紧圈的影响，最后装上去要么卡滞要么预压量不对，根本达不到设计要求。

　　做这个弹簧的三维建模时，首先要明确的是实际工况的载荷需求：比如用在气动阀门复位场景时，要先算清楚阀门全开时弹簧需要提供的复位力，全关时的预紧力不能让阀瓣在介质冲击下出现误开启，这两个力值的差值就对应弹簧工作行程内的刚度区间。建模第一步先确定簧丝直径，这个参数直接和弹簧的承载能力挂钩，线径越粗，相同中径下的弹簧刚度越大，能承受的极限载荷越高，但对应的疲劳寿命会在高频往复工况下有所下降，所以如果是用在高频往复的场合，比如振动设备的隔振点位，就不能一味选粗线径，还要结合有效圈数调整刚度，避免应力超过簧丝材料的疲劳极限。

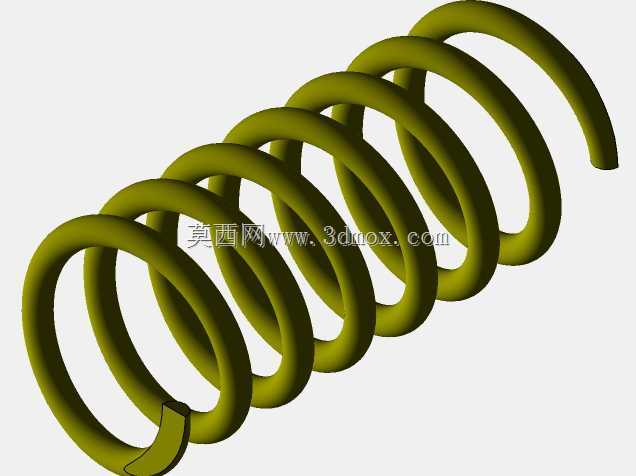

　　接下来是弹簧中径的确定，这个尺寸直接决定了安装时的径向边界，要注意弹簧安装孔的内径必须比弹簧外径大0.5到1毫米的间隙，避免弹簧受压弯曲时和孔壁发生摩擦卡滞，如果是套在导向轴上使用，导向轴的直径要比弹簧内径小0.3到0.8毫米，间隙太小会导致簧丝和轴摩擦产生异响和磨损，间隙太大则会让弹簧受压时出现偏斜，导致各圈受力不均，局部应力集中提前断裂。这个模型里的弹簧两端做了并紧磨平处理，每端的并紧圈大概是1圈，这部分圈数是不参与变形的，主要作用是让弹簧两端的支撑面和安装基座贴合更平稳，避免弹簧受压时出现端头滑移、侧倾的问题，磨平后的端头支撑面粗糙度要控制在合理范围，不能有明显的毛刺和台阶，否则安装后会出现受力点偏移，导致弹簧工作时歪斜。

　　建模过程中螺旋升角的参数要匹配线径和中径，不能出现圈与圈之间的干涉，自由状态下相邻有效圈之间的节距要均匀，节距大小直接决定弹簧的极限压缩量，节距越大，相同有效圈数下的可压缩行程越长，但要注意当弹簧被压缩到并紧状态时，簧丝内部的切应力不能超过材料的许用应力，常规碳素弹簧钢的许用切应力要根据载荷等级调整，一类交变载荷下的许用值要比静载荷下低30%左右。很多人建模时会忽略弹簧的旋向，其实这个细节在实际装配里很重要，如果是两个弹簧嵌套使用的场合，内外弹簧的旋向必须相反，避免工作时两个弹簧的簧丝卡在一起；如果是和螺纹件配合使用的复位弹簧，旋向最好和螺纹旋向匹配，这样弹簧在被压缩扭转时不会出现松脱的问题。

　　从安装边界来说，除了径向的配合间隙，轴向的安装尺寸也要留足余量：弹簧的预压量一般设置为极限压缩量的10%到20%，避免安装后出现零预压的松动状态，工作行程内的最大压缩量不能超过弹簧允许变形量的80%，否则长期使用会出现永久塑性变形，导致弹力衰减失效。比如用在传感器触发机构里的复位弹簧，预压量要刚好能让触发杆在无外力时稳定回到初始位置，触发动作时的弹簧力不能太大，否则会导致触发阻力超标，也不能太小，否则复位速度不够出现信号延迟。

　　这类弹簧的实际使用场景里，还要考虑工作环境的影响：如果是在腐蚀环境下使用，要选不锈钢材质的簧丝，表面做钝化处理；如果是高温工况，要选合金弹簧钢，避免高温下材料弹性模量下降导致刚度衰减；如果是有防尘要求的场合，要给弹簧配套伸缩护套，避免粉尘颗粒进入簧丝缝隙，造成磨损卡滞。建模时把这些实际工况的约束都考虑进去，做出来的模型才不是只能看的外观件，而是能直接导出工程图用于生产、能直接放到装配体里做干涉检查和运动仿真的可用结构，很多新手做的弹簧模型要么节距不对，要么端头没有并紧磨平，放到装配体里一仿真就出现干涉，根本没法指导实际生产，本质上就是没有结合实际加工和装配的要求去做参数化设计。
