外螺纹管路焊接连接接头结构设计

　　这类外螺纹焊接管接头，在流体输送管路系统里属于核心的基础连接件，日常在液压站油路布设、车间压缩空气管网搭建、小型化工流体输送支路、传感器取压管路安装场景里都能见到它的身影，核心作用是实现不同管径管路的刚性密封连接，同时兼顾安装后的结构强度，避免管路运行过程中因为振动、压力波动出现松脱渗漏的问题。

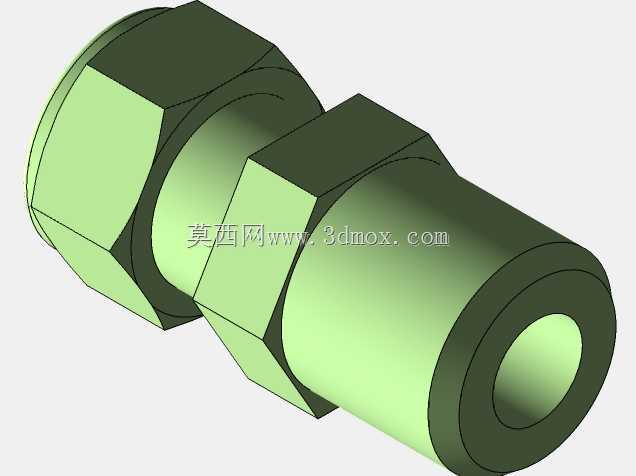

　　从实际使用的工况来看，这类接头往往要承受管路内的流体压力，常规应用场景下压力覆盖范围从0.6MPa的低压水路到16MPa的中高压液压油路都有适配，所以设计的时候首先要考虑的是连接部位的受力合理性。接头整体采用两端异径的结构设计，一端是外螺纹连接端，加工有标准六角扳拧结构，方便安装的时候用普通开口扳手或者套筒施加拧紧力矩，六角的对边尺寸是按照对应螺纹规格的标准扳拧空间设计的，安装时只需要预留出扳手转动的最小空间即可，不需要额外的特殊工装，现场布设管路的时候适配性很强，不管是新设备的管路预装，还是旧管路的故障维修更换，都能快速完成操作。另一端是焊接连接端，采用直筒式的插接结构，管路插入之后可以沿着对接环缝完成一圈密封焊接，焊接之后的连接强度和管路本体基本一致，不会出现螺纹连接那种长期振动后松脱的问题，特别适合用在管路存在持续微振、不便于频繁做密封维护的安装位置。

　　建模的时候首先要确定的是两端的连接尺寸边界，螺纹端要匹配对应标准的管螺纹参数，包括螺纹大径小径、螺距、有效旋合长度，这些参数直接决定了和对应阀件、传感器接口的匹配性，旋合长度设计过短会导致连接强度不足、密封性能差，过长则会造成安装空间浪费，还容易出现螺纹拧到底之后接口端面无法贴合密封的问题。六角扳拧部位的厚度也要做合理设计，太薄的话拧紧的时候容易出现棱角崩裂，太厚则会增加接头整体的重量和材料成本，常规设计里六角厚度一般取对应螺纹公称直径的0.6-0.8倍，既能满足扳拧时的强度要求，也不会造成材料的冗余。中间的过渡段采用六方与圆柱平滑衔接的结构，避免出现尖锐的应力集中棱角，不管是接头加工的时候车削、铣削工序的走刀，还是后期使用过程中承受管路内压，都不会因为应力集中出现开裂的问题。焊接端的内孔尺寸要和对接管路的外径做间隙配合设计，单边间隙控制在0.1-0.2mm之间，既方便管路顺利插入定位，也能保证焊接的时候焊料可以均匀填满缝隙，形成可靠的密封焊缝，焊接端的外圆也做了轻微的倒角处理，方便焊接的时候起弧，避免焊瘤堆积在接头外壁影响后续的管路布设。

　　从流体通过的性能来看，接头的内孔采用等通径设计，没有做缩径处理，流体通过的时候不会产生额外的节流阻力，不会造成管路系统的压力损失，不管是输送液压油、压缩空气还是水基介质，都能保持稳定的流量通过。接头的材质一般根据使用场景选择，常规场景用碳钢做表面防锈处理即可，有腐蚀介质的场景可以换用不锈钢材质，建模的时候预留了材质替换的参数接口，只需要更改材质属性就可以适配不同的使用工况，不需要重新调整整体结构尺寸。

　　安装边界上，这类接头的整体长度比较紧凑，在狭小的设备内部空间里也能完成布设，螺纹端安装的时候只需要在对接部件上加工对应的内螺纹孔，缠好生料带或者加装组合密封垫之后拧紧到规定力矩即可，焊接端和管路对接的时候，要保证管路和接头的同轴度，避免焊接之后出现管路偏斜，影响后续其他管路部件的对接。实际使用中，这类接头相比纯螺纹连接的接头，焊接端的密封可靠性更高，相比纯焊接的接头，螺纹端又具备可拆卸的特性，方便后期对管路末端的传感器、阀件进行维护更换，不需要把整段管路都切割开，在需要兼顾连接强度和后期维护便利性的管路节点上，这类结构的接头是性价比非常高的选择。建模过程中对所有的棱角都做了符合加工工艺的圆角处理，没有加工死角，不管是采用数控车铣复合加工，还是普通车床搭配铣床分工序加工，都能顺利完成零件的加工，不需要特殊的成型刀具，加工成本控制在比较低的水平，适合批量生产应用。
