在钻削加工场景里,不管是台式钻床、手持电钻还是铣钻复合设备,钻夹头的锁紧可靠性直接决定加工过程的安全性与加工精度,钻夹头键作为配套的手动操作零件,是完成夹爪松紧调节、钻头装拆的核心操作部件,没有这个零件,操作人员无法通过扭矩输入带动夹头内部的伞齿结构转动,也就没法实现不同直径刀具的夹紧与松脱。

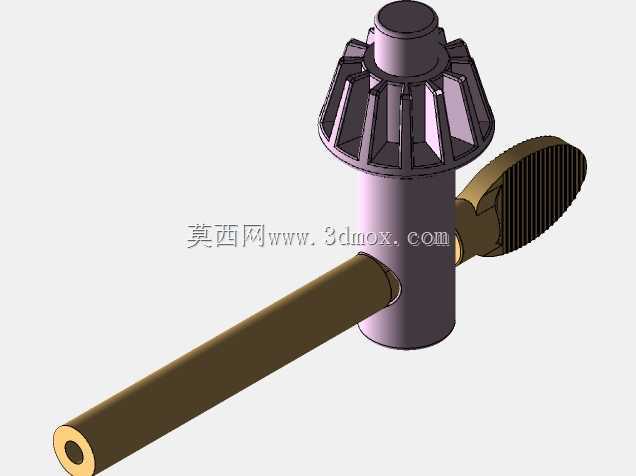

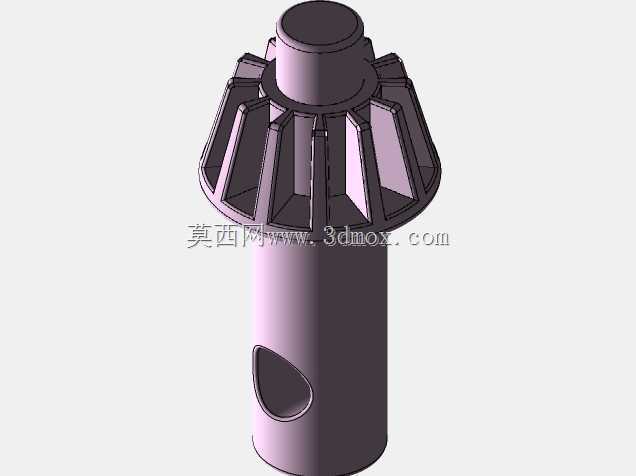

从实际使用场景来看,这类零件的使用频率极高,车间里的钻床工位,每更换一次钻头就需要用到一次钻夹头键,操作时需要将带齿的一端对准钻夹头外圈的伞齿啮合孔,插入后转动杆身,通过齿面的啮合传递扭矩,带动夹头内部的丝圈转动,推动三个夹爪同步径向移动,实现对刀具柄部的夹紧或者松开。设计这个零件的时候,首先要考虑的是啮合端的齿形参数,齿的模数、齿高、齿距必须和通用钻夹头的伞齿参数完全匹配,不然会出现插不进去、啮合打滑、打齿的问题,长期使用还会磨损夹头本身的齿圈,造成夹头报废。

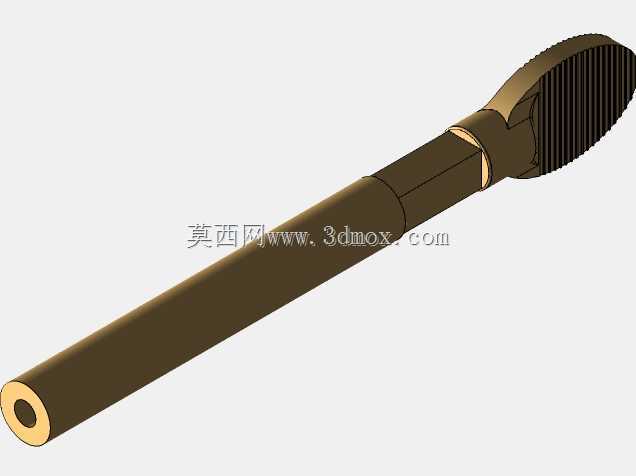

杆身部分采用空心长杆结构,不是随意做的设计,一方面长杆结构可以提供足够的力臂,操作人员不需要施加太大的手劲就能输出足够的锁紧扭矩,保证钻头装夹后不会在钻削时打滑窜动;另一方面空心结构在保证杆身抗扭强度的前提下,降低了零件整体重量,长时间操作也不会让操作人员产生明显的手部疲劳,同时空心结构的杆身抗弯折性能也能满足日常操作的受力需求,正常施加操作扭矩时不会出现杆身弯曲变形的情况。
操作端的扁头带滚花结构,是专门适配手动操作的设计,扁头形状方便操作人员用拇指和食指捏持转动,表面的滚花纹理可以增加手部和零件接触的摩擦力,即使手上沾有切削液、金属切屑或者油污,也能稳稳捏住零件转动,不会出现打滑脱手的情况。在设计安装边界的时候,要保证啮合端的齿部长度足够插入夹头的齿圈位置,插入后齿面的啮合接触面积不低于单齿面的70%,避免局部应力集中造成齿部崩断;杆身的外径要比夹头的钥匙插孔直径小0.2-0.3mm,保证插拔顺畅,不会出现卡滞;杆身的长度要适配常用规格的钻夹头,既不能太短导致力臂不足锁紧力不够,也不能太长导致操作时容易碰到周边的设备部件或者工件。
从功能特性上来说,这个零件的受力主要是扭转力,齿部在啮合转动时承受接触挤压应力,所以设计时齿部要做适当的圆角过渡,避免应力集中在齿根位置,防止长期使用后齿根断裂;杆身和齿部的连接位置要做圆弧过渡,不能有直角尖角,不然热处理或者受力时容易在连接位置出现断裂。日常使用中,这个零件属于易损耗的操作配件,很多车间里经常出现钻夹头键丢失、齿部打坏的情况,所以结构设计上要兼顾通用性,适配市面上绝大多数的同规格扳手钻夹头,不需要针对特定品牌的夹头做特殊适配,降低配件的替换成本。
在实际建模过程中,齿部的建模要严格按照伞齿的啮合参数做齿形修形,保证齿面啮合时是面接触而不是点接触,减少转动时的磨损;杆身的空心部分壁厚要均匀,避免壁厚差异过大导致热处理时出现变形;操作端的滚花要采用直纹滚花的参数,滚花的深度控制在0.3-0.5mm,既保证足够的摩擦力,又不会因为滚花过深导致硌手,影响操作手感。另外,零件整体的边角都要做倒钝处理,没有尖锐的毛刺飞边,操作人员拿取使用时不会划伤手部,符合车间操作的安全要求。
很多刚入行的结构设计人员在做这类小零件的时候,容易忽略啮合参数的匹配性,随便画个齿形就投入生产,结果做出来的零件和夹头不匹配,要么插不进去,要么转动时打滑,甚至打坏夹头的齿圈,反而造成更大的成本损失。实际上这类手动操作的五金配件,核心的设计要点就是匹配性、操作便利性和结构强度,不需要复杂的曲面结构,但是每一处尺寸都要结合实际使用的受力情况和操作习惯来确定,比如杆身的长度如果过长,虽然力臂更大操作更省力,但是转动时需要的操作空间更大,在小型工作台的钻床上使用时,很容易碰到台面上的夹具或者工件,反而影响操作;如果杆身过短,锁紧时需要施加更大的力气,很容易因为锁紧力不足导致钻头在钻削时打滑,造成钻头折断、工件报废甚至安全事故。
还有一个容易被忽略的设计细节,就是啮合端的齿部顶端要做倒角处理,方便操作人员快速对准夹头的齿孔插入,不需要反复调整角度对位,尤其是在设备运转停机后换刀的场景下,操作人员往往戴着手套操作,倒角的导向作用可以大幅提升换刀的操作效率,减少对位的时间。杆身的空心内孔不需要过高的尺寸精度,只要保证壁厚均匀满足强度要求即可,但是杆身的外圆要保证足够的直线度,插入齿孔转动时不会出现卡滞的情况。
