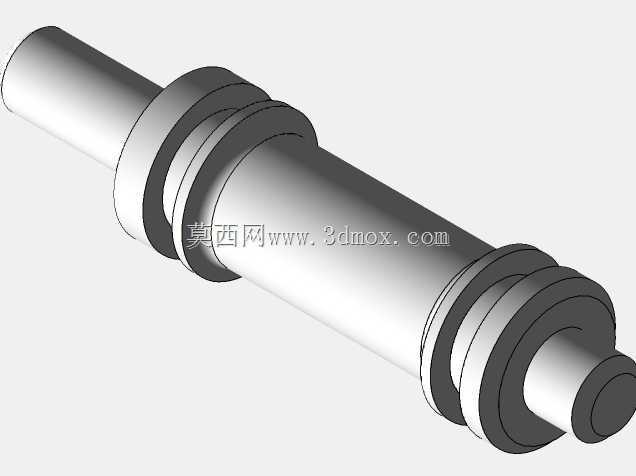

传感器配套阶梯轴类传动连接构件

　　该轴类构件主要适配传感检测类设备的内部传动链路，常见于工业位移传感模块、精密检测仪器的动力传递与定位支撑场景，在自动化生产线的位置反馈单元、精密检测工位的传感组件中承担核心的传动衔接作用，可将驱动端的回转动力平稳传递至传感检测端，同时保证同轴度误差控制在装配允许范围内，避免因轴系偏摆导致的传感检测数据失真。从结构设计来看，构件采用多阶梯变径设计，不同轴段的直径差经过精准核算，既满足不同位置的轴承、隔套、传动轮的安装定位需求，又通过轴肩结构实现各装配件的轴向限位，无需额外增设定位挡圈即可完成组件的轴向固定，减少装配环节的零件数量与装配工序。两端的细轴段分别作为动力输入端与传感端连接位，轴段长度经过匹配计算，

　　保证装入对应安装孔后既不会出现轴向窜动间隙，也不会因轴段过长顶触传感内部元件造成损坏。中间的粗轴段为主要承载段，可承受传动过程中的径向载荷与少量轴向载荷，表面粗糙度设计满足轴承内圈的配合要求，运转过程中可降低与轴承配合面的磨损，延长组件整体使用寿命。设计过程中优先考虑了装配工艺性，所有轴段的过渡位置均设置了合理的倒角与退刀槽，既方便加工时的刀具退刀，也能在装配时引导装配件顺利滑入对应轴段，避免装配过程中刮伤配合面。相邻阶梯之间的轴肩高度根据所装配件的定位需求设置，对于需要承受轴向力的轴承安装位，轴肩高度低于轴承内圈的拆卸高度，方便后续维护时的轴承拆卸，不会出现轴肩过高导致轴承无法拆下的问题。从安装边界来看，

　　构件的最大外圆直径对应中间隔套安装位的尺寸，安装时需保证安装腔体的内径大于该最大直径，预留足够的装配间隙，同时两端轴头的伸出长度需匹配对应连接孔的深度，安装后轴端与孔底预留0.1至0.2毫米的热胀间隙，避免设备运行过程中因温度升高导致轴件伸长顶触内部结构。轴件的同轴度公差以中间粗轴段的两个轴承安装位为基准，两端连接轴段的径向圆跳动控制在0.02毫米以内，保证高速回转时的运转平稳性，降低传感检测端的振动干扰，确保检测数据的稳定性。在实际应用中，该轴件常与深沟球轴承、隔套、传动小齿轮配合组装，装入传感器的金属壳体内，一端连接微型驱动电机输出轴，另一端连接传感检测的磁环或码盘组件，运转时带动码盘同步回转，

　　传感元件通过读取码盘的刻度变化输出对应的位置或转速信号，多阶梯的结构设计让整个传动组件的结构更加紧凑，无需额外设计定位套即可完成所有零件的轴向排布，有效缩小整个传感模块的整体体积，适配小型化自动化设备的安装空间要求。选材方面默认采用优质碳素结构钢加工，经过调质处理保证芯部的韧性，配合表面经过高频淬火提升硬度，兼顾强度与耐磨性能，可满足长期连续运转的使用需求，无需频繁更换维护。
