加莱式圆柱传感元件三维结构设计

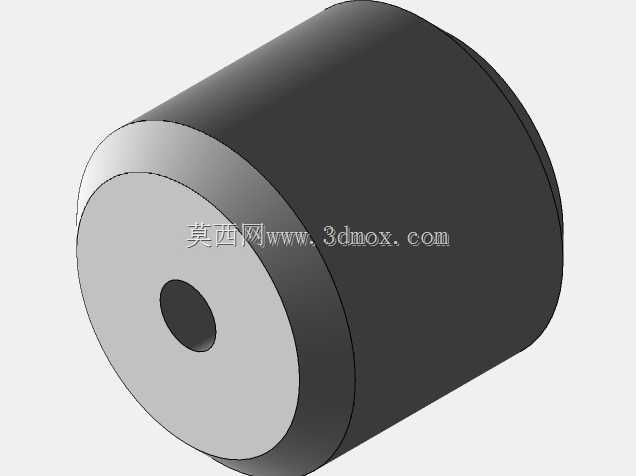

　　这款圆柱型加莱传感元件的结构设计，核心围绕工业现场狭小安装空间的检测需求展开，整体采用同轴圆柱构型，外圆柱面做哑光深色处理，端面为平整金属质感安装基准面，中心开设同轴通孔用于走线或定位销穿装。从实际应用场景来看，这类元件常被集成在自动化产线的工位定位模块、小型精密检测工装、仪器仪表的内置传感单元中，承担位置触发、微小位移反馈、接近检测等功能，尤其适合安装空间局促、对元件径向尺寸有严格限制的场合，比如小型装配机械手的末端执行器内置检测位、精密滑台的原点复位触发位、电子制造设备的物料到位检测点位。

　　设计过程中优先考虑了安装适配性，外圆柱面的公差带选取兼顾压装与间隙装配两种安装方式，可直接嵌入工装的预制安装孔内，无需额外设计复杂的固定支架，端面的中心通孔既可以作为信号线缆的穿装通道，也能配合定位销实现元件的周向防转，避免设备运行过程中因振动导致元件偏转、检测位置偏移。元件的轴向长度经过多轮场景适配调整，既保证内部感应组件有足够的安装排布空间，又不会因轴向尺寸过长导致与周边运动构件发生干涉，在常规的小型工装安装场景中，该元件的轴向伸出量控制在安全阈值内，不会对周边的运动部件行程造成限制。

　　从功能特性层面看，这种同轴圆柱构型的传感元件，检测方向沿轴向布置，端面作为检测工作面，平整的端面设计可以保证检测距离的一致性，不会因端面凹凸导致检测盲区增大；外圆柱面的防护结构做了一体化设计，壳体采用刚性材质加工，可承受常规工业现场的轻微磕碰与装配应力，不会因常规的压装操作导致内部感应组件移位。设计时特意将安装基准面与检测工作面设置在同一侧端面，装配时只需将该端面贴合工装的安装定位面，即可保证检测方向的垂直度，降低现场装配的调试难度，无需反复调整元件的角度与伸出长度。

　　在安装边界的考量上，该元件的径向尺寸适配工业领域常用的小型传感元件安装孔规格，可直接替换同尺寸规格的同类型元件，无需对原有工装的安装位做二次修改；中心通孔的孔径兼顾了常规信号线缆的穿装需求，同时预留了少量间隙，避免穿线时线缆外皮被孔壁刮损。元件的边角位置做了微小的倒角处理，既可以去除加工毛刺，也能在压装安装时起到导向作用，避免安装孔口被元件边角刮削产生金属碎屑，影响工装内部的清洁度。

　　不同于常规方形传感元件需要考虑安装方向的周向定位，这款圆柱型元件除了需要配合中心通孔穿装定位销防转的场景外，部分无严格周向方向要求的检测场景下，甚至可以省去防转结构，直接依靠安装孔与外圆柱面的配合摩擦力实现固定，进一步简化安装流程。在实际的设备调试过程中，这种构型的元件也方便微调轴向位置，只需沿安装孔轴向推动元件即可调整检测距离，调整到位后依靠顶丝或者粘接即可完成固定，适配多批次小批量的非标工装快速搭建需求，能有效缩短工装设计与装配的周期。
