L型悬臂式公制龙门检测支架结构

　　这款L型悬臂结构的龙门构件，主要面向工业现场的非接触式检测、传感器搭载类场景设计，日常可作为视觉检测、位移传感、轮廓扫描类设备的支撑载体，在流水线在线检测工位、实验室精密测量平台、小型工件尺寸筛查单元中都能适配使用。从结构受力逻辑来看，该构件采用底部加重块式基座设计，基座部分做了内收式锥度过渡，既能够降低整体重心，减少悬臂伸出后带来的倾覆力矩，也能避免基座边缘与工位周边的走线槽、设备护板产生安装干涉。竖直臂与水平臂采用一体化折弯式过渡，没有额外的拼接法兰与连接螺栓，从根源上减少了连接部位的装配间隙带来的检测精度偏差，这种无拼接的结构形式，也能降低长期受载后连接部位的应力集中风险，适配长时间连续运行的工位使用需求。

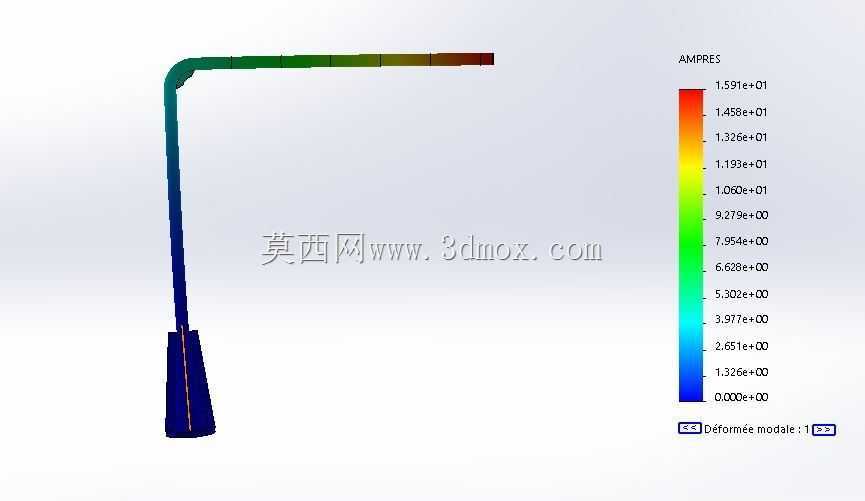

　　从设计阶段的仿真结果可以看到，该结构的形变分布呈现明显的梯度特征，水平臂末端的形变量最大，沿着悬臂向折弯处逐步递减，竖直臂靠近基座的位置形变量趋近于零，这一仿真结果也为后续的传感器安装点位选择提供了依据——对振动、形变敏感的高精度传感单元，可布置在靠近折弯处的低形变区间，对安装位置有行程要求的大范围扫描类传感器，则可布置在水平臂末端，同时可根据实际负载情况，在水平臂内部增加加强筋结构，进一步控制末端形变量在传感器允许的误差范围内。

　　安装边界方面，该构件采用公制尺寸体系设计，基座的安装孔位采用标准公制螺栓孔距，适配国内主流工业铝型材工作台、钢制检测平台的安装孔系，不需要额外做转接板加工即可完成固定。竖直臂的高度与水平臂的伸出长度做了均衡配比，既能够覆盖常规小型工件的检测视野范围，也不会因为臂长过大导致整体刚性不足，在常规0.5-2kg的传感器负载下，末端形变量可控制在工业检测允许的精度阈值内。结构表面没有多余的凸起与装饰性结构，所有棱边都做了倒角处理，避免安装调试过程中剐蹭操作人员与传感器线缆，水平臂的侧面预留了通用的传感器安装槽位，可适配不同规格的传感器安装支架，不需要在臂体上二次打孔加工，减少现场安装的加工工作量。

　　在实际应用中，这类龙门支架相比传统的四立柱式龙门结构，单侧开放的空间更大，操作人员上下料、调整工件位置时不会被两侧立柱遮挡，适配人工上下料的半自动化检测工位，也能配合机械手完成自动上下料的全自动化检测流程。基座的重量经过配比，在不做地脚螺栓固定的情况下，也能满足常规负载下的稳定性要求，针对需要频繁移动检测位置的场景，也可在基座底部加装脚轮，实现工位间的快速转场。结构的受力路径从水平臂末端传递到折弯处，再沿竖直臂垂直向下传递到基座中心，受力路径没有多余的转折，整体力流顺畅，在承受动态负载比如传感器移动扫描、工位周边设备振动传导时，不会出现局部应力过大导致的结构变形问题。针对不同的使用场景，也可在该结构基础上做参数化调整，比如缩短水平臂长度提升整体刚性，或是增加竖直臂高度适配更高的工件检测需求，所有尺寸都采用公制标准模数，调整后的结构不需要重新适配安装孔位与连接标准，可直接与现有工位的配套构件兼容。
