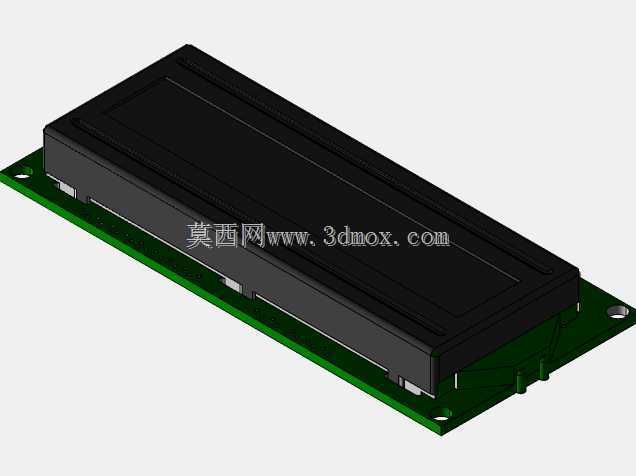

带安装底板液晶显示模组结构设计

　　在工业控制终端、小型检测设备、嵌入式实验装置的人机交互环节，这类带安装底板的液晶显示模组是最常用的信息输出载体，区别于裸屏直接焊接的方案，集成PCB载板的设计能大幅降低整机装配阶段的接线出错率，也能避免屏幕引脚在反复调试过程中出现脱焊、弯折损伤的问题。做这个结构设计的时候，首先要考虑的是屏幕本体与载板的配合公差，液晶屏幕的金属边框与PCB板之间预留0.15mm的装配间隙，既可以抵消PCB板过回流焊后的轻微翘曲变形，也能给屏幕背面的驱动芯片留出足够的散热空间，避免长期工作时芯片热量堆积传导到液晶层，造成屏幕局部显示发暗、残影的问题。安装孔位的设计是这类模组结构的核心边界条件，载板四个角的固定孔采用3.2mm内径设计，

　　适配M3规格的铜柱或者螺丝固定，孔中心到板边的距离统一为5mm，这个尺寸是参考通用工业设备面板的安装规范设定的，既不会因为孔位太靠边造成PCB板安装时开裂，也不会因为孔位太靠内挤占屏幕排线的走线路径。屏幕本体的凸起高度从载板表面算起为12.8mm，这个尺寸要和设备面板的开窗深度匹配，面板开窗的边缘要比屏幕显示区域大2mm，给装配时的对位偏差留出调整余量，同时屏幕表面和面板之间要预留0.3mm的间隙，避免面板压合到屏幕表面造成偏振膜损伤。从功能实现的角度，载板上除了屏幕的焊接焊盘外，还预留了对比度调节电位器的安装位、背光供电的限流焊盘，以及标准的2.54mm间距排针接口，排针接口的位置设置在载板的短边一侧，距离板边4mm，

　　方便和主控板之间用杜邦线或者排线连接，不会和屏幕本体产生结构干涉。实际选型应用的时候，要注意这类模组的安装方向，载板上的定位缺口要和设备面板的定位凸台对应，避免屏幕装反后显示内容倒置，减少二次拆装的工作量。结构设计过程中，特意将屏幕的金属边框与载板上的接地焊盘做了连通处理，设备整机接地时可以直接通过安装螺丝将屏幕的金属外壳接地，有效降低工业现场电磁干扰对显示稳定性的影响，避免出现屏幕乱码、闪烁的问题。载板的边角做了R2的圆角处理，避免装配过程中尖锐的板边划伤操作人员的手部，也不会刮伤设备内部的连接导线。屏幕与载板之间的固定除了引脚焊接外，还在屏幕底部的四个角位置设计了双面胶贴合区域，用0.2mm厚的耐高温双面胶做辅助固定，

　　提升模组整体的抗振动性能，适配有轻微振动的设备安装场景，比如小型流水线的计数终端、便携式检测仪器的手持部位，都能避免长期振动后屏幕引脚出现疲劳断裂的问题。做三维建模的时候，要把屏幕表面的显示区域做单独的面区分，方便后续做渲染效果图的时候赋予不同的材质属性，载板上的丝印标识位置也要按照实际生产的丝印层位置做简化建模，不需要还原所有丝印文字，但要预留出丝印区域的位置，方便后续结构评审的时候确认丝印不会被安装结构遮挡。排针的建模要准确还原每一根针脚的尺寸和间距，避免后续做装配干涉检查的时候出现误判，以为排针和周边结构有足够间隙，实际生产装配时才发现针脚顶到其他元器件。另外，载板背面的元器件高度也要纳入尺寸校核范围，背面最高的元器件是驱动芯片，高度为3.5mm，安装时载板背面和设备内部其他结构之间要留出至少5mm的间隙，避免元器件被压坏，也给空气流通留出散热通道。这类显示模组的结构设计看似简单，但每一处尺寸细节都要结合实际装配、使用、维护的场景来调整，不能只按照屏幕的 datasheet 尺寸照搬建模，否则加工装配阶段很容易出现各种配合问题，增加反复改模、调整的成本。
