蜗壳式离心涡轮流体结构设计

　　在流体输送与动力转换类设备的结构开发中，蜗壳式涡轮是决定整机能量转换效率的核心过流部件，这类结构广泛应用在小型通风设备、涡轮增压单元、流体输送泵组、工业除尘引风系统中，承担着将流体动能与压力能相互转换的核心作用。从实际工程应用场景来看，这类带切向出口弯管的涡轮结构，常适配在对安装空间有紧凑要求的中小功率流体设备上，比如小型工业吸尘设备的引风单元、车用涡轮增压器的压气机端、实验室通风柜的排风动力段，以及部分小型物料气力输送系统的动力发生端，不同场景下对涡轮的过流效率、流道顺滑度、安装适配性的要求各有侧重，但核心都是要在有限的轮廓尺寸内，实现流体能量的高效转换，同时降低流道内的紊流损耗与运行振动。

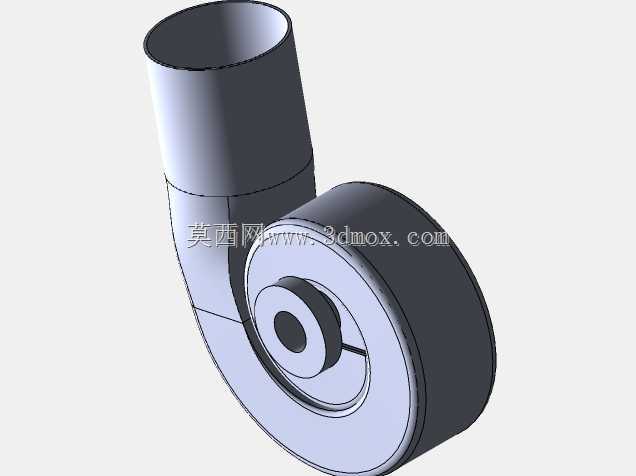

　　从结构功能特性来看，该涡轮采用单吸式离心叶轮配合渐扩式蜗壳的组合设计，叶轮端采用中心轴向进气的结构，流体从中心圆孔位置进入叶轮腔道后，随叶轮旋转获得离心动能，再通过蜗壳的渐扩流道将动能逐步转换为压力能，最终从切向布置的圆柱形出口弯管引出，这种流道设计能够有效降低流体在腔体内的折返损耗，相比直出口蜗壳，切向弯管的布置能够更好适配设备内部管路的走向，减少外接管路的弯折角度，降低整个流体回路的沿程阻力。叶轮与蜗壳的配合间隙在设计时做了严格控制，间隙过大会导致流体回流降低效率，间隙过小则容易在运行中出现叶轮与蜗壳的刮擦故障，因此建模时对配合公差带的预留需要结合实际加工工艺与运行温升带来的形变来确定，比如采用塑料材质注塑成型时，需要考虑注塑收缩率与高温运行下的热膨胀量，采用金属钣金焊接成型时，则需要考虑焊接形变带来的尺寸偏差。

　　在设计思路的落地层面，该结构的建模首先从叶轮的水力型线入手，先确定叶轮的进出口直径、叶片安装角、叶片数量这些核心水力参数，再通过曲面放样构建叶片的顺滑型面，保证流体在叶片间流道内流动时不会出现突然的截面变化，避免产生局部涡流。蜗壳部分采用阿基米德螺旋线作为型线基础，沿着螺旋线方向逐步扩大流道截面，保证从叶轮甩出的流体能够均匀汇集到出口段，出口弯管采用圆弧过渡的弯折结构，弯折半径经过流道仿真验证，避免过小的弯折半径导致流体在弯管外侧出现脱流现象。中心的安装孔采用阶梯孔设计，能够适配不同直径的驱动轴，同时预留了轴端固定的台阶面，方便装配时的轴向定位，不需要额外加装定位套就能实现叶轮与驱动轴的同轴固定，减少装配环节的零件数量。

　　从外形尺寸与安装边界来看，该涡轮的整体轮廓由蜗壳的最大回转直径、出口弯管的高度与弯折角度共同决定，安装时的固定基准为蜗壳端面的安装平面，建模时在该平面预留了均匀分布的安装孔位，能够直接与设备的机架或者驱动端的端盖配合固定，不需要额外设计转接法兰。出口段的圆柱管采用标准外径尺寸，能够直接适配常用规格的柔性软管或者硬管接头，现场装配时不需要对管口进行二次加工。中心进气端的圆孔尺寸与叶轮进口直径保持一致，进气侧可以直接对接进气滤网或者进气管道，接口处的端面做了止口设计，能够保证对接时的同轴度，避免安装错位导致的进气阻力增大。在实际选型适配时，需要注意该涡轮的旋转方向与蜗壳出口的朝向匹配，反向旋转会导致流体无法正常从出口引出，甚至出现流体倒灌的问题，同时驱动端的转速需要匹配涡轮的设计工作区间，转速过低无法达到设计的流量与压力参数，转速过高则会导致叶轮承受的离心力超过材料强度极限，出现结构损坏的风险。整个结构的壁厚设计结合了材料特性与承压要求，蜗壳主体壁厚均匀，既能够承受工作状态下的流体压力，也不会因为壁厚过大导致整体重量超标，对于需要轻量化设计的应用场景，还可以在蜗壳非受力区域做减重槽设计，在保证结构强度的前提下降低整体重量。
