航道警示浮标结构设计与制造方案

　　在近岸航道、内河施工水域以及临时禁航区域，水面警示标识需要长期承受波浪拍击、水流拖拽与日晒雨淋，普通硬质标牌很难在浮动状态下保持稳定可视性，这套浮式警示装置正是针对这类水上运维场景搭建的完整结构方案。整套装置分为下部浮力基座与上部标识立柱两个核心区段，下部基座采用矮胖型回转体构型，底部直径远大于上部立柱截面，宽大的底舱可以提供充足的排水体积，即便上层标识受风面积较大，整体重心仍被压在浮心以下，遇到横向浪涌时只会小幅度摇摆，不会出现侧翻或者标识没入水面的情况。基座侧壁预留了环形系挂点位，现场投放时可以通过锚链、配重块或者水下固定桩完成限位，在流速不高的内河港区，单锚系留即可满足定位要求，在开阔水面或者潮汐落差较大的区域，可采用三点对称系泊方式，抵消不同方向水流带来的位移。

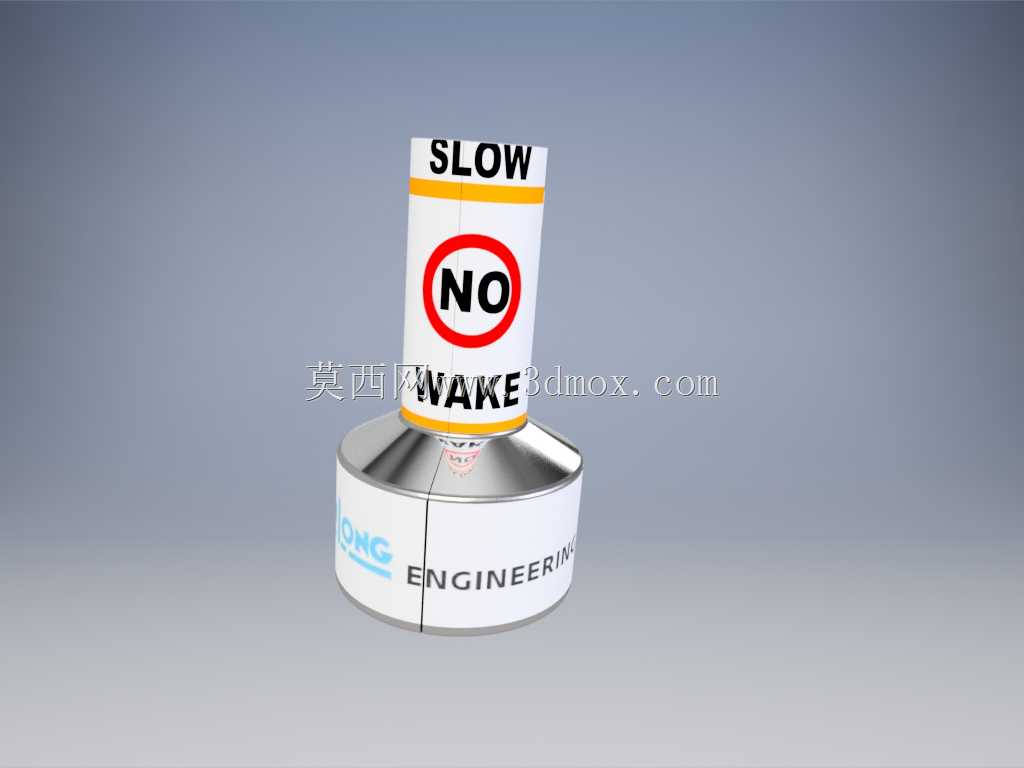

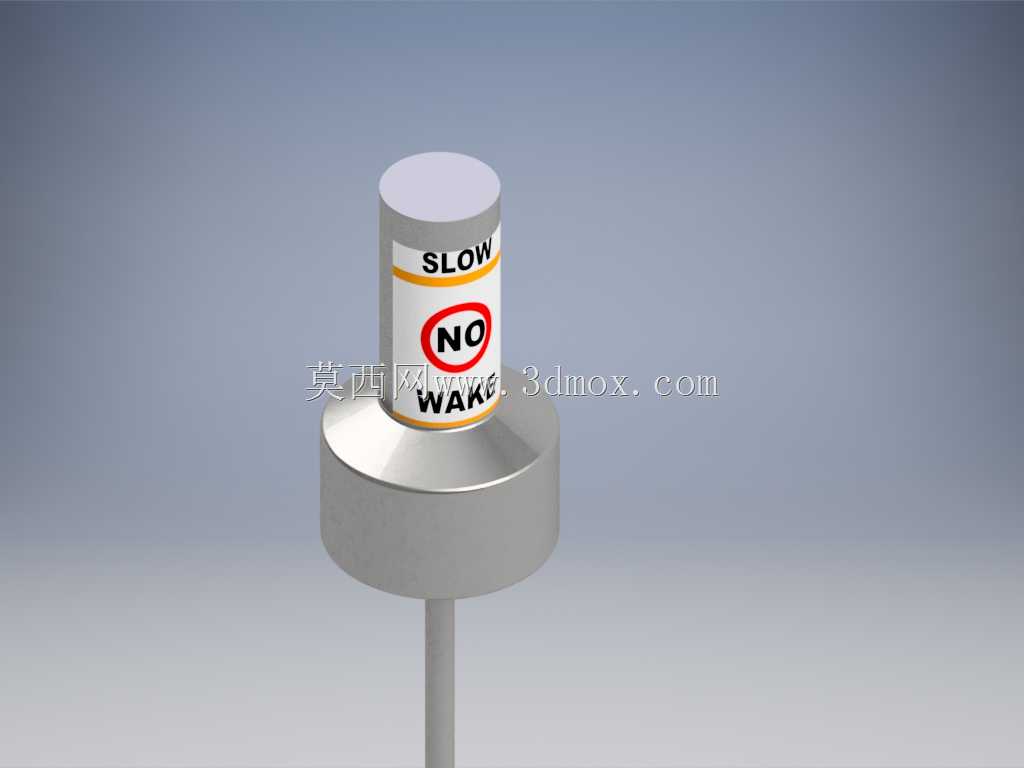

　　从结构建模的细节来看，下部浮舱采用分段焊接的薄壁壳体思路，侧壁做了等厚度壁厚预留，内部可以根据使用需求填充闭孔发泡材料，即便外板发生意外磕碰穿孔，内部发泡层仍能提供冗余浮力，避免装置整体沉没。基座顶面做了锥形过渡收口，既可以减少波浪涌上基座顶面后的积水滞留，也能让上部立柱的连接焊缝避开应力集中的直角转折区域，立柱与基座的连接法兰盘隐藏在收口段内部，外部没有突出的连接耳板，不会被漂浮杂物勾挂。上部立柱为等截面圆柱筒体，表面预留了整圈标识张贴区域，图中呈现的慢航禁止 wake 警示标识，可根据现场管控需求替换为禁锚、施工、管线穿越等不同警示内容，柱体顶端做了封盖处理，防止雨水灌入筒体内腔造成配重失衡。

　　尺寸边界方面，整套装置总高控制在成人视线可及的水面以上高度，下部浮舱直径约为上部立柱直径的三倍左右，投放后水面线落在浮舱侧壁的中下位置，预留了足够的干舷高度，即便遇到短时浪高超过常规工况，水体也不会漫过基座顶面。建模过程中所有回转体特征均采用对称约束搭建，柱体与基座的同轴度公差在装配阶段即可通过止口定位保证，不需要现场额外配焊调整。针对制造环节，壳体板材可选用 marine 级铝合金或者耐候玻璃钢，铝合金方案适合批量焊接加工，后期维护时局部变形可通过钣金校正修复；玻璃钢方案耐海水腐蚀性能更优，适合长期布置在盐雾环境的沿海区域。标识面层采用反光膜覆膜工艺，建模时已经预留了贴膜的翻边余量，现场粘贴时不会出现膜材边缘翘边的问题。

　　实际使用中，这类浮标不需要外接电源或者复杂传感部件，依靠自身浮力即可长期值守，投放完成后仅需定期检查系泊链条磨损与标识反光效果，运维成本远低于固定桩基式警示标牌。结构设计阶段也充分考虑了运输堆叠需求，下部浮舱的顶面平面可承托另一台装置的底部，多台转运时可以逐层叠放，上部立柱为统一圆柱截面，运输时可并排固定在舱架内，不会出现异形结构占用过多运输空间的问题。
