NACA4418翼型风力涡轮机叶片结构设计

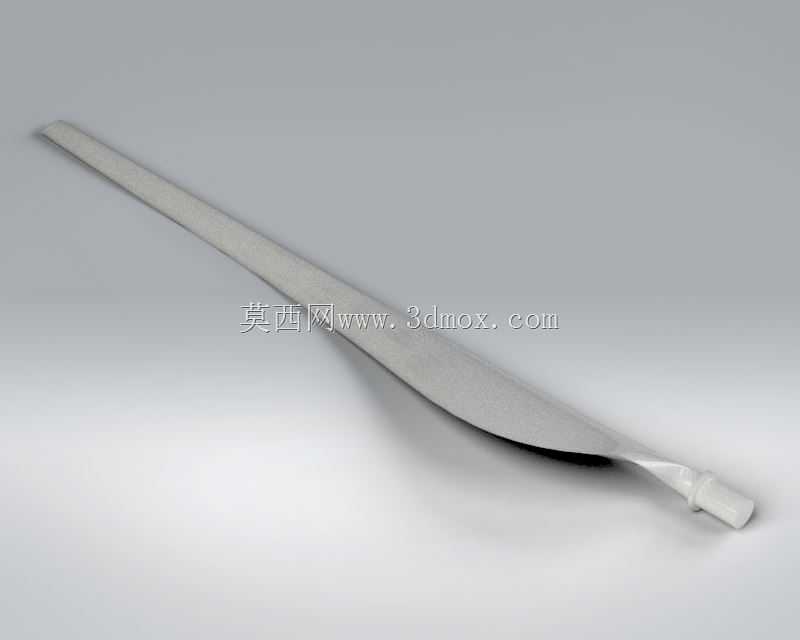

　　在分布式风能利用场景中，水平轴风力涡轮机的叶片气动性能直接决定整机的风能捕获效率，NACA4418翼型作为低速风力机常用的高升阻比翼型，其叶片的三维结构设计需要兼顾气动外形精度、结构强度与安装适配性。这款叶片的整体构型沿展向遵循气动载荷分布规律做变弦长、变扭角设计，从叶根到叶尖的弦长逐步收窄，扭角从叶根处的大安装角向叶尖平滑递减，匹配不同展向位置的来流攻角，避免叶根区域失速同时保证叶尖区域的气动效率，减少叶尖涡带来的能量损失。叶根位置设计有圆柱形安装柄，用于与轮毂的变桨轴承或固定支座配合，安装柄的直径与配合长度按照常规小型风力机轮毂的安装接口尺寸设定，保证装配时的同轴度要求，配合面预留有足够的轴向定位长度，

　　避免运行过程中出现叶片松动或摆振。叶片的主体翼型截面严格遵循NACA4418的翼型坐标数据生成，最大厚度位置位于弦长30%处，相对厚度18%，这种厚度分布既保证了叶片在额定风速下的结构刚度，抵抗风载荷带来的弯曲与扭转变形，又能在0-12度攻角范围内保持稳定的升阻比特性，适合年平均风速3-8m/s的陆上风能资源区使用。从结构设计角度看，叶片的外形曲面做了连续光顺处理，展向各截面之间的过渡无曲率突变，既降低了运行过程中的气动噪声，也能减少曲面应力集中，提升叶片的疲劳寿命。在实际应用场景中，这类叶片多用于10kW以下的小型离网风力发电机组，可配套牧区、海岛、偏远山区的独立供电系统，也可用于风光互补路灯、分布式户用风电系统的动力捕获部件。

　　设计过程中需要重点控制叶尖的线形精度，叶尖做了小切尖处理，降低叶尖涡的诱导阻力，同时减少叶尖部位的结构振动。叶片的安装边界需要考虑与轮毂的配合公差，安装柄与轮毂孔的配合选用过渡配合，装配时需保证三个叶片的安装角偏差控制在0.5度以内，避免运行时出现动不平衡，引发整机振动。从功能特性上看，这款翼型的叶片在失速工况下的气动特性较为平缓，不会出现升力骤降的情况，能提升机组在阵风工况下的运行稳定性，不需要复杂的变桨控制逻辑即可实现较为稳定的功率输出，降低小型风力机的控制系统成本。叶片的表面曲面连续性达到G2连续，在实际生产中可采用玻璃钢模压成型工艺，曲面的脱模斜度沿展向做了统一适配，叶根到叶尖的脱模方向一致，不需要额外的侧向抽芯结构，

　　降低模具制造成本。在结构强度校核层面，叶片的壁厚分布沿展向做梯度设计，叶根区域壁厚最大，承受主要的弯曲载荷，向叶尖方向逐步减薄，在保证强度的前提下控制叶片整体重量，减少轮毂与主轴的静载荷。叶片的扭角分布经过气动载荷迭代优化，在额定风速下，各展向截面的攻角均处于最佳升阻比区间，风能利用系数可达到0.42以上，匹配小型风力机的设计转速区间，避免出现叶尖速比过高导致的噪声与结构载荷过大问题。安装时需要注意叶片的翼型安装方向，保证翼型的前缘朝向来流方向，安装柄的定位台阶需与轮毂端面完全贴合，锁紧螺母的扭矩按照设计要求施加，避免运行过程中出现叶片飞出的安全隐患。这类叶片的设计还需要考虑极端风速下的载荷工况，在50m/s的极端风速下，叶片的最大弯曲应力需低于材料的许用应力，保证极端天气下的结构安全性，叶根与安装柄的过渡位置做了圆角处理，减少应力集中系数，避免长期交变载荷下出现疲劳断裂。
