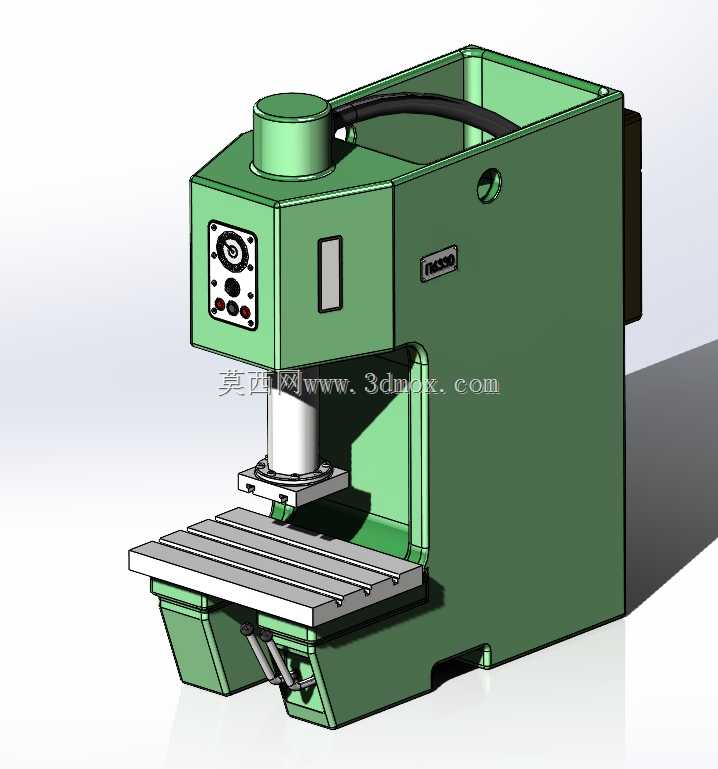

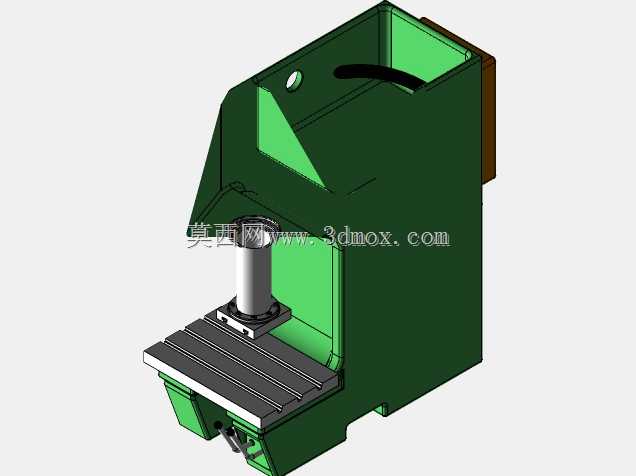

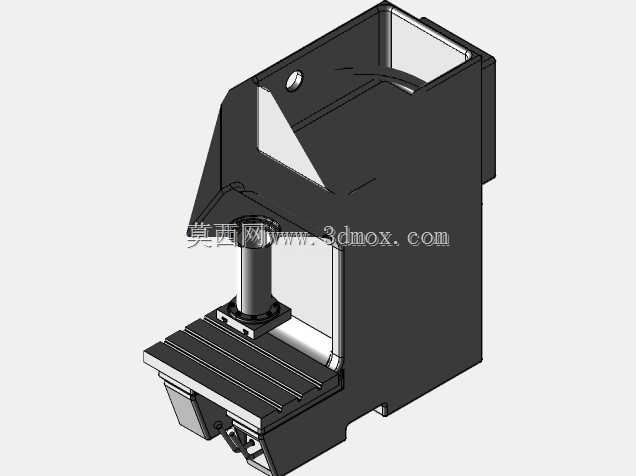

P6330型开式固定台冲床结构设计

　　筋板布局按照冲压作业的受力路径做了针对性优化，在公称力行程范围内承受冲裁反力时，床身的角变形量控制在允许范围内，既保证冲压过程中凸凹模的对中精度，避免啃模、毛刺超差的问题，也能通过铸铁材料的阻尼特性吸收冲压过程的冲击振动，降低设备运行时的振动传递，延长模具的使用寿命。传动系统采用曲柄滑块机构，将飞轮储存的旋转动能通过曲轴、连杆转化为滑块的上下往复直线运动，滑块的导轨面采用加长导向设计，导向间隙可以通过侧面的调节螺钉进行调整，保证滑块在下死点附近的运动精度，满足精密冲压件的尺寸公差要求；滑块内部集成了刚性打料机构，冲压完成上模回程时，可以自动将卡在上模的工件打出，不需要额外配置顶出装置，适配常规的正装模具使用。工作台面为固定矩形结构，在五金冲压、钣金加工、家电零部件制造、汽车小尺寸冲压件生产的车间场景里，这类开式固定台冲床是工位上最常见的通用锻压设备，承担着落料、冲孔、弯曲、浅拉伸、成型等多道冷冲压工序的加工任务，适配厚度从0.1mm薄箔到6mm中厚钢板的常规冲压作业，是中小批量冲压生产、工装试样加工环节的核心加工设备。从结构设计逻辑来看，这款冲床采用开式C型床身布局，这种结构的核心优势是操作空间开阔，三个方向都可以接近工作台，无论是手工上下料、搭配简易送料架还是对接小型自动化送料装置，都有充足的安装调试空间，对于多品种小批量的生产场景适配性极强，不需要预留过多的设备周边操作空间，车间工位排布的灵活性更高。床身部分采用整体铸铁件结构设计，

　　台面上开有标准的T型槽和中心漏料孔，T型槽的间距、尺寸按照通用冲模的安装尺寸设计，既可以直接通过压板螺栓固定中小型模具，也可以安装标准模架、快速换模夹板，漏料孔可以直接排出冲孔、落料产生的废料，不需要额外在工作台面开设排料缺口，减少模具安装时的配做工作量。从安装边界来看，设备的整体占地面积控制在常规中小冲压设备的尺寸范围内，地面安装需要按照设备重量预留足够厚度的混凝土地基，预埋地脚螺栓的位置与床身底座的安装孔完全对应，设备顶部预留了吊装孔，方便车间内行车移位安装；设备的操作高度按照人体工程学设计，站立操作时的工作台面高度适配常规操作人员的作业高度，不需要额外垫高操作平台，侧面的离合器、制动器操作手柄位置也在操作人员伸手可及的范围内，

　　单次作业、连续作业的切换操作便捷。气动摩擦离合器与制动器的联锁设计，保证离合器接合前制动器完全脱开，制动时离合器先脱开再制动，避免出现连冲的安全隐患，同时可以实现滑块的任意位置紧急停止，提升作业过程的安全性。润滑系统采用集中自动润滑布局，对曲轴轴承、连杆铜套、滑块导轨等运动副进行定时定量供油，避免人工润滑遗漏导致的运动副磨损，延长设备的大修周期。在实际生产适配中，这款冲床可以搭配卷料送料机实现连续自动化冲压，也可以配合光电保护装置用于手工上下料的安全作业，适配的模具涵盖了电子五金件、家电外壳支架、汽车卡扣、五金扣件等多种常见冲压件的生产需求，对于小型加工厂的多工序冲压作业来说，一台设备就可以覆盖绝大多数常规冷冲压工序的加工要求，

　　不需要额外配置多台专用冲压设备，设备的投入产出比更高。设计过程中对滑块的行程、行程次数、闭合高度参数做了平衡，既满足浅拉伸、弯曲这类需要大行程的工序要求，也能保证常规冲孔落料作业的生产效率，闭合高度调节量覆盖了绝大多数标准冲模的闭合高度范围，不需要额外加装垫板就可以适配不同高度的模具，减少模具安装时的调整工作量。床身的后侧预留了过载保护装置的安装位置，当冲压载荷超过设备公称压力时，过载保护装置会触发卸荷，避免床身、曲轴、连杆等核心受力部件出现过载断裂的问题，降低设备的故障维修成本。电气控制箱布置在设备的侧后方，既不占用正面的操作空间，也方便维修人员进行线路检修，控制线路的走线全部在床身内部的走线槽内布置，避免车间内的油污、铁屑对线路造成腐蚀磨损，提升电气系统的运行可靠性。
