老式往复式压缩机双腔散热气缸体结构

　　在小型往复式活塞压缩机的整机结构里，气缸体是直接决定压缩效率、运行温升与整机寿命的核心承压部件，这款双腔结构的气缸体，适配早年排量0.6立方米每分钟级别的低压空压机、小型制冷压缩机组以及车载气动系统的压缩单元，主要承担活塞往复运动的导向、压缩腔密封、压缩热导出以及整机与机架的连接固定作用。从实际工况适配来看，这类气缸体多用于连续运行时长不超过8小时的间歇式供气场景，比如街边汽修门店的补胎供气单元、小型冷库的开启式制冷压缩机组、老式农用机动三轮车的气刹供气泵，工况环境里往往存在粉尘多、散热条件一般、维护间隔长的特点，因此结构设计上优先考虑散热效率、耐磨性能与安装便利性，没有多余的轻量化冗余设计，整体以铸铁铸造为毛坯基础，后续通过机加工保证各配合面的精度。

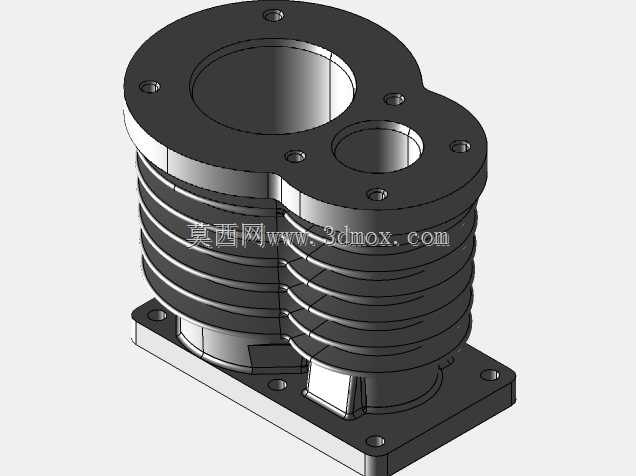

　　从结构功能拆分来看，顶部的法兰面共布置6个安装螺栓孔，分别对应一大一小两个圆柱形气腔的密封端盖安装，大腔为一级压缩腔，直径适配65mm规格的活塞组件，小腔为二级压缩腔，直径适配32mm规格的活塞组件，两级压缩的结构可以在相同电机功率下将排气压力提升至1.2MPa以上，相比单缸结构排气温度更低、容积效率更高。法兰面的螺栓孔采用沉孔设计，安装后螺栓头部不突出法兰平面，避免与端盖上的阀片组件产生运动干涉，两个气腔的内壁加工精度达到IT7级，表面粗糙度控制在Ra1.6以内，保证活塞环运行时的密封性能，减少压缩过程中的气体泄漏。

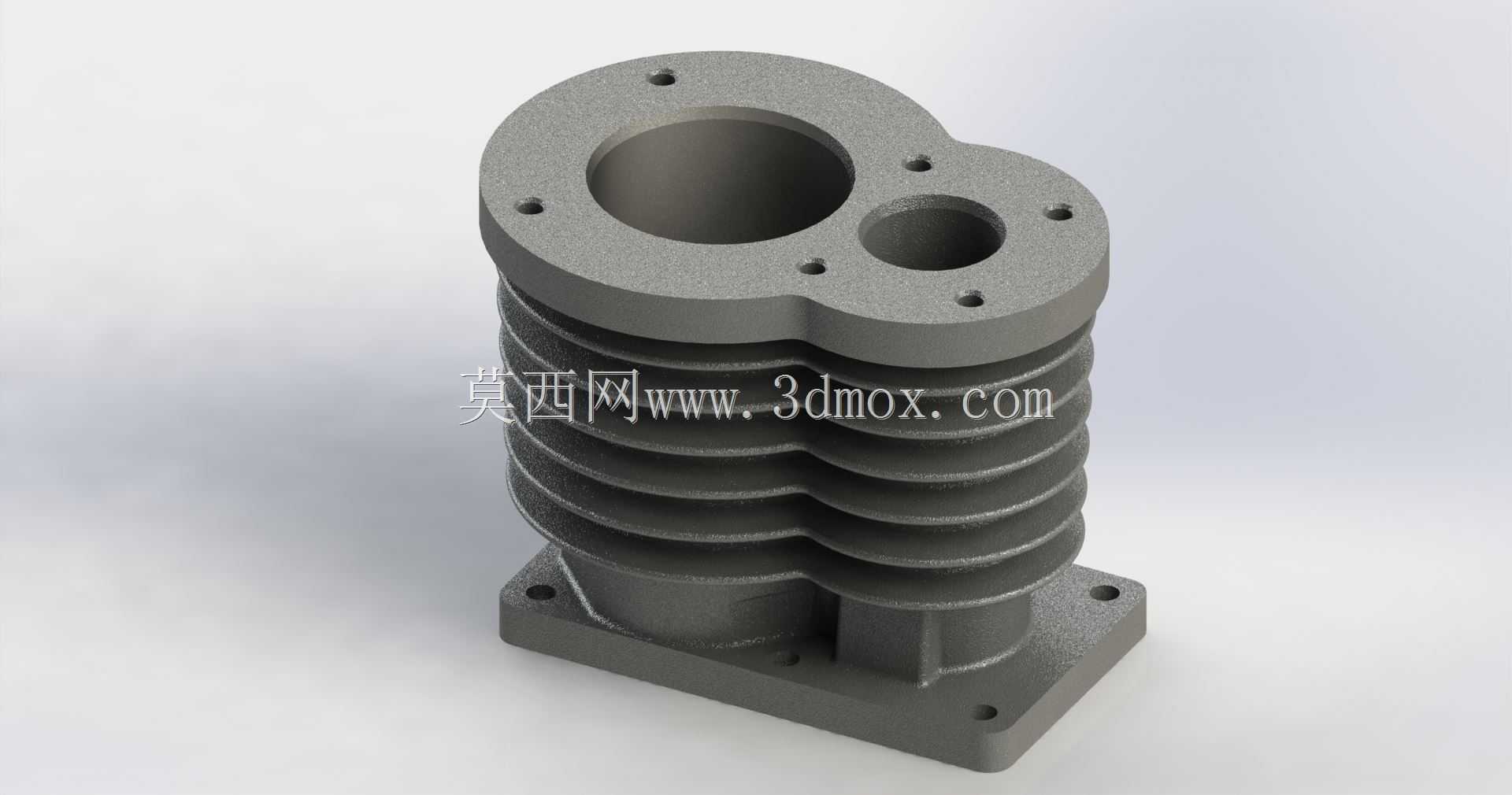

　　气缸体外壁周向布置的多层环形散热翅片是结构设计的核心要点，翅片厚度为3mm，相邻翅片间距为8mm，这种间距设计既可以保证铸造时的铁水流动性，避免出现浇不足、冷隔等铸造缺陷，又能在气缸运行时通过自然对流或者附带的冷却风扇导流，将压缩过程中产生的热量快速导出，避免缸壁温度过高导致活塞环卡滞、润滑油碳化失效。翅片与缸壁采用一体化铸造成型，没有后续焊接或者拼接的接触热阻，导热效率相比装配式散热结构提升40%以上，在环境温度35摄氏度、额定排气压力工况下，缸壁外壁温度可以控制在120摄氏度以内，匹配普通矿物型空气压缩机油的耐温阈值。

　　底部的安装底座为整体式矩形结构，底座上布置4个直径11mm的安装通孔，孔位中心距为120mm×95mm，适配多数小型压缩机的机架安装尺寸，安装时可以通过橡胶减震垫或者钢质调整垫片调整气缸的水平度，避免活塞运行时出现偏磨。底座与缸体的连接处设置了加强筋结构，筋板厚度为8mm，从底座四个角延伸至下部散热翅片的根部，抵消活塞往复运动时产生的侧向倾覆力矩，避免长期运行后缸体与底座连接处出现疲劳裂纹。底座的下平面加工平面度控制在0.05mm以内，安装时可以保证气缸轴线与曲轴轴线的垂直度，减少连杆组件的附加载荷。

　　从建模逻辑来看，这类铸件结构的三维建模需要优先考虑铸造工艺的拔模斜度，所有外壁面的拔模斜度设置为1:20，内壁面因为是机加工面不需要预留拔模斜度，散热翅片的边缘需要设置R1的圆角，避免铸造时出现应力集中，同时减少运行过程中翅片受外力磕碰断裂的风险。两个气腔之间的隔墙厚度为10mm，既可以保证两级腔之间的密封强度，避免高压气体向低压腔串漏，又不会因为壁厚过大导致铸造时出现缩松、缩孔等内部缺陷。建模过程中需要注意各加工面的余量预留，法兰端面、缸体内壁、底座下平面的加工余量统一预留2.5mm，螺栓孔、安装孔的位置度公差控制在φ0.2mm以内，避免后续机加工时出现孔位偏差导致装配困难。

　　在实际选型替换时，需要重点核对缸体内径尺寸、安装底座的孔位中心距、顶部法兰的螺栓孔分布圆直径三个核心尺寸，只要这三个尺寸与原有损坏的气缸体匹配，就可以直接替换安装，不需要对压缩机的其他部件进行改动。安装过程中需要注意缸体端面与端盖之间的密封垫厚度，通常选用1.5mm厚度的耐油石棉橡胶垫或者金属缠绕垫，保证压缩腔的密封性能，同时避免螺栓拧紧力矩过大导致法兰面变形。日常维护中只需要定期清理散热翅片之间积存的灰尘、油泥，保证散热风道通畅，就可以有效延长气缸体的使用寿命，正常工况下这类铸铁气缸体的无故障运行时长可以超过8000小时。
