带弹簧压柱的针鳍式铝制散热结构

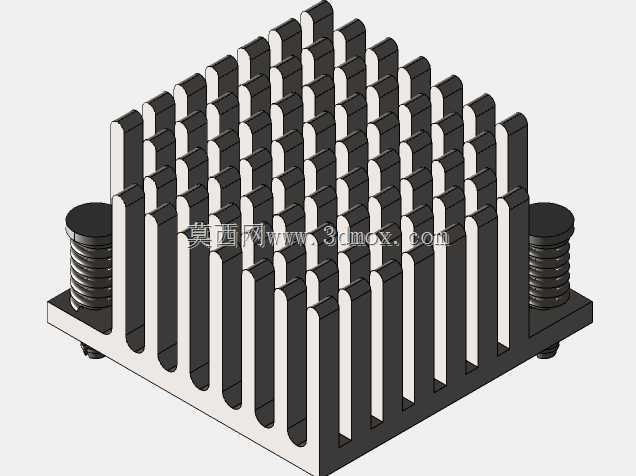

　　在通讯终端、嵌入式工控板卡、小型路由交换模块这类空间紧凑的电子设备内部，核心运算芯片、电源管理模块的热耗散一直是结构设计阶段需要优先考量的环节，这类器件的持续工作温升直接决定了设备长期运行的稳定性，一旦散热路径设计冗余不足，很容易出现高温降频、器件寿命折损甚至过热宕机的问题，这款针鳍式散热结构就是针对这类小尺寸高发热电子器件开发的被动散热方案。从结构布局来看，整个散热主体采用方形铝挤基材加工，基底为平整的实心铝板，上表面均匀排布密集的直立针状鳍片，鳍片采用等间距阵列布局，相邻鳍片之间预留了足够的空气流通间隙，既可以依靠自然对流带走鳍片表面传导的热量，也能适配小尺寸轴流风扇的强制风冷场景，不会因为鳍片过密导致风阻过大影响散热效率。

　　和常见的粘贴式散热片不同，这款散热结构在基底的两个对角位置集成了弹簧压柱安装结构，压柱底部带卡扣结构，安装时可以直接穿过PCB板对应的安装孔位，依靠弹簧的预紧力将散热基底紧密压合在芯片表面，不需要额外涂抹过厚的导热胶，也不需要在PCB上预留螺丝固定的螺柱位置，能有效降低装配工序的复杂度，同时弹簧的自适应伸缩量可以抵消不同批次芯片的封装高度公差，避免压合过紧导致芯片封装开裂、或者压合间隙过大导致热阻升高的问题。在设计思路上，这款散热结构优先平衡了散热效率和占用空间的矛盾，整体外形为规整的方形结构，鳍片高度控制在小尺寸板卡的元件限高范围内，不会和周边的电容、接插件等 taller 元件产生装配干涉，基底的接触平面做了平整化处理，

　　表面粗糙度控制在合理区间，保证和芯片表面的接触面积最大化，减少接触热阻。针状鳍片的设计相比传统的片状鳍片，在相同的投影面积下能提供更大的散热表面积，同时各个方向的空气流通阻力更均匀，不管是设备内部自然对流的无规则气流，还是风扇直吹的定向气流，都能顺利穿过鳍片间隙带走热量，不会出现片状鳍片在垂直气流方向上挡风的问题。安装边界方面，两个压柱的中心距严格匹配常见通讯类芯片的安装孔位标准，压柱的弹簧行程预留了足够的压缩余量，既能适配不同厚度的导热垫使用场景，也能在设备受到振动冲击时提供一定的缓冲作用，避免散热结构硬接触挤压芯片导致的器件损坏。在实际应用场景中，这类散热结构可以直接用于通讯模块的主控芯片、POE供电模块的功率器件、

　　工业交换机的PHY芯片等发热器件的散热，不需要额外定制复杂的安装结构，标准化的尺寸可以直接适配多款同封装规格的芯片，大幅缩短结构选型的周期。从加工工艺角度看，主体鳍片部分采用一体铝挤成型，后续只需要做简单的裁切和表面阳极氧化处理，压柱组件采用标准件装配，整体加工成本可控，适合批量生产应用，阳极氧化层既可以提升铝材的表面辐射散热能力，也能避免长期使用过程中铝材表面氧化锈蚀导致的散热性能下降。在结构建模过程中，需要重点关注鳍片的壁厚均匀性，铝挤工艺下如果鳍片壁厚差异过大，挤出成型时容易出现变形、歪齿的问题，同时压柱的安装孔位和基底的垂直度需要严格控制，避免安装时压柱歪斜导致卡扣无法顺利穿过PCB孔位，弹簧的选型需要匹配合适的弹力，弹力过小会导致压合不紧热阻过大，弹力过大则可能在安装时压裂芯片封装。
