深沟球轴承GOST8338标准结构三维造型

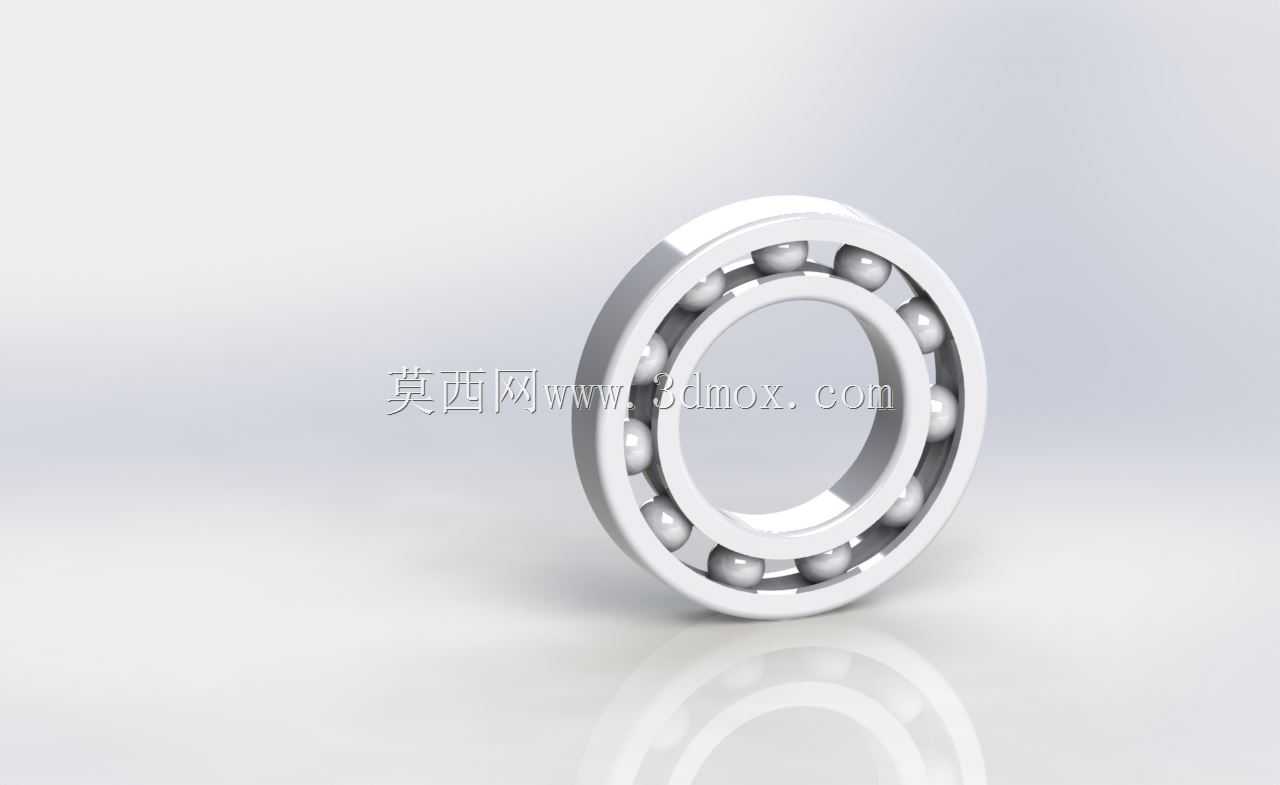

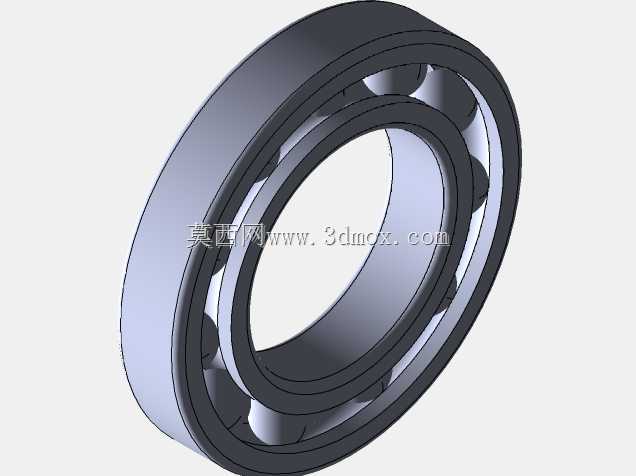

　　这套深沟球轴承的三维造型严格参照GOST 8338-75标准构建，完整还原了单列向心球轴承的全部核心结构：包含内外圈滚道、均匀排布的钢制滚动体、冲压保持架以及轴承两侧的密封限位结构，所有配合面的几何关系完全符合滚动轴承的实际装配逻辑。在常规工业传动场景中，这类轴承是旋转轴系最基础的支撑元件，广泛应用在中小型电机输出端、离心泵转轴、输送机托辊、机床进给轴、农用机械传动箱以及家用通风设备当中，核心作用是为旋转轴提供径向承载支撑，同时可以承受一定比例的双向轴向载荷，将轴运转过程中的摩擦阻力降到最低，约束轴的径向与轴向窜动在允许公差范围内。

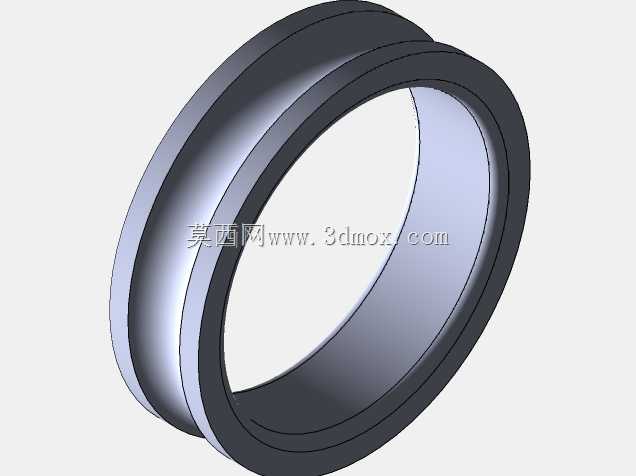

　　从结构设计思路来看，建模过程中首先确定轴承的公称内径、外径与宽度三个核心安装边界尺寸，这三个参数是设备选型时直接和轴径、轴承座安装孔匹配的关键尺寸：内圈内孔和转轴采用过渡或者小过盈配合，外圈外圆柱面和轴承座的安装孔形成基轴制配合，两端面分别靠轴肩和轴承座端盖实现轴向定位，建模时特意保留了内圈端面、外圈端面的定位台阶参考，滚道的圆弧曲率半径按照滚动体直径的标准比例绘制，滚道沟道的曲率中心略偏离轴承径向平面，让钢球和滚道之间形成合理的接触角，既保证纯径向载荷下的接触应力分布均匀，也能在轴承受轴向力时让滚动体顺利传递轴向载荷，避免出现钢球卡滞、边缘应力集中的问题。

　　滚动体的排布完全按照标准轴承的球数进行圆周阵列，每个钢球的直径和内外滚道的沟道尺寸精准匹配，钢球和内外滚道之间预留了符合工程实际的微小游隙，这个径向游隙是轴承运转时补偿热膨胀、容纳润滑脂的关键结构——设备高速运转时轴承内外圈会因为摩擦升温出现热胀，预留的游隙可以避免轴承出现抱死、运转阻力陡增的问题。两侧的冲压浪形保持架采用两半扣合的结构造型，兜孔完全包裹住每一颗钢球的赤道位置，既可以把所有滚动体均匀分隔开，避免钢球之间直接接触产生摩擦磨损，也能在轴承随轴转动时引导钢球在滚道内正常公转，防止钢球在非承载区出现打滑、歪斜的情况。

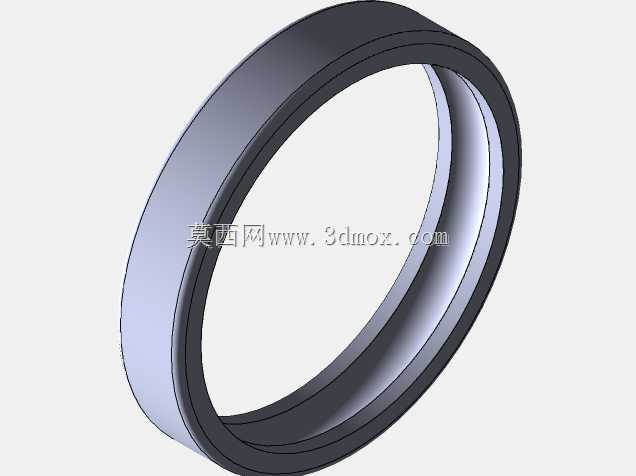

　　在实际设备装配场景里，这类开式深沟球轴承通常需要在装配时在轴承腔内部填充适量的锂基润滑脂，依靠轴承端盖的油封或者挡圈阻挡润滑脂泄漏，同时阻挡外界的粉尘、切削液、泥沙进入轴承滚道内部。如果应用在粉尘较大的破碎机、输送机或者农业机械场景，同系列的密封型变体还会在内外圈之间加装橡胶接触式密封圈，把滚动体完全封闭在轴承内部，实现终身免维护的使用效果。建模时特意把保持架、滚动体、内圈、外圈拆分为独立的可编辑零件，结构工程师在做整机轴系设计时，可以直接调用这个轴承模型装入装配体，快速核对轴肩高度、轴承座孔的台阶尺寸是否和轴承的安装倒角匹配，避免出现轴肩过高碰到保持架、或者轴承座孔倒角过小导致轴承无法贴紧定位面的干涉问题。

　　从受力特性来看，这类深沟球轴承的摩擦系数在所有滚动轴承里属于较低的水平，极限转速表现优异，在高速电机、高速主轴场景下，只要润滑条件匹配，就可以实现上万转的持续运转；和同尺寸的滚子轴承相比，它的径向承载能力略低，但对轴的挠曲变形、安装不同心的容忍度更好，当两根配对轴承的安装座孔出现轻微同轴度误差时，深沟球轴承可以通过钢球和滚道的微量自适应调整，避免出现局部过载点，这也是它成为工业领域应用最广泛标准轴承的核心原因。整套模型的所有圆角、倒角、滚道曲面都按照实际加工工艺绘制，没有出现几何破面、配合干涉的问题，既可以用于设备整机的装配干涉校验，也可以用来做轴承运转原理的演示动画，直观展示滚动体公转、保持架随动的运动关系，帮助设计人员在选型阶段快速确认轴承的安装空间、载荷匹配性是否满足整机设计要求。
