GOST标准深沟球轴承精密结构设计

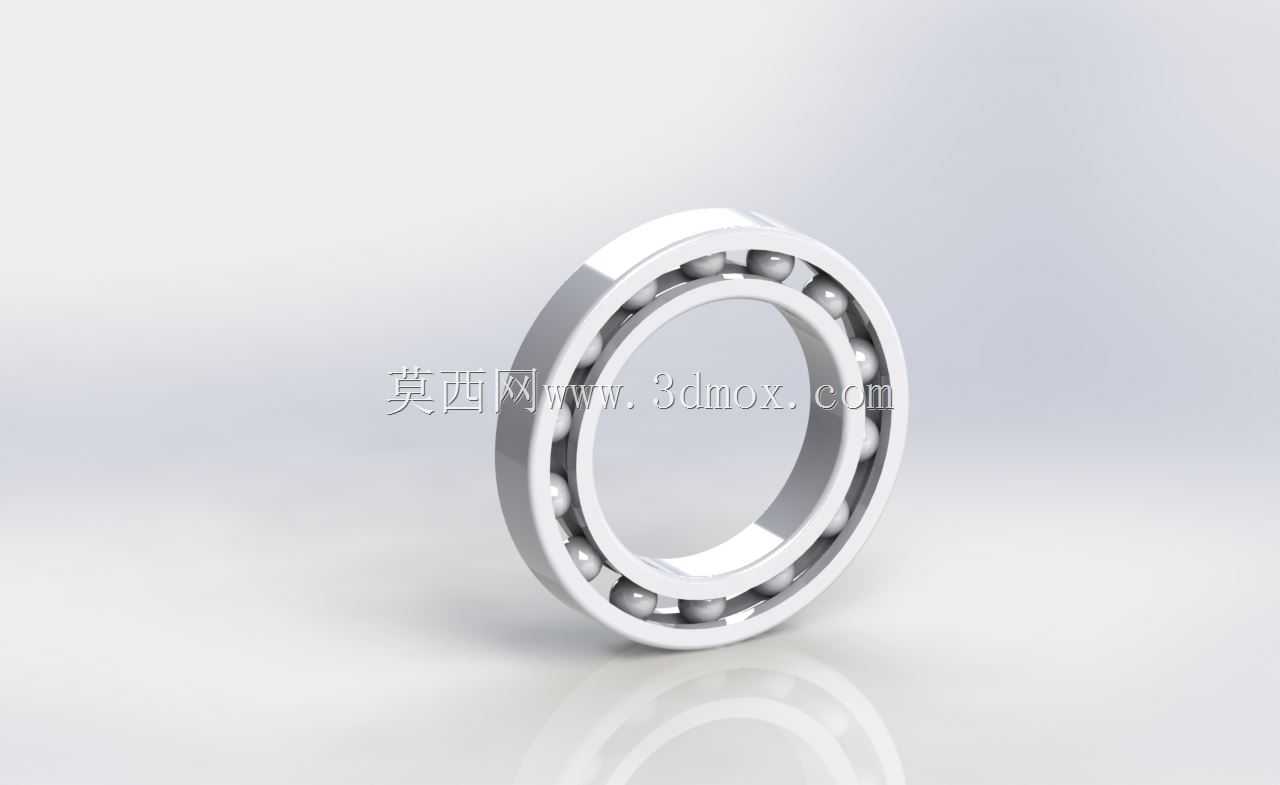

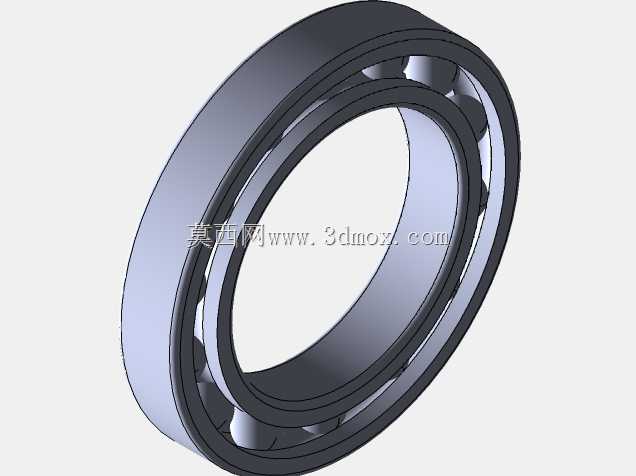

　　深沟球轴承作为旋转机械中应用覆盖面最广的支承元件，在各类需要承受径向载荷并兼顾少量双向轴向载荷的传动场景中承担核心作用。这套参照GOST 8338-75标准构建的轴承三维结构，完整还原了单列向心球轴承的全部组成细节，包含内圈、外圈、钢制滚动体、冲压保持架四大核心部件，各零件的几何轮廓、配合间隙与装配关系均按照实际工业轴承的装配逻辑搭建，可直接用于设备传动系统的布局校核、运动干涉检查与支承方案选型参考。

　　从实际设备应用场景来看，这类轴承广泛部署在中小型减速器输入输出轴端、普通三相异步电动机转子支承、输送机托辊辊筒、离心泵转轴、机床轻载进给轴、农用机械传动箱以及各类通用旋转工装的铰接回转部位。在多数常规工况下，轴系运转时的径向作用力是轴承承受的主要载荷，当传动带张紧、齿轮啮合产生径向分力或者叶轮受介质径向冲击时，滚道与钢球之间的滚动接触可以将滑动摩擦转化为极低阻力的滚动摩擦，大幅降低轴系运转的功率损耗与温升。深沟球轴承的滚道截面为与钢球曲率高度匹配的圆弧沟槽，两侧滚道的挡边结构可以在轴系出现少量轴向窜动时承接轴向力，无需额外配置成对的角接触支承即可应对轻载双向轴向负载，这也是它在通用机械中被大量采用的核心原因。

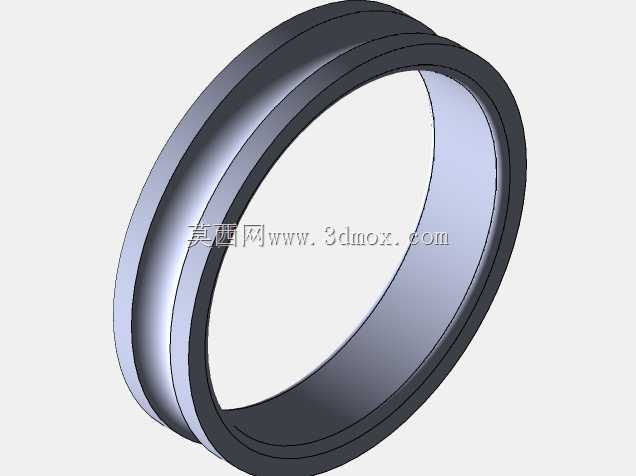

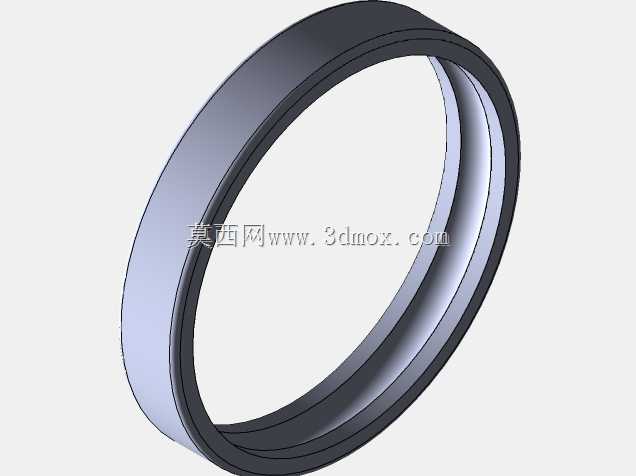

　　结构设计层面，整套模型的尺寸边界严格遵循苏式GOST轴承的尺寸系列规范：内圈内孔为与轴颈形成过渡配合的基准圆柱面，外圈外圆柱面则与轴承座孔形成基轴制过渡配合，内圈两侧的端面、外圈两侧的安装端面均预留了轴肩与座孔挡肩的定位空间，建模时滚道的曲率半径略大于钢球半径，保证钢球与滚道之间形成合理的赫兹接触椭圆，既避免点接触造成接触应力过载，又不会因贴合面积过大导致滚动摩擦阻力上升。滚动体沿圆周方向均匀排布，冲压浪形保持架的两个半罩通过铆合结构将每一颗钢球约束在独立的兜孔内，兜孔与钢球之间预留均匀的游隙，既防止钢球在运转过程中相互接触摩擦，又能引导钢球在滚道内等距分布，避免载荷集中在局部滚动体上。

　　安装边界的校核是这类轴承选型建模时最容易被忽略的环节：内圈的定位轴肩高度不能超过内圈挡边的允许高度，否则后续轴承拆卸时拉马爪无法勾住内圈端面，强行拆卸会直接损伤滚道；外圈侧的座孔挡肩同样要留出足够的拆卸空间，挡肩内径不能小于外圈滚道的底径，避免装配时挡肩与保持架发生运动干涉。模型中完整呈现的密封侧空间、游隙预留量以及各零件的壁厚比例，都可以直接为布局设计提供参考：当设备为开式传动、环境粉尘较多时，可以在该轴承的两侧预留密封件安装槽位，搭配接触式橡胶密封圈或者防尘盖，防止润滑脂泄漏与外部杂质进入滚道；在高速运转场景下，还可以根据模型的内部空腔容积核算润滑脂的填充量，通常滚动轴承内部润滑脂填充量控制在空腔容积的三分之一到二分之一即可，过量填充反而会造成搅拌热大幅升高，引发轴承过早失效。

　　从建模逻辑来看，各零件的装配关系完全还原实际装配顺序：先将下半片保持架对齐内圈滚道，依次放入全部钢球，再扣合上半片保持架完成铆合，最后将套合完成的内圈组件压入外圈滚道，整套结构无多余约束，旋转副的运动关系符合实际轴承的转动特性。在整机设计阶段调用这套模型，可以直接在装配环境中校验轴系的跨距分布、轴承与周边端盖、密封件、传动轮的空间位置关系，提前排除装配干涉风险，也能依托标准轴承的外形尺寸快速匹配对应的轴颈公差与座孔公差，减少非标自定义支承件带来的加工与采购成本。
