深沟球轴承1000917精密传动结构

　　深沟球轴承是旋转机械中使用频次最高的一类支承元件，本次建模对象对应GOST 8338-75标准下的1000917规格，属于薄壁系列深沟球轴承，整体结构由内圈、外圈、滚动钢球以及保持架四个核心部分组成。从工程应用场景来看，这类薄壁轴承常被布置在径向安装空间受限、同时需要承受中等径向载荷与少量双向轴向载荷的部位，例如小型电机端盖支承、轻工输送辊筒、通讯设备内部旋转机构、家用电动工具输出轴、精密仪器回转台以及低速风机叶轮轴系中。相较于同内径的标准厚度轴承，该系列套圈壁厚更薄，轴向宽度更窄，能够在满足基础承载能力的前提下，有效压缩轴系的径向轮廓尺寸，降低整机的布局重量。

　　在实际设备运行过程中，轴承的核心作用是为旋转轴提供稳定的回转支承，将轴工作时产生的径向载荷通过滚动体传递至轴承座，同时约束轴的径向与轴向窜动，把轴运转过程中的滑动摩擦转换为滚动摩擦，大幅降低摩擦阻力与磨损速率。深沟球轴承的滚道截面呈圆弧状，沟道曲率略大于钢球半径，钢球在内圈与外圈的滚道之间形成多点接触，既可以承担垂直于轴线方向的径向力，也能够在轴出现少量轴向窜动时承受一定的双向轴向载荷，适配多数同时存在径向与小幅轴向载荷的通用轴系工况。

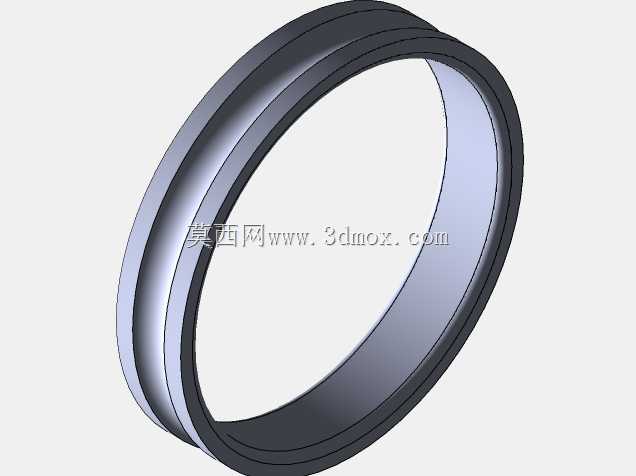

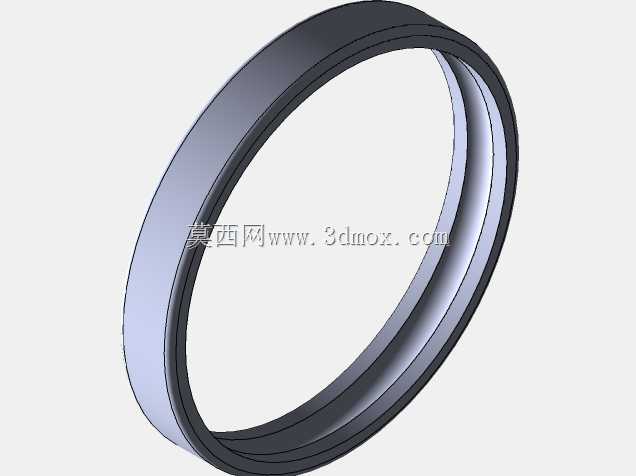

　　建模过程中首先依据标准尺寸链确定各部分几何边界：先明确轴承的公称内径、外径与宽度三个核心安装尺寸，内圈内孔为与轴颈配合的基准面，外圈外圆柱面为与轴承座孔配合的安装面，两个配合面的圆柱度、同轴度直接决定轴系运转的同心精度。套圈部分采用回转体建模思路，先绘制包含内圈滚道、内圈挡边、内孔倒角的轴向截面草图，通过旋转命令生成内圈实体；外圈同理绘制外圆、外圈滚道、外圈挡边与端面倒角的截面轮廓，旋转得到外圈实体。滚道的圆弧曲率、沟道位置需要严格匹配钢球直径，保证钢球装入后与滚道的接触角符合深沟球轴承的设计特性，避免出现接触应力集中或者钢球卡滞的问题。

　　钢球作为滚动承载元件，按照标准规定的球径与数量进行圆周阵列，钢球中心分布在轴承的节圆直径上，相邻钢球之间由保持架分隔。保持架采用浪形冲压结构，两片兜孔分别包覆钢球的两侧，将所有钢球均匀分隔在节圆圆周上，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内正常滚动，在轴承空载加注润滑脂的区域还可以留存部分润滑介质，改善滚动接触部位的润滑条件。建模时保持架的兜球曲面需要与钢球球面保留合理间隙，既不能间隙过大导致钢球晃动脱落，也不能间隙过小出现运动干涉。

　　安装边界层面，轴与轴承内孔的配合通常根据载荷特性选择过渡或者小过盈配合，轴承座孔与外圈外圆采用过渡配合，轴肩与座孔挡肩的高度需要低于轴承内圈、外圈的挡边厚度，保证拆卸工具可以勾住套圈端面完成轴承拆卸，同时轴肩与挡肩的端面需要与轴线保持垂直，避免轴承安装后出现偏斜导致局部载荷过载。轴承两端的密封空间可根据工况选配防尘盖或者橡胶密封圈，防止外部粉尘、水汽进入滚道内部，同时避免内部润滑脂泄漏。

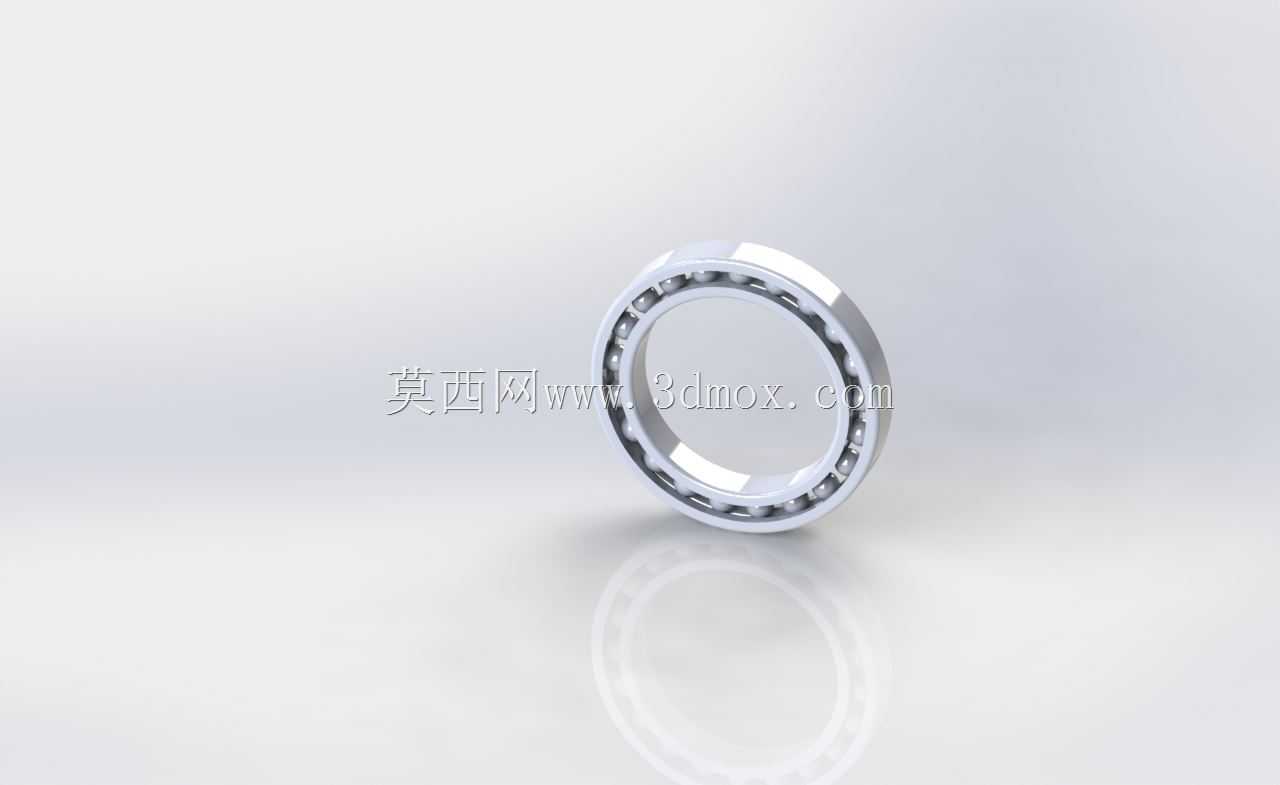

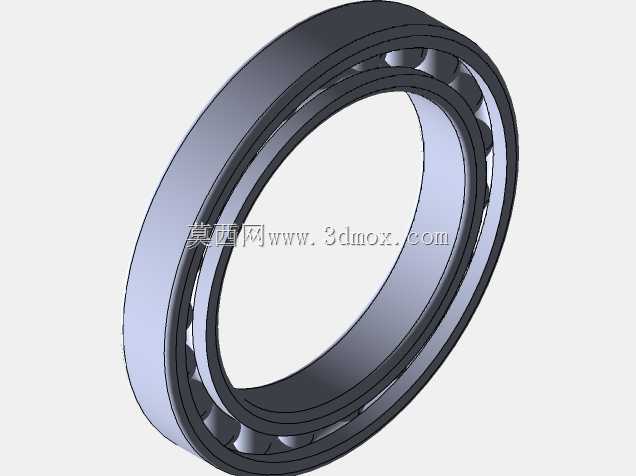

　　结构设计上该类薄壁轴承的套圈刚性相对标准系列略低，因此更适合安装在刚性较好的轴与轴承座之间，装配时优先采用压装方式将内圈贴合轴肩、外圈贴合座孔挡肩，避免通过滚动体传递装配压力造成滚道压伤。三维模型完整还原了套圈滚道、钢球阵列、保持架的装配关系，各零件之间的运动间隙符合实际轴承的运转逻辑，可直接用于轴系装配干涉检查、设备布局校核以及传动结构的原理演示，帮助设计人员在布局阶段确认轴承的安装空间、配合尺寸与周边零件的避让关系，提前排查轴系设计中可能出现的尺寸干涉、装配顺序错误等问题。
