GOST8338深沟球轴承精密结构

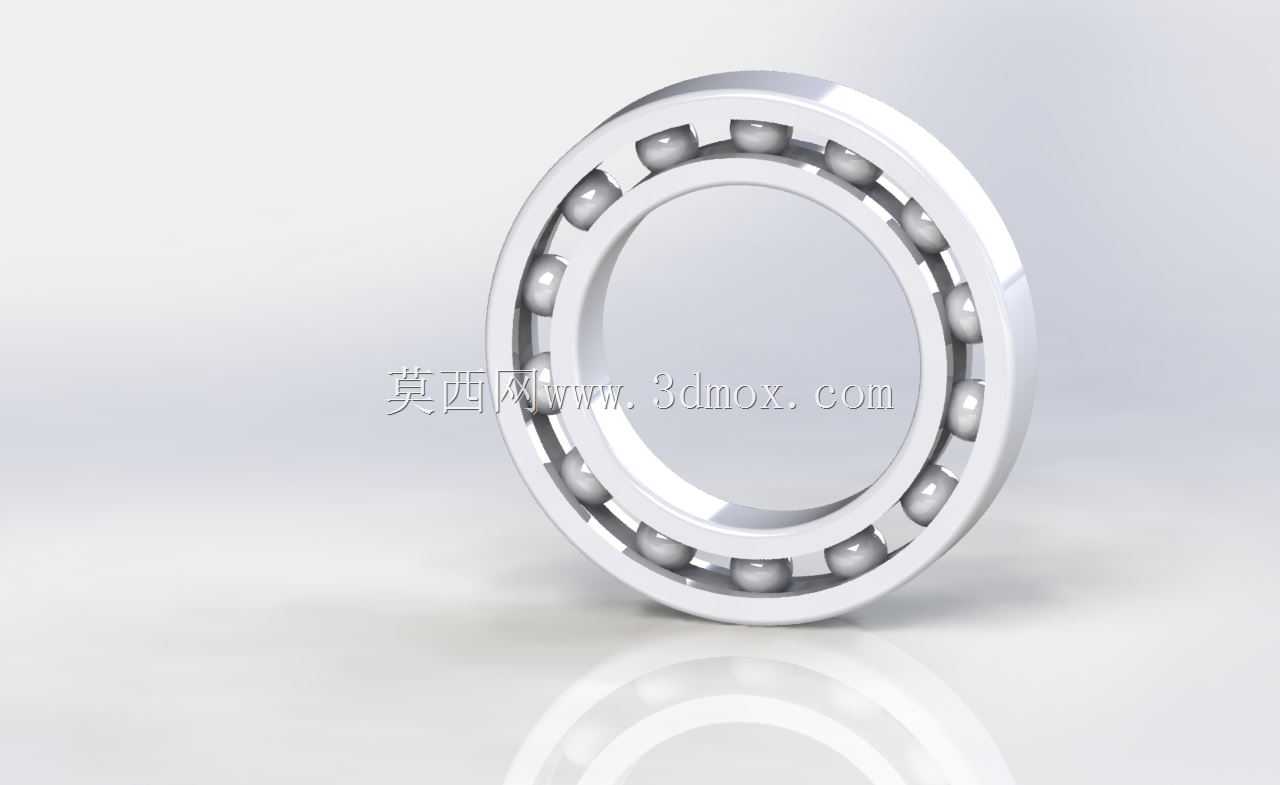

　　在常规旋转支承选型里，单列深沟球轴承是覆盖工况最广的一类基础件，这套按GOST 8338-75构建的轴承结构，完整还原了内圈、外圈、滚动钢球与保持架的装配关系，没有多余装饰特征，所有几何要素都服务于回转支承的实际功能。

　　从现场使用逻辑倒推设计边界会更清晰：这类轴承主要承受径向载荷，同时也可承载一定比例的双向轴向载荷，常见于中小型电机输出端、输送机托辊、机床进给轴、家电传动部件、通用减速装置以及各类需要低摩擦回转的机构中。安装时内圈与转轴多采用过盈或过渡配合，外圈与轴承座孔形成定位配合，轴向定位通常依靠轴肩、孔用挡圈或者端盖压紧完成，因此建模时内圈外径滚道、外圈内径滚道的曲率半径、滚道中心偏移量都要和钢球直径匹配，既保证钢球与滚道的接触角处于合理范围，也避免运转中出现钢球卡滞或轴向窜动过大的问题。

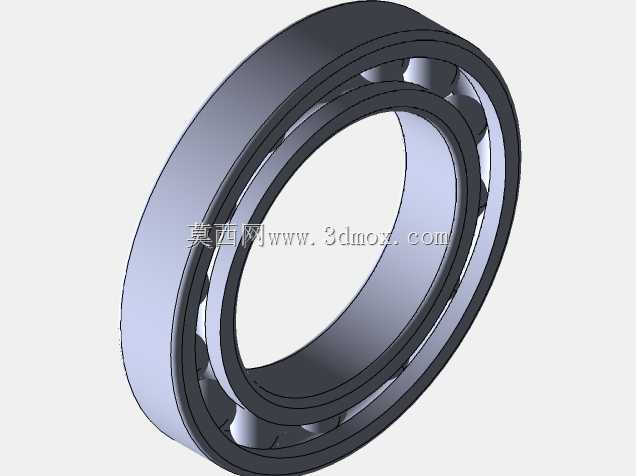

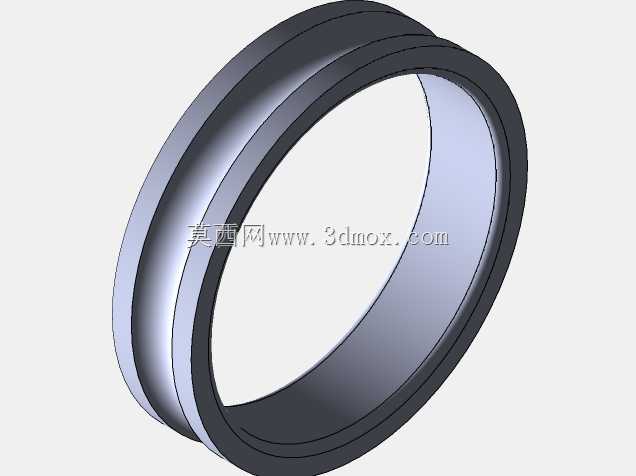

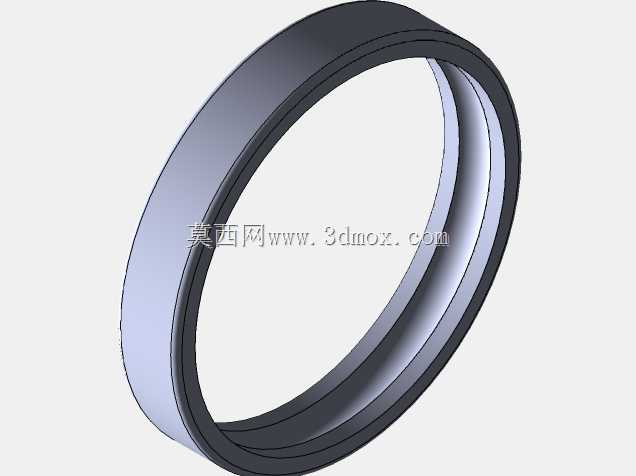

　　结构拆分来看，内圈与外圈均为环形回转体，滚道表面为连续光滑的圆弧槽，槽底曲率略大于钢球半径，使钢球与滚道形成点接触向小面接触过渡的受力状态，在额定载荷下可以分散接触应力。滚动体为多颗等直径钢制圆球，沿圆周方向均匀排布，数量直接影响轴承的额定动载荷与极限转速：钢球数量越多，承载能力越强，但滚动体之间的周向间隙变小，保持架的兜孔壁厚需要相应压缩，高速运转时的润滑与散热空间也会收窄；钢球数量过少则单球接触应力上升，重载下容易出现滚道压痕或疲劳剥落。保持架的作用是将相邻钢球分隔开，避免滚动体直接接触产生摩擦磨损，同时引导钢球在滚道内正常公转，这套模型里保持架采用浪形或冠形常见结构的表达，兜孔包裹钢球大部分球面，预留合理活动间隙，装配后钢球可在兜孔内自由自转，不会出现干涉。

　　建模过程中回转类特征优先通过草图旋转生成，内外圈的端面倒角、密封槽位、滚道圆弧都在同一回转剖面内约束，保证同轴度基准统一。钢球按圆周阵列排布，阵列数量与节圆直径严格对应滚道中心圆，阵列后逐一检查钢球与内外滚道、保持架兜孔的间隙：径向方向钢球同时接触内外滚道，周向方向钢球与保持架兜孔侧壁留出微量间隙，补偿运转时的热膨胀与润滑脂存留空间。工程出图时需要标注的核心尺寸包括轴承内径、外径、装配宽度、内圈外圈倒角尺寸、钢球中心节圆直径以及安装轴肩的最大允许高度——轴肩过高会遮挡轴承拆卸空间，过低则无法提供足够的轴向定位面，座孔肩的尺寸同理，都要在装配设计阶段提前校核。

　　实际工况中还要考虑配合公差对游隙的影响：转轴过盈配合会让内圈胀大，外圈在座孔中受压会缩小滚道直径，最终导致轴承径向游隙减小，选型时要根据载荷大小、转速高低、工作温度范围选择对应游隙组别的轴承。润滑方式上，低速重载场景多采用润滑脂填充，高速场景则可设计油润滑通道，密封型结构会在内外圈两侧加装橡胶密封圈或防尘盖，防止外部粉尘进入、避免润滑脂泄漏，开式结构则依靠设备内部的润滑系统统一供油。三维装配阶段将轴承装入轴与轴承座后，还要校验端盖压紧力，过度压紧会导致轴承游隙消失、运转温升过高，压紧不足则会出现轴向窜动、旋转精度下降。这套完整的轴承三维结构可以直接用于传动总成的干涉检查、运动仿真、额定寿命校核环节，帮助设计人员在整机布局阶段就确认支承位置的安装空间与受力路径，减少后期样机试制时的装配返工。
