角接触球轴承7000116精密结构

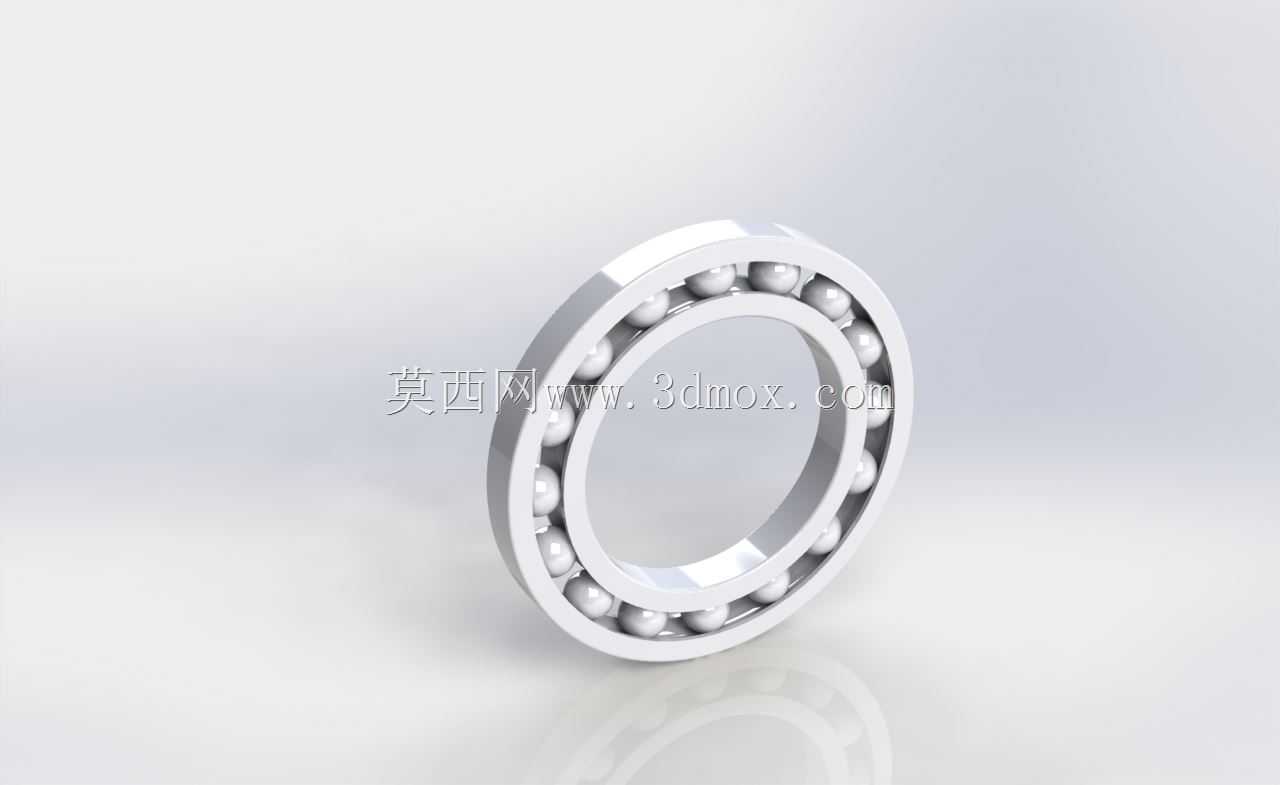

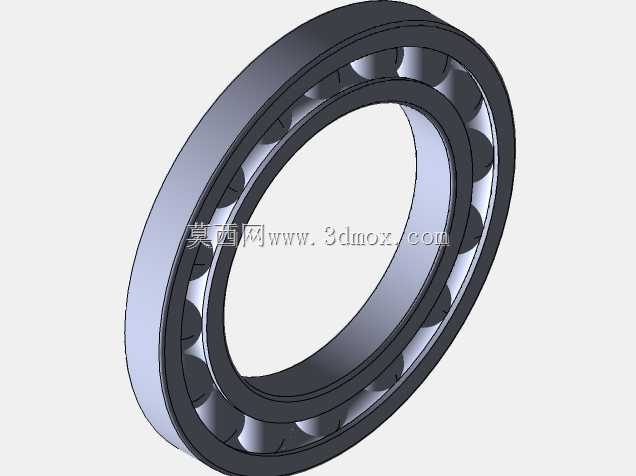

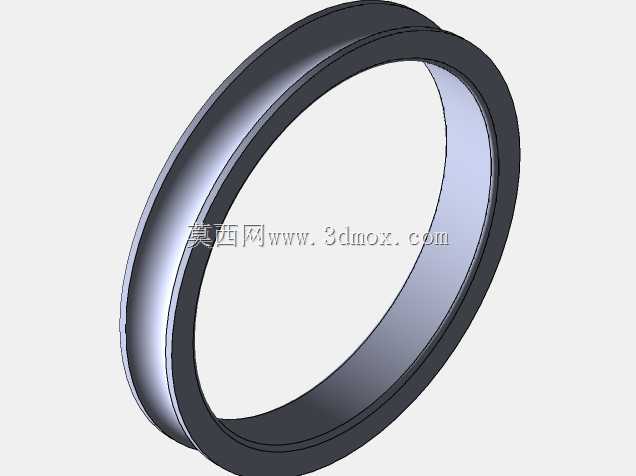

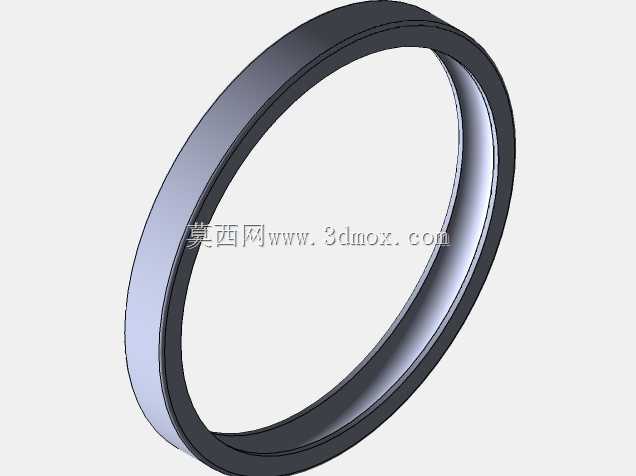

　　该轴承结构围绕高速、精密支承场景展开，采用角接触球轴承的典型构型，由内圈、外圈、滚动钢球与保持架共同组成。与深沟球轴承相比，其滚道接触关系能够同时承受径向载荷与单向轴向载荷，在轴系需要约束轴向窜动、控制回转精度的场合更具优势。建模时重点还原了套圈滚道的弧形截面、钢球与滚道之间的点接触关系，以及保持架对滚动体的周向分隔作用。钢球沿圆周均匀布置，保持架将相邻滚动体隔开，避免运转过程中钢球相互摩擦和挤压，同时使载荷分布更稳定。

　　从设备用途看，这类轴承常见于主轴支承、精密传动箱、高速旋转机构以及对同轴度要求较高的回转部件中。实际装配时，通常需要根据受力方向选择成对安装方式，例如背对背、面对面或串联布置，以获得不同的支承刚度和轴向承载能力。若轴系承受交变轴向力，单套轴承只能限制一个方向的轴向位移，设计人员必须结合载荷方向、预紧要求和温升条件确定组合形式。模型中套圈端面、倒角和滚道过渡区域均按工程表达习惯处理，便于在总装中检查轴承与轴颈、轴承座孔之间的配合边界。

　　外形与安装边界方面，轴承属于标准回转件，核心尺寸包括内径、外径、宽度、倒角半径以及滚动体中心圆直径。轴与内圈配合通常采用基孔制，座孔与外圈配合多采用基轴制；配合过松会造成跑圈和微动磨损，过紧则会减小内部游隙并引起发热。三维布置时，应在轴承两侧预留润滑、密封和拆装空间，尤其在高速工况下，不能只关注静态干涉，还要考虑热膨胀后内圈随轴伸长、外圈在座孔内的定位方式以及预紧力变化。轴承的轴向固定可通过轴肩、套筒、锁紧螺母、端盖或挡圈实现，但轴肩高度不能超过套圈允许的拆卸边界，否则后续维护时拉马无法受力。

　　设计思路上，该模型没有把轴承简化成单一圆环，而是保留了滚动体和保持架的相对位置，使结构表达更接近真实装配状态。滚道曲率中心与钢球中心形成接触角，接触角大小直接影响轴向承载能力和高速性能：接触角较大时轴向刚度更强，接触角较小时高速适应性更好。保持架的兜孔形状需要为钢球提供合理间隙，既约束滚动体间距，又允许润滑脂进入接触区。对于精密设备，轴承预紧是不可忽视的环节，适度预紧可提高轴系刚度、降低振动和噪声，但预紧过量会增大摩擦转矩，导致温升加快并缩短寿命。

　　在工程应用中，轴承选型不能只看载荷大小，还要结合转速、润滑方式、密封形式、安装公差和热平衡条件。脂润滑结构简单，适合中低速和维护周期较长的部位；油润滑散热能力更强，适合高速或高温环境。若设备中存在粉尘、切削液或腐蚀性介质，还需在轴承外部增加密封圈、挡油环或迷宫结构。该三维结构可用于校核轴系空间布局、演示轴承工作原理、检查相邻零件避让关系，也能作为传动部件设计时的标准件参考。通过完整呈现内圈、外圈、钢球和保持架的几何关系，模型能够帮助设计人员在装配阶段更直观地理解支承方式、载荷传递路径以及安装拆卸边界，从而减少后期因配合、定位或润滑空间不足带来的返工。
