深沟球轴承1000916精密回转支承结构

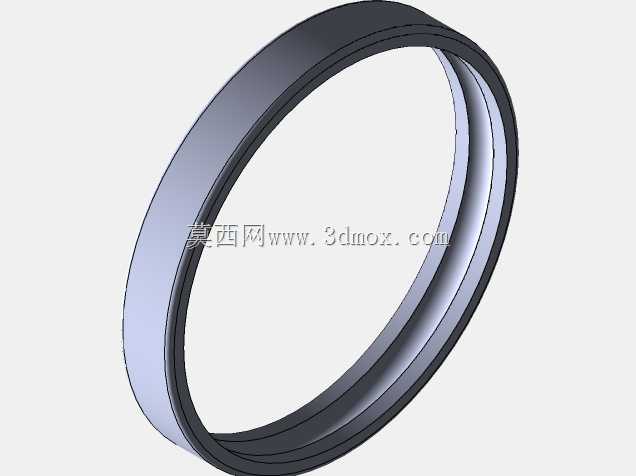

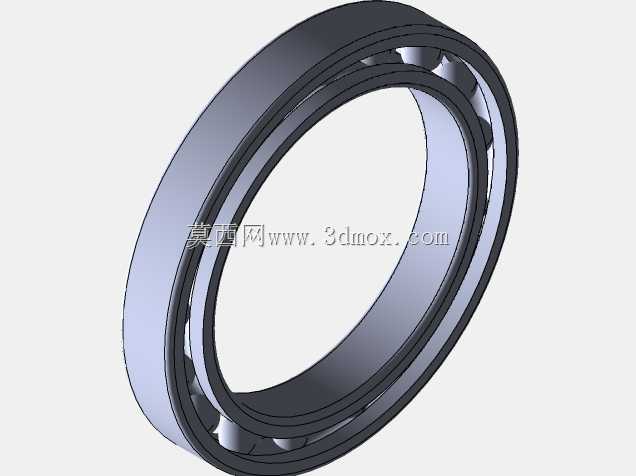

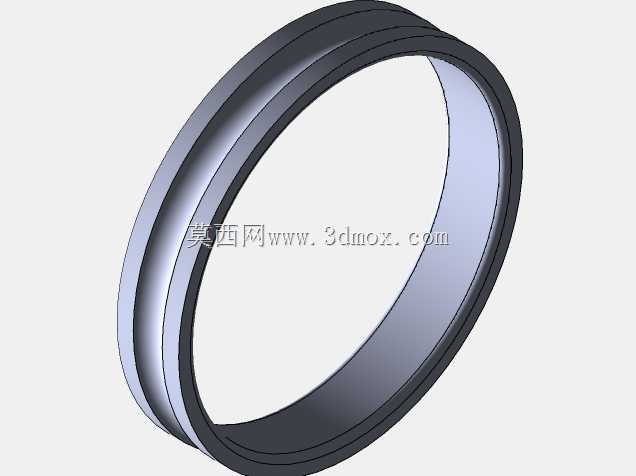

　　该套深沟球轴承三维结构围绕径向承载为主、兼顾少量双向轴向载荷的回转支承需求搭建，建模阶段优先还原装配后各零件的配合边界，而非单独堆砌孤立零件：内圈、外圈的滚道曲率与钢球球面的接触包角按照常规深沟球轴承的接触力学取值，保持架兜孔均匀包裹每一粒滚动体，既限制钢球在周向的相互碰撞摩擦，又预留滚动体自转与公转的合理间隙，整套模型装配完成后可直观呈现轴承运转时钢球沿滚道滚动、保持架同步随动的运动关系。

　　从实际设备适配场景来看，这类薄壁系列深沟球轴承常被布置在径向安装空间受限、但轴系回转精度要求较高的部位：中小型通讯设备的旋转天线支座、轻工输送线的从动辊筒端、小型电机输出端支承、办公自动化设备的走纸辊转轴都能见到同规格轴承的应用。选型时工程师首先核对的就是安装边界尺寸：轴承内径与转轴轴颈采用过渡配合，过盈量根据载荷冲击程度调整，外圈与轴承座孔多采用间隙或过渡配合，方便拆装维护；轴承的轴向宽度远小于同内径的重载轴承，因此在布局紧凑的手持通讯工具、小型台式设备里，不需要预留过大的轴向安装空间，端盖只需要压住外圈端面少量宽度即可完成轴向限位，避免轴承在轴窜动时脱出滚道。

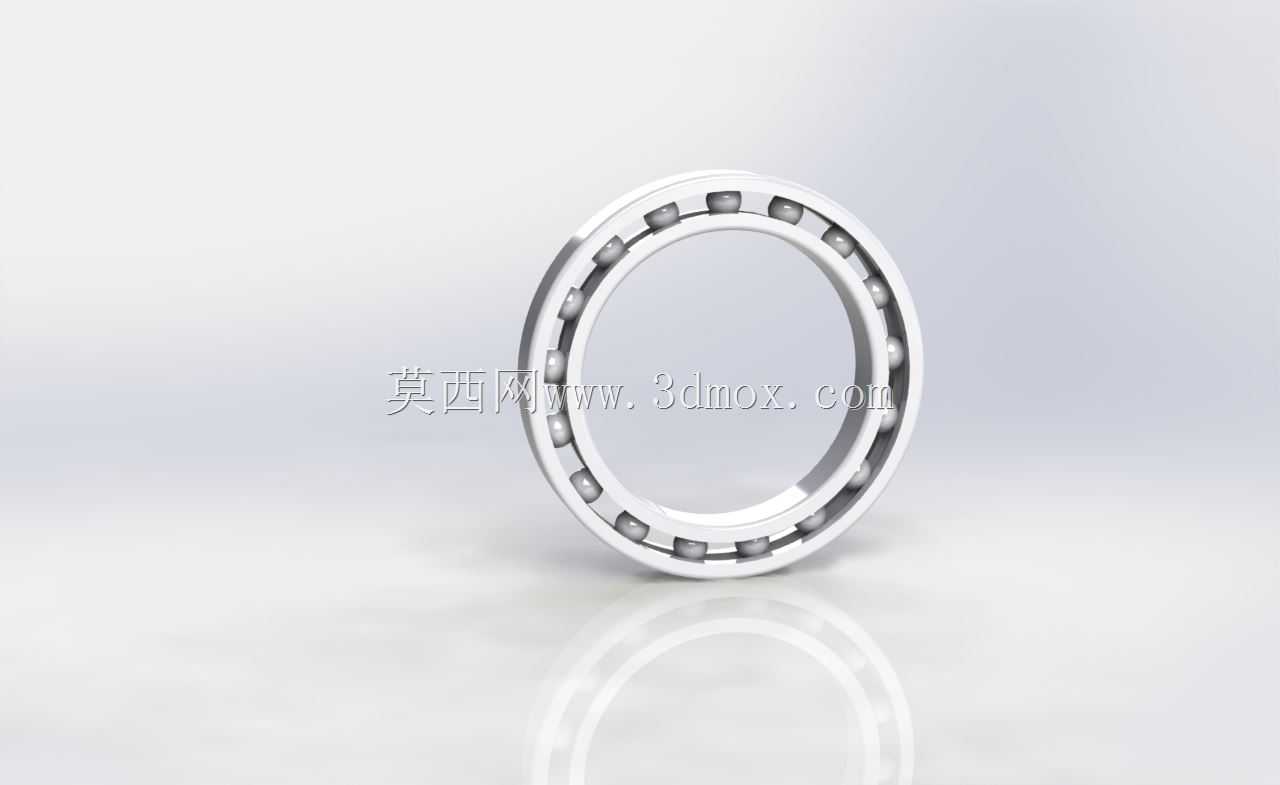

　　结构设计层面，该模型完整还原了无密封盖的开式轴承形态：开式结构的优势在于运转时滚动体与滚道之间的润滑脂可以在维护周期内直接补充，适合低速、环境粉尘较少的室内设备场景；如果应用在多尘、户外工况，只需要在内外圈两侧的密封槽位置加装橡胶防尘盖或铁质防尘盖，不需要改动主体滚道与滚动体的核心尺寸，系列化衍生非常方便。滚道的圆弧曲率并非与钢球半径完全一致，滚道曲率半径略大于钢球半径，这样的设计可以让钢球与滚道形成赫兹接触的合理接触面，既不会因为接触面积过小导致接触应力超标、滚道过早点蚀，也不会因为接触包角过大造成滚动摩擦阻力飙升、轴承运转温升过高。保持架采用浪形冲压保持架的形态，两半保持架通过铆钉铆合，兜孔的球面轮廓刚好兜住钢球的赤道位置，周向相邻兜孔的间距经过均分，保证所有滚动体受力均匀，避免局部钢球载荷集中导致早期失效。

　　建模过程中对配合间隙的处理完全贴合实际装配逻辑：钢球与内外滚道之间预留微米级的径向游隙，常温装配后内圈随转轴转动时，钢球在滚道内做纯滚动运动，保持架的兜孔与钢球之间预留少量间隙，补偿运转时温升带来的零件热膨胀，避免热胀后保持架卡死滚动体。在整机布局校核时，工程师可以直接将该轴承模型装入轴系装配体，核对轴肩高度是否低于内圈滚道边缘、轴承座孔的台肩高度是否低于外圈滚道边缘——如果轴肩过高，拆装轴承时拉马无法勾住内圈端面，强行拆卸会直接损伤滚道；如果台肩过高，外圈无法平稳抵靠定位，运转时会出现外圈微动磨损。同时该轴承的端面与端盖之间需要预留微小的轴向游隙，尤其是长轴跨距较大的轴系，转轴受热伸长时不会把轴向力全部挤压在轴承滚道上，防止轴承出现异常发热、抱死故障。

　　从受力特性来看，这类深沟球轴承主要承受垂直于转轴轴线的径向载荷，当设备存在少量轴向窜动力时，滚道与钢球的接触弧面也可以承担一定比例的双向轴向载荷，不需要额外加装推力轴承，大幅简化了小型回转机构的支承结构。模型中各零件的倒角、圆角细节也完全按照加工工艺还原：内外圈的端面边缘做了小倒角，既去除热处理后的锐边毛刺，也方便压装时顺利导入轴颈与座孔；滚道与套圈端面之间的过渡圆角避免了热处理应力集中，降低套圈在重载下出现开裂的风险。对于结构设计从业者而言，这套完整装配的轴承模型可以直接用于设备干涉检查、轴系刚度仿真的支承边界定义，也可以作为标准件库元素调用，在整机设计阶段快速完成回转支承部位的布局校核，减少重复建模的工作量，同时保证标准件结构符合实际加工与装配的工程逻辑。
