GOST8338标准深沟球轴承径向支撑结构

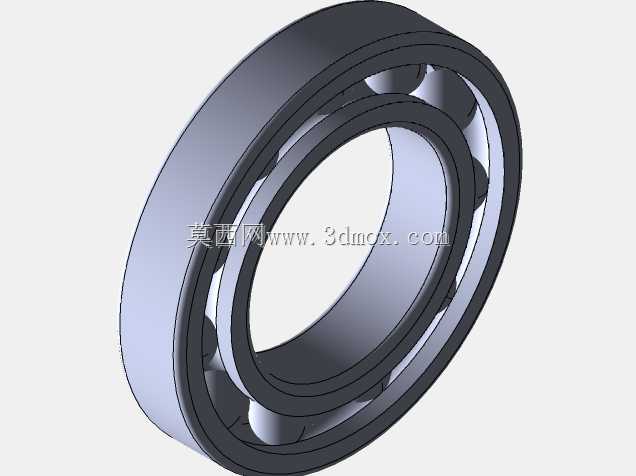

　　该套三维结构对应苏标GOST 8338-75体系下的单列向心深沟球轴承，在各类回转设备里承担径向载荷为主、可兼顾少量双向轴向载荷的支撑功能，是传动链里最基础也最不可替代的旋转支承元件。从现场使用场景来看，这类轴承广泛出现在中小型减速机输入输出轴端、普通异步电机端盖支撑位、农用机械传动轴、轻工输送线辊筒、小型风机叶轮轴以及普通机床的辅助传动轴部位；但凡需要让轴系在低摩擦状态下持续回转、同时把轴上的径向受力传递到箱体或机座的位置，都会选用这类结构成熟、互换性极强的深沟球轴承。

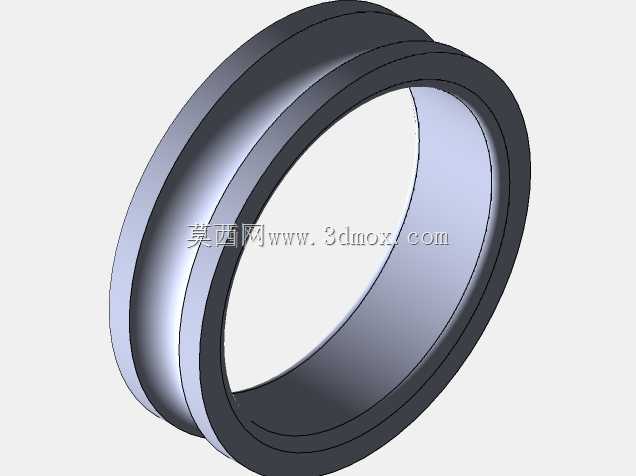

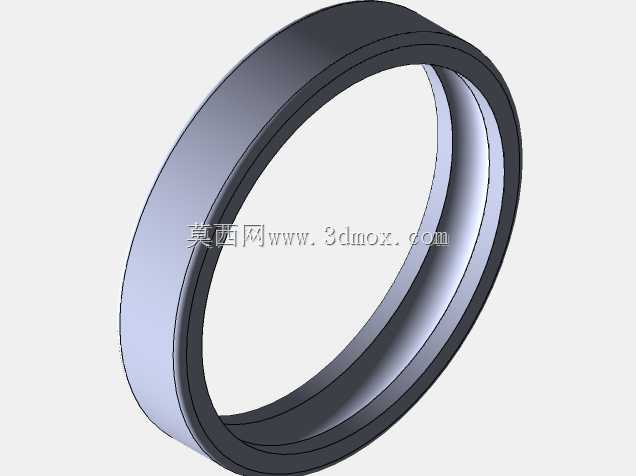

　　建模过程中首先要把套圈的滚道曲率关系捋顺：内圈外径面、外圈内径面各加工出一条连续的圆弧深沟滚道，滚道的曲率半径略大于配套钢球的半径，两侧滚道共同把球形滚动体约束在环形滚道空间内，滚动体沿周向均匀排布，相邻钢球之间由冲压浪形保持架分隔，避免运转时滚动体互相接触摩擦、同时保证所有滚动体在圆周方向间距一致，不会出现局部扎堆挤压的情况。内圈的内孔为与轴颈配合的圆柱基准面，外圈的外圆柱面则与箱体轴承座孔形成配合，两个端面为轴向定位基准，装配时内圈随转轴同步旋转、外圈固定在机座孔内，滚动体在内外滚道之间做纯滚动，把轴与座之间的滑动摩擦转化为滚动摩擦，大幅降低回转阻力与磨损速率。

　　从安装边界角度梳理结构尺寸逻辑：轴承的核心尺寸链包含内径、外径、宽度三个主参数，内径对应安装轴的配合轴颈，选型时轴颈公差通常取k6、m6这类过渡配合，保证内圈与轴同步转动不发生跑内圈；外圈与座孔的配合多取J7、H7，方便装配同时避免外圈在座孔内随动打滑。宽度方向的尺寸决定了轴承在轴向占据的安装空间，两侧端面分别可贴合轴肩、孔用挡圈或者端盖端面完成轴向限位，轴肩的高度必须低于内圈滚道的倒角高度，否则拆卸轴承时拉马爪无法勾住内圈端面，会给后期维护拆件造成阻碍；同理座孔的挡肩高度也不能超过外圈倒角对应的允许高度，预留出标准拆卸工具的操作空间。

　　设计建模时需要重点还原几处容易被忽略的细节：一是内外套圈两端的倒角，倒角尺寸并非随意取数，必须符合对应标准里的安装尺寸要求，既可以在装配时起到导向作用，让轴和座孔顺利推入配合面，也能避免锐边应力集中、防止热处理时边角出现淬火裂纹。二是保持架的浪形兜孔结构，冲压钢板保持架由两片波形钢板铆合而成，每个兜孔恰好容纳一颗钢球，兜孔与钢球之间预留合理间隙，保证滚动体在滚道内可以自由自转同时不会从兜孔中脱出。三是滚道的曲率匹配，滚道圆弧半径通常取钢球直径的0.515到0.525倍，这个取值区间既可以让钢球和滚道之间形成足够的接触承载面积，降低接触应力，又不会因为抱合过紧导致滚动摩擦阻力上升、运转发热加剧。

　　在实际设备选型校核时，这类轴承的额定动载荷、额定静载荷需要结合轴系的实际受力工况计算：径向载荷作用线通过轴承中心时，滚动体沿承载区分布，下半周滚动体承担主要载荷，上半周滚动体处于非承载状态；当设备存在少量轴向力时，深沟球轴承的滚道侧壁可以承接轴向分力，无需额外加装止推轴承，这也是这类轴承在通用传动场景里普及率极高的核心原因。建模完成后可直接用于整机装配干涉检查：把轴承模型装入轴系总成后，可核验轴承外圈与轴承座孔的同轴度、轴承端面与端盖密封件的间隙、滚动体回转范围内是否和周边相邻零件发生空间干涉，提前在设计阶段排除装配冲突，减少后续样机试制时的返工量。针对维修替换场景，该标准轴承的尺寸完全遵循GOST 8338-75规范，同型号产品跨厂商互换性极强，现场备件替换时无需修改轴或座孔的加工尺寸，直接压入即可完成维护，大幅降低设备全生命周期的运维成本。
