深沟球轴承115号精密径向回转支承件

　　在中小型减速箱、农用机械传动轴、轻工输送辊道以及普通电机输出端的支承结构里，这类单列深沟球轴承是最常被选用的径向回转元件。它的核心作用是把旋转轴的径向载荷平稳传递到轴承座孔，同时约束轴系的径向窜动，让轴在高速连续运转时保持极小的回转偏心，避免轴颈与座孔直接发生金属摩擦。从现场装配的角度看，轴承内圈通常采用过盈或过渡配合套装在轴颈上，随轴一同旋转；外圈则以间隙或过渡配合装入箱体、轴承座的镗孔内，承担固定支承的角色，装配时需要借助铜棒或专用压套对套圈端面均匀施力，禁止通过滚动体传递压装力，否则会在滚道表面压出凹痕，直接导致运转噪声升高、早期点蚀失效。

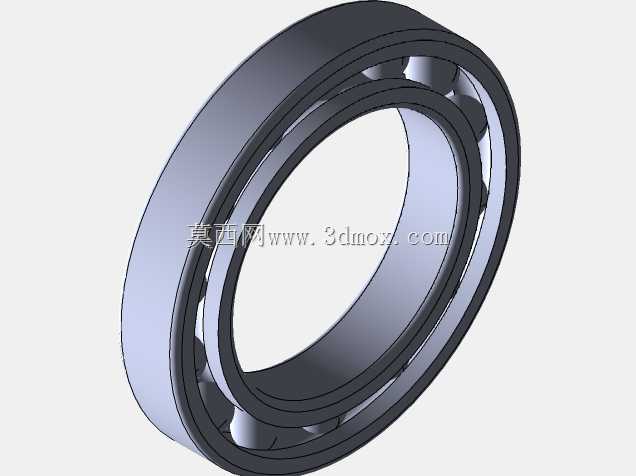

　　该轴承的结构由冲压保持架、一组钢制滚动球体、内外两个环形套圈组成：内圈外圆柱面加工有连续的弧形深滚道，外圈内圆柱面对应加工同曲率的滚道槽，滚动球体被保持架均匀分隔在滚道圆周上，相邻球体之间不会发生直接摩擦与碰撞。深沟滚道的截面曲率略大于钢球半径，既可以让钢球在滚道内实现纯滚动接触，也能承受一定比例的双向轴向载荷，在轴系存在少量热伸长或安装同轴度偏差时，轴承仍可维持正常运转，这也是深沟球轴承相比圆柱滚子轴承在通用传动场景中适配性更强的原因。保持架采用浪形冲压钢板结构，兜孔包裹住钢球的赤道区域，运转时随钢球公转同步浮动，既能限制钢球的周向间距，也能留存少量润滑脂在兜孔间隙内，降低滚动体与保持架之间的滑动磨损。

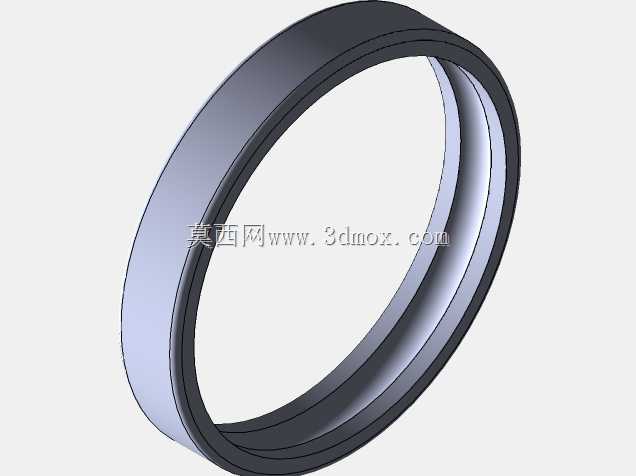

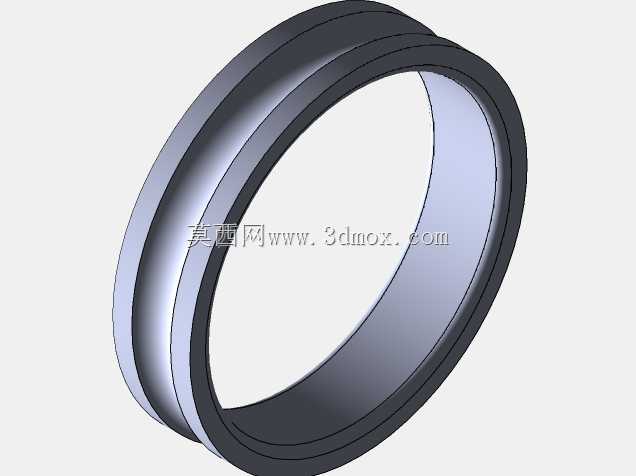

　　建模过程中首先依据GOST 8338-75标准的尺寸链确定套圈的内外径、宽度基准，先绘制内圈的回转截面轮廓：包含内孔圆柱面、两侧密封槽台阶、滚道弧形槽以及端面倒角，通过旋转特征生成内圈实体；外圈同理绘制外圆面、滚道槽与倒角截面完成回转建模。钢球按照标准球径创建球体后，根据节圆直径计算圆周分布数量，通过圆周阵列完成整组滚动体的排布；浪形保持架则拆分上下两片冲压件，分别绘制兜孔的半球形凹腔、铆钉孔与搭接边，装配时对齐钢球位置后完成铆钉配合。整套模型完整还原了轴承的装配间隙关系，内圈滚道与钢球、外圈滚道与钢球之间保留了符合标准的径向游隙，没有出现实体干涉，在工程图中可直接投影生成套圈的剖视图，标注出滚道曲率半径、倒角尺寸、游隙组别对应的公差带。

　　从安装边界来看，这类轴承的轴向定位通常依靠轴肩与孔用挡圈、端盖配合实现：内圈一侧靠轴肩端面贴合定位，另一侧可使用轴用弹性挡圈或锁紧螺母压紧；外圈则靠轴承座孔的台肩限位，外侧通过端盖调整轴向间隙，预留出轴运转受热后的伸长空间，避免轴承出现轴向预紧过载。在润滑维护层面，该开式结构轴承可在装配时填入锂基润滑脂，填充量控制在轴承内部空腔的三分之一到二分之一，过多的润滑脂会导致运转时搅油发热，温升过高反而会让润滑脂提前变质流失。在实际选型校核时，需要先计算轴系的径向支反力，结合转速、预期寿命折算所需的基本额定动载荷，再核对轴承的极限转速是否满足工况要求，对于存在冲击载荷的工况，还需要额外校核静载荷安全系数，避免滚道出现塑性压痕。三维模型中完整呈现的套圈壁厚、滚道位置、钢球分布直径，也可以直接用于轴肩高度、座孔台肩尺寸的配套设计，保证定位台阶的高度不会超过套圈的拆卸倒角，方便后期使用拉马进行轴承拆卸维护。
