角接触球轴承7000115精密回转支承件

　　该套三维结构对应单列角接触球轴承构型，在高速主轴、精密进给机构、中小型减速器输入输出端、机床床头箱、纺织机械牵伸辊以及伺服传动模组中应用十分普遍。不同于深沟球轴承仅能承受纯径向载荷的特性，该类轴承的滚道接触角设计可同时承担径向载荷与单向轴向载荷，成对安装时还可通过背对背、面对面或串联排布实现双向轴向限位与预紧调节，这也是精密回转系统选型时优先选用该结构的核心原因。

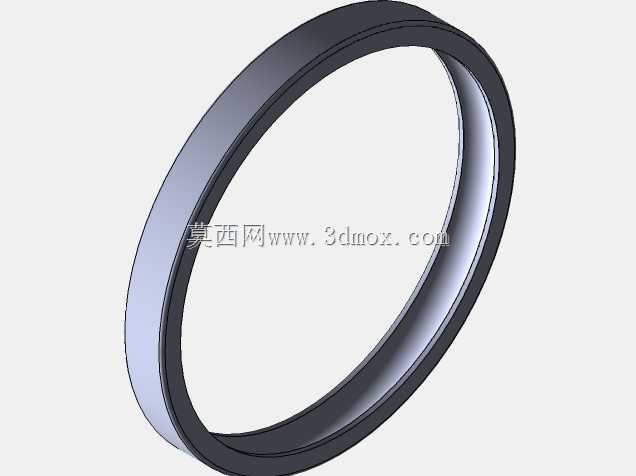

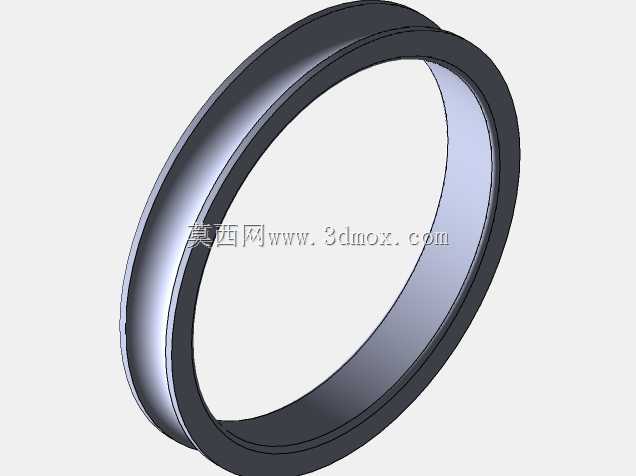

　　从实际装配边界来看，轴承外圈与轴承座孔采用基轴制过渡配合，内圈与转轴轴颈采用基孔制过盈配合，建模过程中已完整还原套圈的倒角、挡边高度与滚道曲率参数：内圈外侧滚道与外圈内侧滚道的曲率中心沿轴向偏移，形成固定接触角，滚动体为钢制实心球体，沿周向均匀排布在内外圈之间，实体保持架采用兜孔结构将每颗钢球分隔，避免滚动体之间直接接触摩擦，同时保证运转时各滚动体受力均匀，降低高速工况下的摩擦发热与磨损。

　　在设备运行场景中，这类轴承常布置在转轴的两个支撑点位：当轴系承受径向切削力同时伴随轴向进给力时，单套轴承可承载单向轴向推力，两套轴承反向配对安装后即可抵消双向轴向窜动，通过调整内圈或外圈的轴向压紧量施加预载荷，能够消除轴承内部游隙，提升轴系的回转刚度与旋转精度，抑制高速运转时的振动与噪声，这一特性在数控车床主轴、加工中心进给轴以及高速电主轴单元中尤为关键。建模时保留了套圈端面的全部安装基准面，外圈外径面、内圈内径面的圆柱度公差在三维结构中通过连续光滑曲面体现，两端的密封槽位预留空间可适配接触式橡胶密封圈或非接触式防尘盖，满足开式、闭式不同润滑防护需求：开式结构适用于油润滑、油气润滑的高速主轴场景，闭式带密封结构则多用于脂润滑、长期免维护的通用传动设备，避免粉尘、切削液、水汽进入滚道内部造成润滑失效。

　　从设计思路层面拆解，该轴承的滚道曲率半径略大于钢球半径，保证钢球与滚道之间为点接触状态，接触区域在载荷作用下形成微小弹性变形面，既降低接触应力集中，又保证滚动摩擦阻力远小于滑动轴承；保持架的兜孔间隙经过合理设定，既允许钢球在公转、自转过程中有微量活动空间补偿热胀冷缩，又不会出现钢球窜动卡滞。周向滚动体的数量经过载荷校核排布，在轴承内径、外径、宽度的标准尺寸边界内最大化承载能力，套圈的挡边高度设计兼顾滚动体的引导效果与装配工艺性，轴承压装时可通过内圈端面受力压装到轴颈，或通过外圈端面受力压入座孔，避免滚动体承受装配冲击载荷造成滚道压伤。

　　在整机设计选型阶段，该三维模型可直接导入轴系装配体中完成干涉检查：核对轴承安装位的轴肩高度、座孔挡肩高度是否符合安装要求，避免轴肩过高接触到保持架、或挡肩过低无法实现轴承轴向定位；同时可模拟轴承在额定载荷下的支撑跨距，核算轴的挠曲变形量，匹配对应的预紧等级。在输送设备的辊筒支撑、风机叶轮转轴、水泵转子支撑等场景中，该类轴承也可替代普通深沟球轴承，应对存在轴向力的工况，延长转子系统的服役寿命，减少设备运维过程中的轴承更换频次。
